连接器插针怎么取出来 工具选择与操作技巧

连接器插针取出需要使用专用取出插针的工具套装其中有不同尺寸的取针钩、尖头镊子、放大镜或显微镜、防静电手环、照明设备等，专用取针工具能有效勾住插针的倒刺而不损伤周报结构是首选工具，接插世界网将从安全取出插针方法，工具准备以及具体操作步骤等维度维大家提供一套完整的插针取出教程。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、准备工作与工具选择

1.工具选择：

插针取出专用工具套装(包含不同尺寸的取针钩)，专用取针工具的设计能有效勾住插针倒刺而不损伤周边结构，是首选工具。

2.辅助工具：

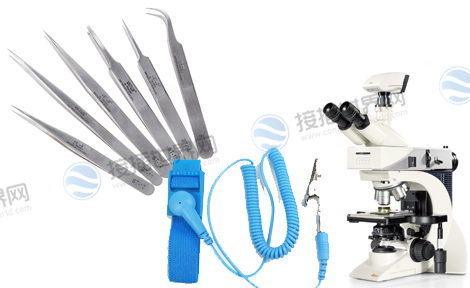

尖头镊子、放大镜或显微镜、防静电手环、照明设备。

尖头镊子用于夹持细小插针，放大镜帮助观察微小结构，防静电手环防止静电损坏敏感元件，充足的照明确保操作精度，对于不同尺寸的插针要选用匹配的工具型号，过大会损坏连接器座，过小则无法有效勾住插针。

工作环境准备：

操作台面应平整稳定配备防滑垫防止器件滑动，保持工作区域整洁避免细小零件丢失，准备零件盒分类存放取出的插针，做好标记以免混淆。

二、不同锁紧机构的取出方法

1.倒刺锁扣型插针：

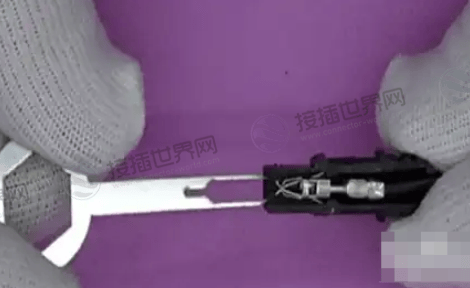

倒刺锁扣型插针是最常见的类型，先用放大镜观察倒刺方向将取针钩从插针前方平行插入，轻轻旋转钩住倒刺。

向倒刺方向施加轻微拉力，同时用镊子稳定连接器座，缓慢拉出插针，操作时要保持力度均匀，避免突然发力导致倒刺断裂。

2.螺钉固定型插针：

螺钉固定型插针需先解除锁定，使用合适尺寸的螺丝刀逆时针旋转螺钉，注意螺钉通常为反牙设计。

完全松开螺钉后，用镊子夹住插针尾部直线拉出，如果螺钉锈蚀，可先滴入少量除锈剂，等待片刻再操作。

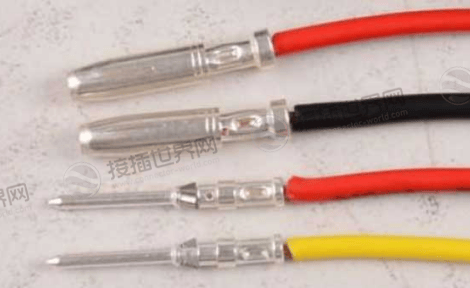

3.压接式插针：

压接式插针需要特殊处理方法，先用热风枪对连接器座局部加热(温度控制在120-150℃)，使塑料稍微软化。

然后用取针钳夹住插针根部，直线拔出，加热时间不宜过长，以免塑料过度变形。

三、操作注意事项

1.力度控制是关键：

取出插针时需要柔和的持续力避免使用蛮力，如果遇到明显阻力应停止操作，重新检查锁紧机制是否正确解除，过大的力度可能导致插针变形或连接器座损坏。

2.观察与判断很重要：

在操作前要仔细研究插针结构了解锁紧方式，操作过程中要随时观察插针状态发现异常立即停止，对于不熟悉的连接器类型建议先查阅技术资料或咨询厂家。

3.损坏预防措施必须到位：

在操作区域铺垫软质材料防止工具滑脱时划伤电路板，对于精密连接器建议在显微镜下操作，每次操作后检查插针和连接器座是否完好，发现问题及时处理。

四、特殊情况的处理

1.锈蚀插针的处理需要耐心：

先用除锈剂喷洒锈蚀部位等待10-15分钟让除锈剂充分渗透，然后轻轻晃动插针帮助松动锈迹，如果仍然无法取出可以尝试交替使用冷热法，先用热风枪轻微加热再用冷却剂快速冷却利用热胀冷缩原理破坏锈层。

2.塑料老化的连接器要特别小心：

先用塑料活化剂喷涂老化部位增强塑料韧性，操作时要用辅助工具支撑连接器座避免用力过度导致塑料碎裂，如果塑料已经严重脆化建议更换整个连接器。

3.高密度连接器的操作技巧：

使用显微镜辅助操作确保精准度，先取出边缘位置的插针再处理中间部位，对于多排插针要按顺序逐排处理，避免同时操作造成混乱。

五、总结

掌握正确的连接器插针取出方法不仅能提高维修效率还能避免不必要的损失，在实际操作中耐心和细致往往比技巧更重要，建议维修人员建立标准操作流程对不同类型的连接器进行分类处理，并做好每次操作的记录和总结。

随着电子设备向小型化、高密度化发展，插针取出技术也在不断进步保持学习新技术、新工具的使用方法才能适应行业发展的需求，对于特别精密或贵重的设备，如果缺乏经验，建议寻求专业人员的帮助，以免造成不可逆的损坏。
