BTB连接器有方向吗?详解其方向性的设计、识别方法与重要意义

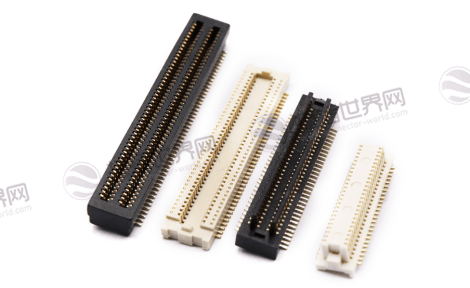

在组装或维修手机、平板等精密电子产品时，面对主板上那些小巧的BTB连接器，很多人都会小心翼翼地问：这个东西，有方向吗?能不能随便插?毕竟，一个不小心插反了，轻则设备无法工作，重则可能烧毁昂贵的芯片。这种担心绝非多余。今天，我们就来彻底弄清楚，BTB连接器的方向性到底是怎么回事，以及这种看似简单的设计背后，蕴含着怎样的工程智慧。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、方向性是刚需：为何必须“防呆”?}

简单直接的回答是：是的，绝大多数应用于现代电子设备的BTB连接器都具有明确且严格的方向性，这并非可有可无的设计，而是保障设备可靠性和生产良率的生命线。

试想一下，一块手机主板上可能集成了数十个BTB连接器，用于连接摄像头、屏幕、电池、副板等模块。每个连接器内部都有数十甚至上百个细如发丝的金属触点，对应着不同的电源、数据和信号线路。如果允许反向插入，后果将是灾难性的：

1.电气短路：电源引脚与地线引脚错位对接，可能导致瞬间大电流，烧毁连接器甚至主板上的核心芯片。

2.信号错乱：高速数据线序完全颠倒，设备功能紊乱或根本无法启动。

3.物理损坏：反向的机械应力会使精密的金属插针弯折、变形，造成永久性物理损伤。

因此，“防呆”设计是BTB连接器设计的第一要务，而方向性正是实现“防呆”的核心。

二、方向性如何实现?三大物理“锁钥”机制

工程师们通过精妙的物理结构，为BTB连接器赋予了“只能以一种正确方式结合”的方向性。主要机制有以下几种：

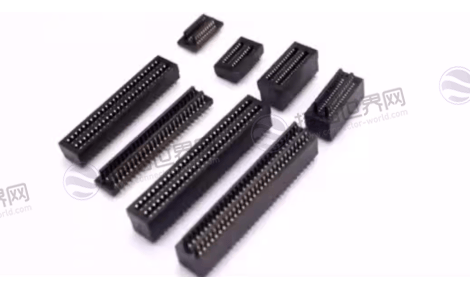

1.导向柱与定位槽

这是最常见、最直观的方向性设计，在连接器的塑胶外壳上，会设计有圆柱形的导向柱和对应的导向槽(或称定位孔)。公座和母座必须像钥匙和锁孔一样，导向柱对准导向槽，才能顺利插入。任何试图反向或错位插入的操作，都会因机械干涉而无法进行。

2.不对称的外壳与键位

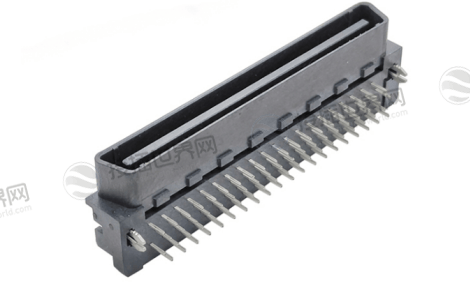

连接器的外壳轮廓本身可能被设计成非对称形状，例如在某一侧有独特的凸起(键)或凹槽。只有方向正确时，公母座的外壳才能严丝合缝地对齐嵌套。这种设计提供了宏观上的方向指引。

3.引脚布局的“密码”

这是一种更隐蔽但非常有效的方式。例如，将连接器的总引脚数设计为奇数，或者在引脚阵列中故意预留一个或多个空位。如果试图反插，引脚就无法一一对应，从而在物理上阻止完全插入。

这些设计往往组合使用，共同构建了一道坚固的“防错墙”。

三、进阶理解：特殊结构的方向性考量

除了上述基本机制，一些特殊的BTB连接器结构也体现了对方向性的深度考量：

自对准结构：一些高端连接器(如TEConnectivity的0.4mm细间距产品)会采用内置自对准插配系统。这种结构通常结合了导向设计，能在初始对接存在微小偏差时，引导连接器“滑入”正确位置，降低了高密度组装的对准难度，但其基础方向性依然由物理防呆特征保证。

滑盖式与零插拔力设计：如KYOCERAAVX的某些系列，采用了类似ZIF(零插拔力)的滑盖开合结构。这种设计虽然方便了插拔，但其滑盖的轨道和锁止装置本身也具有方向性，确保了连接器只能在PCB正确的水平方向上安装和固定。

为了更直观地区分，下表概括了主流方向性设计的特点：

四、如何识别和判断BTB连接器的方向?

在实际操作中，你可以通过以下步骤快速判断方向：

1.先找“标记”：仔细查看连接器塑胶体，寻找三角形“▶”标记、圆点、色点或数字“1”。这是行业通用的引脚1标识，它指示了正确方向的基准边。

2.再对“结构”：观察并比对公座和母座。看导向柱是否对准了导向槽;外壳的凸键是否对准了凹槽;整体轮廓是否能完全匹配。

3.遵循“法则”：永远遵循“先对准，再轻触，感觉阻力即停止”的原则。如果感觉到不正常的阻力或需要用力按压，应立即停止并重新检查方向，切勿强行插入。

总而言之，BTB连接器不仅有方向，而且其方向性设计是精密电子制造业中一项至关重要的可靠性工程。

从精密的导向柱到巧妙的非对称布局，每一个细节都是为了确保数以亿计的电子设备能够被安全、高效、正确地组装起来。

理解并尊重BTB连接器的方向性，不仅是一个操作规范，更是对精密制造的一种敬畏。下次当你拿起一个BTB连接器时，不妨先花几秒钟，完成一次简单的“方向校验”。

这个微小的习惯，正是连接可靠性与人为失误之间最有效的防火墙。在方寸之间的电子世界里，正确的方向，永远是通往稳定运行的第一扇门。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
