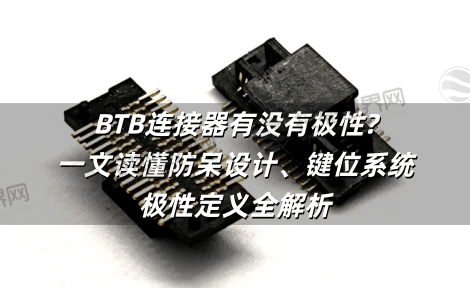

BTB连接器有没有极性?一文读懂防呆设计、键位系统与极性定义全解析

在组装或维修电子设备时，把两块电路板用BTB连接器对接，最让人提心吊胆的一刻可能就是“往下按”的那个瞬间：方向到底对不对?会不会插反了导致短路烧板?这种担心非常必要，因为它直指一个核心问题“BTB连接器有没有极性?”简单来说，就是它有没有“方向”，只能以一个特定方向插入?今天，我们就来彻底搞懂这件事，让你下次对接时心里有底，手上不慌。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、核心答案：不仅有，而且至关重要}

开门见山地说，绝大多数应用于现代消费电子和工业设备中的BTB连接器，都具备明确的极性设计。

这个“极性”并非像电池或二极管那样的电气正负极，而是一种机械和结构上的防误插特性，专业术语叫“防呆设计”。

为什么它如此重要?试想一下，一块手机主板上连接着数十个甚至上百个精密触点的BTB连接器。

如果允许反插，后果可能是灾难性的：

1.电源短路：电源引脚对地，瞬间大电流可能烧毁连接器甚至芯片。

2.信号错乱：数据线序完全颠倒，设备无法工作，或导致逻辑错误。

3.物理损坏：反方向的机械应力可能导致精密的插针弯折或损坏。

因此，极性设计是BTB连接器保障设备安全、可靠的第一道，也是最基本的防线。

二、极性是如何实现的?三大“防呆”机制

BTB连接器通过以下几种精妙的物理设计来强制定义插入方向，确保万无一失。

1.物理防呆键与键槽

这是最常见、最直观的极性实现方式。在连接器的塑胶外壳上，会设计一个或多个不对称的凸起(称为“键”)和对应的凹槽(称为“键槽”)。

工作原理：只有当公座和母座的键与键槽位置完全匹配对齐时，连接器才能被顺利插到底并锁紧。任何试图反插或错位的操作，都会因为键与键槽的机械干涉而无法插入。

外观：这些键位可能位于连接器的长边、短边或角落。有时是单一的大键，有时是一大一小两个键，形成唯一的组合。

2.引脚数量与布局的不对称性

这是一种“隐性”但非常有效的极性设计。连接器的总引脚数设计为奇数，或者在引脚阵列中故意留出一个或多个空位。

工作原理：如果试图反插，公座的引脚就无法与母座的插孔一一对应，总会有几个引脚“悬空”或“顶住”，从而物理上阻止了完全插入。这种设计在节省空间的小型BTB上很常见。

3.外壳轮廓与导向柱的非对称设计

连接器的金属或塑料外壳本身的形状可能不是标准的矩形，而是带有切角、弧形缺口或偏置的导向柱/孔。

工作原理：这种独特的外形轮廓决定了只有一种方向能使公座完美嵌入母座的外壳框架内。它提供了最宏观的、一眼可辨的极性指引。

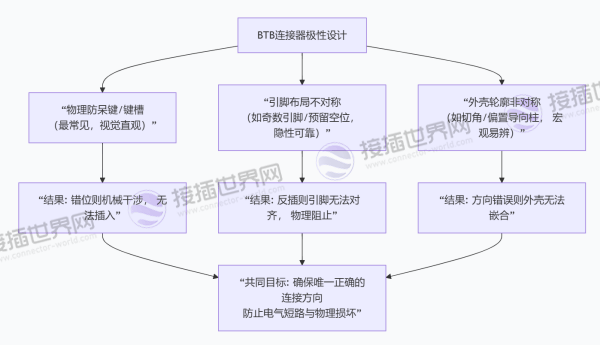

为了更直观地理解不同类型的极性设计，可以参考下面的分类示意图：

三、如何识别BTB连接器的极性方向?

面对一个实物连接器，你可以通过以下步骤快速判断其极性和正确插入方向：

1.寻找最明显的标记：键位

首先观察连接器外壳上是否有凸起的塑料块或明显的凹槽。通常，键位附近可能还会有小三角形“▶”标记、圆点或数字“1”，用以指示引脚1的位置。“引脚1”所在的那一侧，通常就是键位所在侧或朝向键位的方向，这是电子行业的通用约定。

2.检查引脚阵列

仔细观察金色触点的排列。数一总数是不是奇数?或者找找看有没有一整排或某个位置缺少一个触点(空位)。这个不寻常的点就是极性的关键。

3.观察整体轮廓

看看连接器的四个角，是否有某一个角是斜角或圆弧形，而其他三个是直角?这个独特的角就是极性的标志。

4.终极法则：对准与试探

在实际对插前，先将公座与母座轻轻靠近(不要用力)，观察所有上述特征(键与槽、外壳轮廓、引脚阵列)是否都能严丝合缝地对齐。只要有一个特征对不上，方向就是错的。

四、特殊的“无极性”设计

值得注意的是，在一些非常早期、结构简单或特定用途的连接器上(例如某些仅有2-4个引脚、用于传输对称信号的简易排针排母)，可能确实没有严格的物理防呆。但在现代主流的、多引脚的BTB连接器中，几乎不存在真正的“无极性”设计。工程师们已经将防误插视为设计的默认必需项。

五、极性的深层意义：超越防错

理解BTB连接器的极性，不仅仅是学会如何插对。它更意味着：

设计的标准化：统一的键位和引脚1标记规则，让全球的工程师和维修人员能有共同的语言。

生产的可制造性：为自动化贴装和机器人组装提供了视觉或物理的定位基准。

维修的可追溯性：在维修时，明确的极性标记能帮助快速还原原始安装状态，避免二次错误。

所以，回到最初的问题：BTB连接器有没有极性?

答案是明确的：有，而且这种“极性”是其精密性、可靠性和安全性的基石。它通过键位、不对称引脚和特殊外壳这些巧妙的“物理密码”，默默守护着每一次电路板对接的安全。

下次当你拿起一个BTB连接器时，不妨先花两秒钟，做个简单的“极性检查”。找到那个小小的键，或者那个不起眼的缺角。这个习惯不仅能避免昂贵的硬件损坏，更能让你体会到精妙工业设计背后那份对可靠性的执着追求。在电子世界里，正确的方向，永远是成功连接的第一步。
