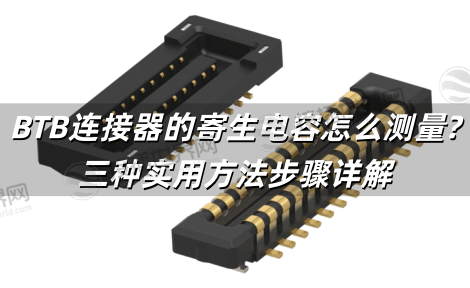

BTB连接器的寄生电容怎么测量?三种实用方法、步骤详解与选型影响深度解析

当你的高速数字电路出现莫名其妙的信号失真，或者高频性能总是达不到预期时，有没有想过问题可能出在那看似不起眼的BTB连接器上?特别是在传输速率达到Gbps级别时，连接器内部微小的寄生电容就会从“幕后”走到“台前”，成为信号衰减的“元凶”。但问题来了，这个看不见摸不着的参数，我们到底该怎么测量?是凭经验估算，还是有科学的方法可以精准量化?今天，我们就来深入这个高频设计的微观世界，把BTB连接器寄生电容的测量方法，掰开揉碎了讲清楚。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、先导概念：为什么我们要关心寄生电容?}

在深入测量之前，我们必须明白“敌人”是什么，以及它为何如此重要。

寄生电容，简单来说，就是BTB连接器内部相邻两个导体之间(如两根相邻的插针之间，或插针与接地外壳之间)无意中形成的、非期望的电容。它不是设计出来的功能元件，而是由物理结构(导体间距、绝缘材料介电常数、重叠面积)不可避免产生的。

在高频或高速数字信号下，这个微小的电容(通常在0.1皮法到几个皮法之间)会带来三大问题：

1.降低信号带宽：它与信号路径的阻抗构成一个低通滤波器，导致高频分量被衰减，信号上升/下降沿变缓，眼图闭合。

2.增加串扰：相邻信号线之间的寄生电容是近端串扰的主要耦合路径之一。

3.影响阻抗连续性：寄生参数会破坏传输线的特征阻抗，引起信号反射。

因此，测量并量化寄生电容，是评估BTB连接器能否用于特定高速应用、进行精准信号完整性仿真的第一步。

二、核心方法一：基于矢量网络分析仪(VNA)的S参数法

这是最专业、最准确的方法，尤其适合测量工作在GHz频段的连接器,其核心思想是通过测量散射参数来反推等效电路模型。

测量原理：

将BTB连接器(公母座对插后)视为一个二端口网络。VNA测量其S参数。在高频下，一个简单的连接器模型可以近似为一个串联电感加上对地的并联电容。通过分析S21(插入损耗)随频率变化的曲线，可以提取出总寄生电容。

操作步骤与要点：

1.夹具与校准：这是最关键也最容易被忽视的步骤,需要精密的测试夹具，将BTB连接器可靠地接入测试线缆。

校准必须做到连接器的参考面，以去除测试线缆和夹具本身的影响，这个过程称为“去嵌入”。

2.测试设置：将VNA设置为测量S参数模式，设置合适的频率范围(通常从低频到超过连接器预期工作频率)。

3.数据分析：

观察S21曲线，在低频段，其幅值会随着频率升高以大约-20dB/十倍频程的斜率下降，这个特性主要由并联电容主导。

利用公式进行近似计算：

`C≈1/(2πfZ0|S21|)`。其中，`f`是某个测试频率，`Z0`是系统特征阻抗(通常50Ω)，`|S21|`是该频率点的插入损耗幅度。通过多点计算可以估算出平均电容值。

三、核心方法二：基于LCR表或阻抗分析仪的直接测量法

对于工作频率相对较低(如数百MHz以下)或需要快速评估的场景，使用精密LCR表是更直接的选择。

测量原理：

LCR表在特定测试频率下，直接测量被测件(DUT)的等效电容值。

操作步骤与要点：

1.连接器状态：将BTB连接器的公座和母座不插合，分别测量。通常我们最关心的是相邻信号引脚之间的电容。

2.测试夹具：需要使用开尔文测试夹具或精密探针台，以确保接触电阻极小，测量点精准。

3.测试配置：将LCR表设置为测量Cp(并联电容)模式。选择适当的测试频率(如1MHz或10MHz)和测试电平。

4.测量：将两个探针分别接触两个待测引脚，其他所有引脚悬空或接地(取决于你想测量的是对地电容还是线间电容)。仪表会直接读出电容值。通常需要测量多组相邻引脚取平均值。

注意事项：

此方法测量的是低频电容。由于“趋肤效应”和介质损耗，高频下的有效电容可能与低频测量值略有差异，但对于大多数工程评估已足够。

四、核心方法三：利用仿真模型与TDR/TDT的间接法

这是一种结合了实测和仿真的工程方法。

测量原理：

使用时域反射计(TDR)测量连接器的单端或差分阻抗曲线。由于寄生电容会导致阻抗局部降低(表现为TDR曲线上出现一个向下的“凹陷”)，通过分析这个凹陷的幅值和宽度，结合仿真软件，可以反推出寄生电容的近似值。

操作流程：

1.TDR测量：获得包含BTB连接器的传输通道的阻抗剖面图。

2.建立模型：在仿真软件中，用一个集总参数模型(如π模型：C-L-C)来表征连接器。

3.参数拟合：调整模型中的电容值，使仿真得到的TDR响应曲线与实际测量曲线高度吻合。此时模型中的电容值即可视为等效寄生电容。

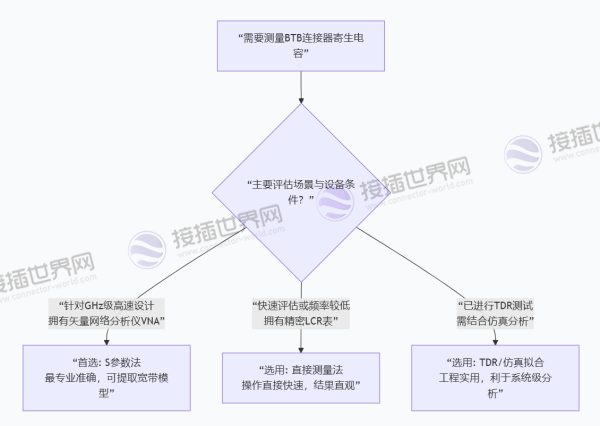

为了帮助您根据自身条件选择合适的方法，可以参考以下决策路径：

五、影响测量的关键因素与最佳实践

无论采用哪种方法，都必须注意以下几点，否则测量结果可能毫无意义：

夹具与校准至上：夹具引入的寄生参数可能远大于连接器本身。必须使用高质量夹具并严格执行校准程序。

连接器的状态：测量时，连接器应处于典型工作状态(如公母对插到底并锁紧)。空载和加载状态下的电容值可能有差异。

接地与屏蔽：良好的接地和屏蔽是获得稳定、可重复数据的基础，能防止环境噪声干扰。

统计与平均：由于制造公差，同一个型号不同批次或不同引脚的电容可能有微小差异。建议测量多个样本或多个引脚对，取统计平均值作为参考。

六、测量结果如何指导设计?

测量不是终点，应用才是。

选型依据：对比不同型号BTB连接器的寄生电容数据，为你的高速电路选择“更干净”的连接器。

仿真输入：将测量得到的电容值作为SPICE或SI/PI仿真模型的输入参数，可以更准确地预测系统性能，指导PCB布局和端接设计。

问题诊断：当系统信号出现问题时，实测的寄生电容参数可以帮助判断是否为连接器选型不当所致。

总而言之，测量BTB连接器的寄生电容，并非一项深不可测的黑科技，而是一套融合了精密测量技术、严谨实验方法和高频电路理论的系统工程。从高大上的矢量网络分析仪到相对亲民的LCR表，工程师有多种武器可以揭开这个“隐形参数”的面纱。

掌握这些方法的核心，不仅能让你在数据表中看到超越“额定电流/电压”的深层信息，更能赋予你“预判”和“诊断”高速电路问题的能力。下次当你面对一个高速接口设计挑战时，不妨花些时间，用科学的方法“拷问”一下你选用的BTB连接器，看看它的“寄生电容”到底在默默扮演着什么角色。毕竟，在追求极致性能的数字世界里，每一个皮法都值得被认真对待。
