BTB和ZIF连接器的区别是什么?详解两种连接器的核心差异

在现代智能手机、笔记本电脑或任何一款精密的电子设备内部，电路板之间、主板与显示屏等模块之间，都需要通过精密的连接器来传递信号与电力。如果你曾关注过这些内部结构，可能对BTB和ZIF这两个术语不陌生。它们听起来都很“高科技”，也都致力于在方寸之间实现可靠连接，但本质上却是为了解决完全不同的问题而生的。

那么，这两种连接器到底有什么区别?在设计产品时，又该如何在它们之间做出选择呢?我们今天就来彻底讲清楚。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、 根本定义：连接对象与设计初衷的差异

要理解区别，首先要明白它们各自是什么，以及为何被创造出来。

1. BTB连接器：板与板的“刚性桥梁”

BTB 是 Board-to-Board 的缩写，即板对板连接器。顾名思义，它的核心使命是直接连接两块刚性印刷电路板。它就像一个坚固的桥梁，为两块PCB之间提供稳定、高密度的电气与机械连接。随着电子产品日益轻薄紧凑，BTB连接器也朝着高密度、小型化(如0.4mm间距)和低高度的方向发展。

2. ZIF连接器：柔性线路的“友好接口”

ZIF 是 Zero Insertion Force 的缩写，即零插拔力连接器。它主要是一种FPC连接器，专为连接柔性印刷电路板而设计。其设计初衷是解决柔性排线插入时因摩擦力可能导致的损坏问题。通过一个独特的锁定机构，FPC可以几乎不费力地放入，然后锁定以实现稳固接触，因此得名“零插拔力”。

简单来说，BTB用于“硬板连硬板”，而ZIF主要用于“硬板连软板”。这是两者最根本的区分。

^{二、 核心对比：结构、性能与应用场景}

理解了定义，我们就能从多个维度进行深入对比。下面的表格直观地概括了它们的主要区别：

三、 深入了解BTB连接器

在板对板连接的领域，BTB连接器本身也有不同的形态以适应多样需求。

高端BTB连接器

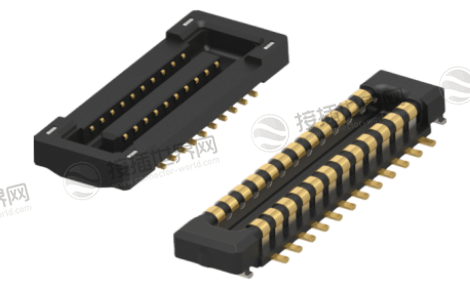

这是现代紧凑型智能硬件的绝对主流，它的引脚间距非常小(可至0.4mm)，在极小的长度内能集成多达数十甚至上百个针脚，实现了极高的信号传输密度，其结构通常需要精密的金属外壳或卡扣来保证插合后的整体稳定性，防止在振动中松脱。

其他BTB形式

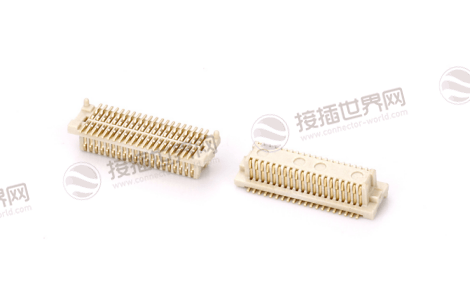

除了上述高端类型，还有像排针/排母这样经济通用的形式，以及加厚型连接器等，它们多用于对尺寸不敏感或需要调试的场景。

BTB连接器的核心优势在于其“刚性和稳固”。一旦插合锁定，它就像一个整体，能可靠地应对设备内的各种应力，是承载核心电路功能互联的骨架。

四、 深入了解ZIF连接器

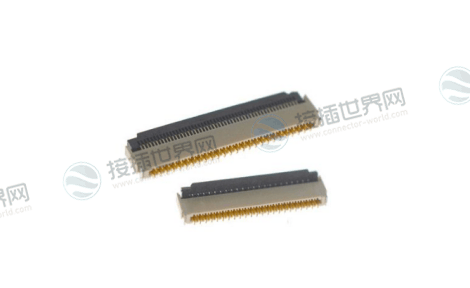

ZIF连接器是FPC连接器中的一个重要子类。其灵魂在于那个精巧的锁定机构，常见的有以下几种：

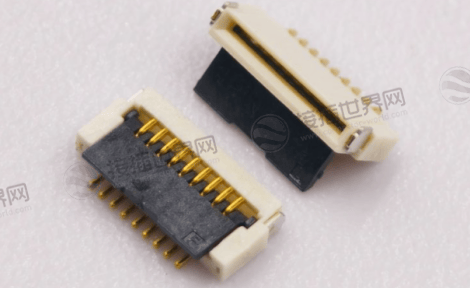

翻盖型

通过一个可以向前或向后翻转的盖子来压紧FPC。盖子闭合时，内部的压条会将FPC的导电端子紧紧压向连接器的触点。

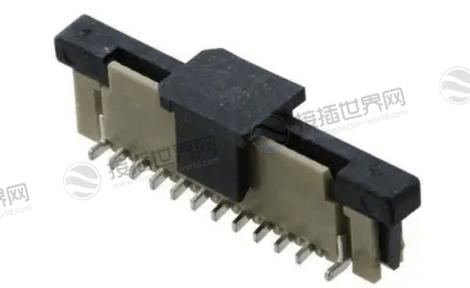

滑动锁型

通过一个水平滑动的锁扣来实现锁定和解锁。这种方式结构紧凑，但操作可能需要更精细的力道。

选择ZIF连接器，本质上是在选择对柔性线路的保护和操作的便捷性。它避免了将FPC硬塞进插座可能导致的排线折损或触点磨损，特别适合在生产线组装或后续维修中需要多次操作的环节。

五、 选型指南：如何根据项目做出正确选择?

面对具体设计，你可以遵循以下思路：

1. 首先确定连接对象：这是决策的第一步。如果连接双方都是刚性PCB板，应首选BTB连接器。如果一方是可弯曲的FPC/FFC软排线，则ZIF连接器是更专业和可靠的选择。

2. 评估插拔频率：若该连接点在产品生命周期内几乎不需要插拔(如手机内部的主副板连接)，高性能BTB是优选。若可能需要多次插拔(如可更换模块、维修通道)，则应优先考虑对FPC更友好的ZIF连接器。

3. 考量空间与信号：BTB连接器在垂直或平行堆叠PCB时能提供极佳的空间利用率和高信号密度。而ZIF配合FPC，则擅长在三维空间内进行迂回、弯折的走线，解决复杂的空间布局问题。

4. 不要忽略“非ZIF”型FPC连接器：值得注意的是，FPC连接器除了ZIF型，还有非ZIF型。它依靠摩擦力固定，结构更简单、体积更小。适用于插拔次数极少、且对高度有极致要求的静态场景。

总而言之，BTB和ZIF连接器的区别，源于它们对“连接”这一任务的不同解答。

BTB是构筑电子设备骨干网络的“钢筋”，追求在固定点位间实现最强韧、最高效的互通;而ZIF则是连接骨干与灵活外设的“智能关节”，以零插拔力的智慧，呵护脆弱的柔性线路，赋予设计以灵活性。

在电子产品设计中，并不存在孰优孰劣，只有是否适用。理解它们各自的“语言”和“特长”，就能在纷繁复杂的连接器世界里，为每一个关键的电路节点，选择那位最称职的“连接使者”。希望这篇对比能成为你设计路上的一份实用指南，让每一次连接都既可靠又巧妙。
