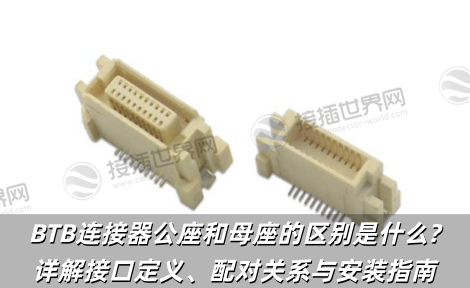

BTB连接器公座和母座的区别是什么?详解接口定义、配对关系与安装指南

如果你拆过智能手机或平板电脑，肯定见过那些密密麻麻、用来连接两块电路板的小巧接口，这就是BTB连接器。但当你想维修或自己设计电路时，一个基本问题就来了：这一对接口里，哪个是公座，哪个是母座?它们看起来好像只是方向相反，难道可以随便插?当然不是!区分公母，是确保电路能正确连接的第一步。

今天，我们就用最直观的方式，帮你把BTB连接器的“性别”问题彻底搞明白，再也不怕插错或买错。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、基础定义：何为公?何为母?}

首先，我们要建立一个简单清晰的认知框架。在连接器世界里，“公”和“母”的命名非常形象，源于它们插合时的物理关系。

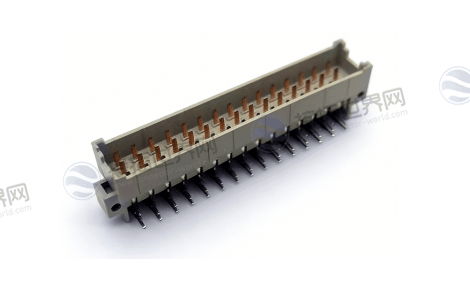

公座

通常是指带有插针的连接器部分。你可以把它想象成“凸出的、主动插入的一方”。在电路符号中，公座常用一个带箭头的标记表示。

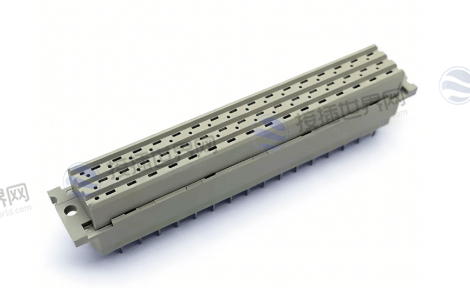

母座

则是指带有插孔(或称弹片、套筒)的连接器部分。它负责“容纳和夹紧”公座的插针，是“凹陷的、被动接受的一方”。在电路符号中，常用一个类似“酒杯”或“方括号”的符号来代表。

核心关系：任何一对能正常工作的BTB连接器，都必须由一个公座和一个母座配对组成。它们就像钥匙和锁孔，缺一不可，且必须严格匹配。绝不存在两个公座或两个母座能直接配对使用的情况。

二、物理外观与结构区分

从外观上，我们可以通过几个明显的特征来快速识别：

1.观察接触点阵列：

公座：在它的绝缘基座(塑胶体)上，你会看到一排排整齐的、突出的金属针。这些插针通常是坚硬的圆柱体或方柱体。

母座：在它的绝缘基座上，你看到的则是一排排整齐的小孔或凹槽。这些孔的内部，才是负责导电和夹紧的弹性金属接触件。

2.观察外壳与导向结构：

许多BTB连接器带有金属或塑料外壳，用于加强和保护。通常，母座的外壳会设计成“框形”或“围栏式”，正好可以套住公座。

公座的外壳则更像个“插头”，尺寸略小，以便能精确地插入母座的“围栏”内。

外壳上通常还有防呆设计，比如不对称的定位柱和定位孔，确保只能以一个正确的方向插合，防止误插损坏针脚。

三、内部接触件：设计与功能的根本差异

外观的不同源于内部核心接触件的天壤之别，这也是决定电气性能的关键。

四、在电路板上的角色与安装

了解它们在PCB上的不同角色，能帮你更好地理解设计。

1.常见布局角色：

在典型的设备中(如手机)，主板(MainBoard)上常焊接母座。

因为主板是核心，带有更多精密元件，将带有弹性且受保护的母座放在这里，可以减少外露的易损件。

而子板或模组(如摄像头模组、副板)上则常焊接公座。这样，模组可以像一个“插头”一样，被插入主板。这种设计也便于模组的独立测试、更换和维修。

2.焊接方式：

两者都主要采用表面贴装技术焊接在PCB上。

它们的焊盘布局(Footprint)是完全不同的，PCB设计图必须严格区分。

公座的焊盘对应的是插针的底部;母座的焊盘则对应内部接触件引出的引脚。绝不能混淆，否则无法焊接。

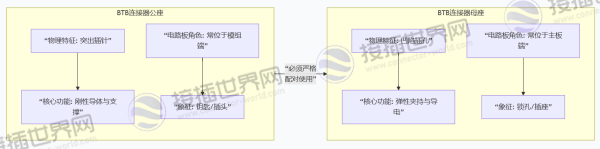

为了方便您快速记忆和应用，下图总结了公座与母座的核心区别与配对逻辑：

五、如何快速识别与正确配对?

面对实物或采购时，记住这几个步骤：

1.看：直接观察接口面，有突出金属针的是公座，只有孔或凹槽的是母座。

2.量(谨慎)：使用万用表的通断档，测量两个待配对连接器的相邻引脚。如果任意两脚之间都不通，那它们很可能是两个公座或两个母座;如果能找到大量通路的引脚对，则说明它们是已经配对好的一公一母(但可能来自不同线缆，仍需确认型号)。

3.查：最可靠的方法是核对元器件上的型号标识。正规厂商生产的连接器，会在侧面或端面用激光刻上完整型号。公座和母座的型号通常高度相关，有时只差一个后缀字母(如“P”代表公，“S”代表母，或“T”代表公，“R”代表母)。

总结来说，区分BTB连接器的公座和母座，关键在于理解它们“一凸一凹”、“一刚一柔”的互补设计哲学。公座作为主动的插入者，提供坚固的骨架;母座作为包容的接受者，提供智慧的弹性。这种精妙的配合，是确保电子设备内部无数信号和电力稳定传输的物理基石。

无论是进行硬件设计、物料采购还是故障维修，清晰地区分并正确配对公母座，都是最基础也最重要的一环。希望这篇文章能帮你建立起清晰的认知图景，下次再遇到这些精密的小接口时，你能一眼看穿它们的“性别”，让每一次连接都准确而可靠。毕竟，在精密的电子世界里，正确的配对是美好“联姻”(连接)的开始。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
