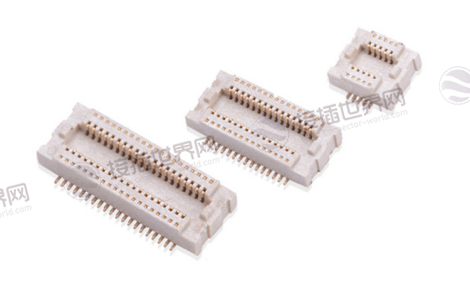

BTB连接器怎么选?从电气参数到环境适配 一份工程师必备的选型避坑指南

作为一名硬件工程师，最纠结的时刻之一，莫过于在琳琅满目的产品目录里，为你的新项目挑选一款合适的BTB(板对板)连接器。引脚间距选0.4mm还是1.27mm?额定电流要不要留余量?这套连接器在振动环境下能可靠工作吗?这些问题，每一个都关乎产品的稳定性、可靠性和成本。“BTB连接器怎么选”绝不是凭感觉，而是一套需要精密计算的系统工程。今天，我们就抛开泛泛而谈，直击要害，梳理出一套可执行、可落地的选型方法论。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、选型起点：明确需求，定义场景}

一切选择始于需求。在动手筛选型号前，你必须明确以下几个核心问题：

连接什么?是手机主板与摄像头模组，还是工控PLC中的两块功能板卡?这决定了连接器的“性格”，手机内部追求极致轻薄与高密度，而工业环境则首要考虑坚固与可靠。

传输什么?是纯电源、低速信号，还是高速数据流(如USB4、PCIe)?这直接指向对电流能力和信号完整性的要求。

环境如何?设备将在空调房、户外、还是汽车引擎舱旁工作?温度、湿度、振动强度是选型的硬约束。

回答这些问题，就为你划定了选型的基本范围。

二、核心维度一：电气参数——性能的基石

电气参数是连接器不可逾越的安全线与性能线。

1.电流与电压承载能力：这是选型的“红线”。

额定电流：必须根据通道的峰值功耗计算，并留有20%-30%的余量。例如，为智能手机电池连接的BTB，其电流承载能力就远高于侧键连接器。高功率应用(如电源传输)还需关注连接器是否为电源引脚设计了更大的载流金属片(如额定电流达3.0A或5.0A的金属片)。

额定电压与耐压：工作电压应低于连接器额定电压的60%。例如，一个12V的系统，建议选择额定电压20V以上的连接器。

接触电阻：高性能场景应选择接触电阻低的型号(如≤20mΩ)，以减少功率损耗和发热。

2.信号完整性要求：这是高速数字系统成败的关键。

高速传输：支持高速协议(如PCIe4.0)必须选择阻抗匹配(典型如100Ω差分)的连接器，且其带宽应高于信号速率的1.5倍。

串扰与屏蔽：多排引脚设计需关注通道隔离度。对于射频或高速信号，应优先选择带全包围金属屏蔽壳的型号，以抑制电磁干扰(EMI)。

三、核心维度二：机械结构——空间的舞者

机械结构决定了连接器能否在有限空间内安身立命，并可靠锁合。

1.间距与堆叠高度：这是定义连接器形态的核心。

引脚间距：直接关联连接密度。0.35mm、0.4mm等超细间距专为手机、可穿戴设备等空间极致的场景设计;0.8mm、1.0mm常见于通用模块;而1.27mm、2.0mm、2.54mm等多用于工业控制、电源板卡等对密度要求不高但需要可靠连接的场合。

堆叠高度：指两块PCB连接后的间隙。例如，KYOCERAAVX的5861系列堆叠高度仅0.6mm，是实现超薄设计的关键。选型时必须根据你板间的实际空间来匹配。

2.锁扣与防呆机制：确保连接“万无一失”。

机械锁扣：对于汽车电子或振动环境，必须选择带有二次锁(CPA)或坚固卡扣的设计，防止松脱。

防错设计：通过非对称的键位、定位柱或独特的引脚布局，物理上防止反插，这是高可靠性设计的基本要求。

3.插拔寿命与公差补偿：

插拔寿命：消费类产品通常需满足500次插拔，而工业级则要求≥5000次。

浮动设计：一些高端连接器(如菲尼克斯电气的FP0.8系列)具备浮动结构，可补偿PCB安装时的公差(如±0.3mm)，极大提高组装良率和抗振性。

四、核心维度三：环境适应性——可靠的铠甲

连接器必须在产品的整个生命周期内，抵御外部环境的挑战。

1.工作温度范围

这是材料的试金石。消费类连接器可能工作于-20°C至+85°C，而工业级、汽车级连接器必须满足-40°C至+125°C甚至更宽的范围。高温环境应优选LCP等耐热塑胶和镀金触点。

2.防护等级

户外或恶劣工业环境(如多尘、溅水)的设备，需要选择具备相应防护等级(如IP67)的连接器，这通常意味着需要内置密封圈。

3.耐腐蚀与抗震

汽车、海洋或化工环境要求连接器通过严格的盐雾测试(如48小时以上)。高振动应用则需要关注连接器的触点结构是否具备抗振设计，例如采用两点接触等特殊结构以保持接触稳定。

为了更直观地对比不同应用场景下的选型侧重，可以参考下表：

五、核心维度四：供应链与成本——现实的平衡

优秀的选型必须在性能与成本间找到最佳平衡点。

性价比平衡

不必盲目追求最高规格。例如，消费类产品可选用成本更优的磷青铜端子，而高可靠性领域则必须投资于镀金端子。

系列化与兼容性

优先考虑与现有产品兼容或平台化的连接器系列，这能减少物料种类、降低成本，并方便未来升级。

供应商评估

选择能提供完整技术资料(如3D模型、仿真报告)、符合国际标准(如IEC60512)、且供货稳定的知名供应商。

六、实战选型流程四步法

你可以遵循以下步骤，将复杂的选型系统化：

1.需求清单化

将前述所有问题答案整理成一份明确的规格清单(电气、机械、环境)。

2.初步筛选

利用主流元器件平台或供应商选型工具，用关键参数(如间距、脚数、电流)进行初筛。

3.样品测试

对候选型号进行实测，重点是温升测试(ΔT应≤30℃)、插拔力验证以及振动后的接触阻抗测试。

4.小批量验证

在生产条件下进行至少3个批次的可靠性测试(如温度循环、机械冲击)，这是降低批量风险的关键一步。

总而言之，为你的项目挑选一个最合适的BTB连接器，是一个从抽象需求到具体参数、从理想性能到现实成本的严谨推理过程。

它要求工程师不仅是电路设计者，更是材料、结构、甚至制造工艺的通盘考量者。

记住，没有“最好”的连接器，只有“最合适”的连接器。成功的选型，始于对应用场景的深刻理解，成于对技术参数的精准拿捏，最终在可靠性与成本之间达成精妙的平衡。

希望这份指南能成为你下次面对选型难题时，一张清晰可靠的“导航图”，助你避开陷阱，直达最优解。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
