BTB连接器是什么?一篇搞懂它的工作原理、核心优势与选型要点

如果你拆解过一部智能手机或一台平板电脑，当看到内部结构时，你可能会好奇：主板和副板、主板和摄像头模组之间，那些没有电线、却能紧密对接的“金色触点”是什么?这个小而精密的部件，就是现代紧凑型电子设备的“无名英雄”——BTB连接器。你可能对这个缩写有点陌生，但它的全称Board-to-BoardConnector(板对板连接器)就直白地揭示了它的使命。在追求极致轻薄与功能集成的今天，BTB连接器扮演着至关重要的角色。今天，我们就来彻底搞懂它到底是什么。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、基础定义：电子设备内的“精密积木扣”}

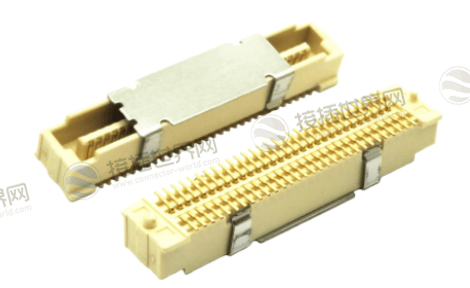

简单来说，BTB连接器是一类专门设计用于实现两块印刷电路板(PCB)之间直接、可插拔连接的精密机电组件。你可以把它想象成电子世界的“乐高积木扣”或“精密桥梁”。

核心任务

在非常有限的空间内，为两块PCB之间建立起稳定、低损耗的电气通路和可靠的机械固定。

关键特性

它是一种配对使用的连接器，必须由一套公头和母座相互插合才能工作。它最大的特点就是微型化、高密度和低高度，其触点间距可以做到非常小，例如0.5mm、0.4mm，甚至更小，从而在方寸之间容纳数十乃至上百个连接点。

正是这些特性，使得设计师能将设备划分为多个功能模块(板卡)，最后用BTB连接器像搭积木一样快速、精准地组装起来，这极大地提升了生产效率和设计的灵活性。

二、内部结构：麻雀虽小，五脏俱全

别看BTB连接器体积小巧，其内部结构却相当精密，主要包含以下几个核心部分：

1.接触件

这是连接器的“心脏”，负责导电。成对的接触件决定了连接的可靠性。

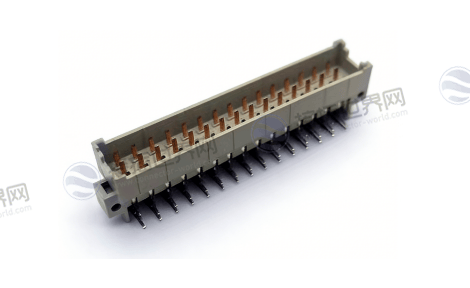

公头：通常包含一排排坚硬的金属插针，材质多为磷青铜或黄铜，表面镀金以保证优良的导电性和耐腐蚀性。

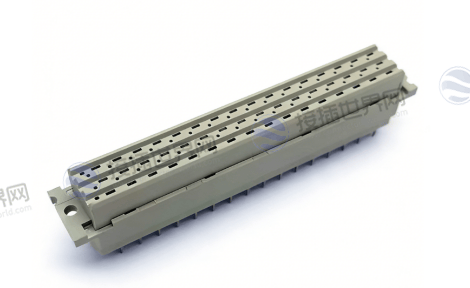

母座：内部是精密的弹性金属插孔，其设计能确保在插针插入时产生持续、稳定的接触压力，从而实现低电阻的电气连接。

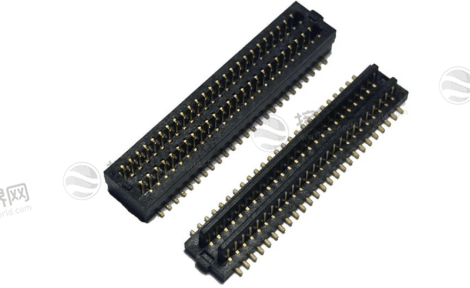

2.绝缘体

也称为塑胶本体或底座，通常由耐高温的工程塑料(如LCP、PPS)注塑而成。它的作用是将多组接触件相互绝缘隔离，并精确地固定它们的位置，防止短路。

3.外壳与锁紧机构

这是连接器的“骨骼”和“安全锁”。

外壳：多为金属(如不锈钢)或高强度塑料，它包裹并保护内部的精密结构，并提供与PCB焊接或固定的支点。

锁紧机构：形式多样，如卡扣、螺丝或金属弹片。它的作用是在公母头对插后将其牢固锁定，防止因振动、冲击或意外拉扯而松脱，保证连接的持久可靠。

三、主要形态与种类

根据两块PCB在设备内部的相对位置和空间布局，BTB连接器演化出几种主要形态：

这些不同形态，让BTB连接器能够灵活适应各种复杂的设备内部结构设计。

四、核心优势：为何它无可替代?

在追求极致内部空间利用的今天，BTB连接器的优势非常突出：

1.实现极致轻薄：相比使用线缆连接，BTB直接对插的方式节省了大量空间和高度，是实现手机、平板等设备“瘦身”的关键。

2.信号传输质量高：连接路径短且直接，能有效减少信号衰减、反射和电磁干扰，对于高速数据信号(如摄像头数据、显示屏信号)的完整性至关重要。

3.提升生产与维护效率：模块化的设计使得各电路板可以独立生产、测试，最后再快速组装，也便于后续的维修和更换。

4.高可靠性：精密的锁紧机构和触点设计，能确保在移动设备常见的振动、跌落等场景下，连接依然稳固。

五、无处不在的应用

BTB连接器几乎是所有现代便携和紧凑型电子设备的标配：

智能手机/平板电脑：连接主板与显示模组、摄像头模组、电池管理板、侧边按键板等。

笔记本电脑：连接主板与触摸板、指纹识别模块、键盘背光板等。

无人机/运动相机：在紧凑空间内连接核心控制器与各种传感器、图传模块。

可穿戴设备：智能手表、手环内部空间极其有限，BTB是模块连接的唯一选择。

工业与医疗设备：在需要高可靠性和模块化的精密设备中，也能见到它的身影。

六、选型要点：如何选择合适的BTB连接器?

面对众多型号，工程师选型时需重点关注以下几点：

1.电气参数：额定电流和工作电压必须满足电路需求，接触电阻要低且稳定。

2.机械参数：

引脚间距：决定了连接器的密度，如0.4mm、0.5mm。

引脚数量：需要多少信号和电源通道。

堆叠高度：决定了两块PCB之间的空隙距离。

插拔力与寿命：需要多少次可靠的插拔操作。

3.环境适应性：考虑设备工作环境的温度范围、湿度以及抗振动能力。

4.安装与焊接工艺：确认是采用表面贴装还是通孔回流焊，并与生产工艺匹配。

总而言之，BTB连接器早已不是简单的“连接件”，它是融合了精密加工、材料科学和电路设计智慧的高科技产物。作为电子设备内部空间的“规划大师”和信号“高速公路”，它默默支撑着我们手中轻薄而强大的智能设备稳定运行。

从定义、结构到应用，理解BTB连接器，就是理解了现代电子设备实现高度集成化的一种底层逻辑。无论是硬件工程师、采购人员还是科技爱好者，认识这个小小的“桥梁”，都能让你更深刻地洞察到，精妙绝伦的科技产品背后，那些同样精妙绝伦的工程细节。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
