直插式连接器有哪些类型 从圆形、矩形到高性能特种应用
直插式连接器按外形结构分别有圆形、矩形，按锁紧机制分别有卡口式(快插)、推拉式，按应用领域分别有印制板直插连接器、高频信号连接器，接插世界网通过深度比对不同类型的差异，帮助工程师在工业自动化、航空航天、电子设备等领域做出合理选择，提升连接可靠性与系统兼容性。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、直插式连接器的核心分类与特点
| 分类维度 | 类型 | 核心特点 | 典型应用场景 |
|---|---|---|---|
| 外形结构 | 圆形直插连接器 | 结构紧凑，防护等级高(如IP67/IP68)，耐腐蚀性强 | 工业自动化、航空航天 |
| 矩形直插连接器 | 接触对密集排列，支持双排至四排布局，空间利用率高 | 机柜互联、印制板间连接 | |
| 锁紧机制 | 卡口式(快插) | 通过曲线槽和卡销快速锁紧，插拔周期短(如≥100次) | 频繁插拔的仪器设备 |
| 推拉式 | 依靠钢球弹簧自锁，抗振动冲击，操作便捷 | 高可靠性军工设备 | |
| 应用领域 | 印制板直插连接器 | 直接焊接于PCB，分直接型与间接型，节省空间 | 计算机主板、通信模块 |
| 高频信号连接器 | 采用屏蔽设计，阻抗匹配精准，信号损耗低 | 射频通信、雷达系统 |

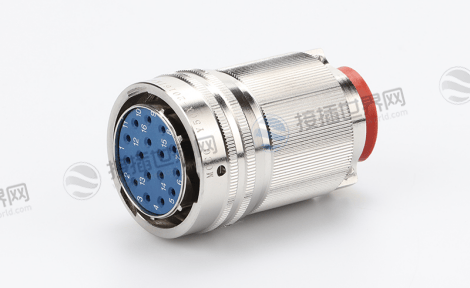

1. 圆形直插连接器：
以圆柱形结构为标志，常见卡口式、推拉式等锁紧方式。
例如YC型连接器采用直插连接额定电流2A接触件直径φ1.5mm适用于低压高频场景，而Snap-in快插型则通过弹簧机构实现快速锁紧插拔次数超过100次但防护等级多为IP40适合室内设备。

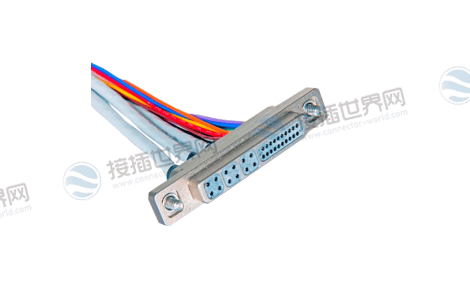

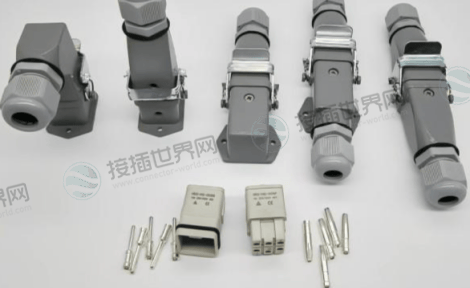

2. 矩形直插连接器：
接触对呈矩形排列支持高密度布局直插直拔式依赖导向机构定位无需额外工具，螺纹锁紧式则通过导销导套增强稳定性，多见于印制板与线缆间的固定连接。
3. 特种直插连接器：
包括高频同轴型(如SMA接口)、光纤直插型等满足信号完整性或电磁屏蔽要求，例如MIL-C-83513系列军规连接器，可在恶劣环境下保持性能。
二、选型指南：依据应用场景匹配连接器

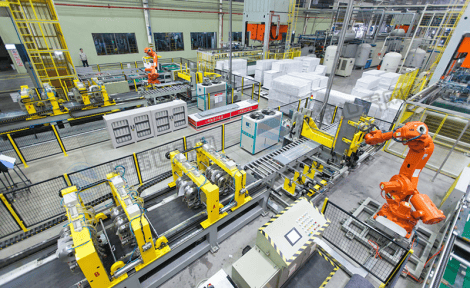

1. 工业自动化场景：
优先选择圆形直插连接器，其IP68防护等级和抗振动特性(如钢球锁紧设计)能适应潮湿、多尘环境，例如在机器人关节布线中，推拉式直插连接器可简化维护流程。

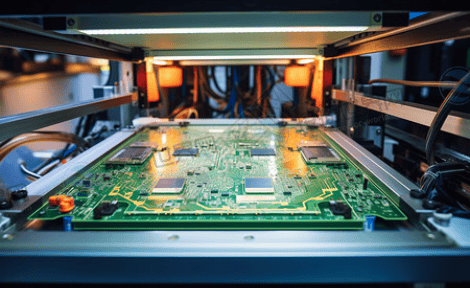

2. 电子设备内部连接：
高密度矩形直插连接器(如双排或四排布局)更适合机箱内印制板互联，而印制板直插连接器中的直接型(如PCIe插槽)可减少信号路径损耗。

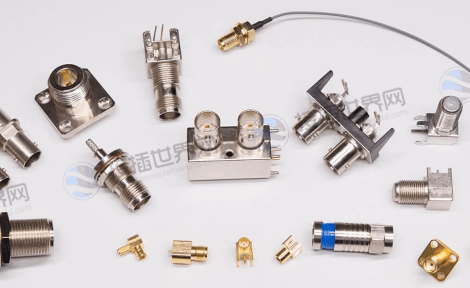

3. 高频与高速传输场景：
需选用屏蔽性能佳的直插式射频连接器(如BNC变种)，其阻抗控制能力能降低信号反射，注意避免将非屏蔽型(如IP40基础款)用于高频电路。
三、技术趋势与创新设计
1.模块化组合：
新型直插连接器支持接触件模组化配置，用户可根据需求混合搭配电源、信号模块。
2.材料升级：
例如采用锌合金外壳提升机械强度，或以镀金接触件降低电阻(如Binder系列接触面镀金设计)。
3.智能锁紧提示：
部分高端型号加入声光反馈机构，确保插合到位，避免虚接。
四、总结
直插式连接器的类型选择直接影响设备连接的效率与可靠性，从圆形、矩形到特种定制化设计每类连接器均有其独特的适配场景。
未来随着工业4.0对连接效率要求的提升直插式连接器将进一步向高密度化、智能反馈化及环境自适应化演进，建议工程师在选型时综合评估电气参数、机械环境及成本因素，优先选用符合国际标准(如MIL、IP等级)的产品，以保障系统的长期稳定运行。
