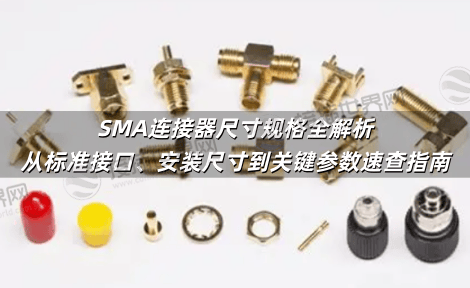

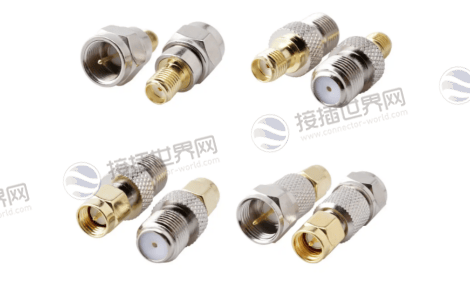

SMA连接器尺寸规格全解析 从标准接口、安装尺寸到关键参数速查指南

当你为一块无线通信模块挑选SMA天线接口，或者在实验室里为测试系统配置射频线缆时，是否曾被一连串的尺寸数字弄得有些困惑?接口直径、安装孔距、螺纹规格、工作频率……这些都属于SMA连接器尺寸规格的范畴。它们绝非随意设定，而是一套严谨的工程语言，直接决定了连接器能否插得上、装得稳、用得好。今天，我们就来把这套“尺寸密码”彻底破译，让你在选型时不再迷茫。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、基石：标准化的接口核心尺寸

任何关于SMA连接器的讨论，都必须从一个最基础、最核心的尺寸开始：外导体内径为4.13毫米(0.163英寸)，特性阻抗为50欧姆。

这个定义来源于国家推荐标准GB/T11313.15-2018，它确保了所有符合标准的SMA连接器在机械和电气上的基本互配性。

更重要的是，这一核心规范已升级为国际标准IEC61169-15，由我国企业主导制定。

这意味着，无论你购买哪个品牌的SMA连接器，只要它声明符合此标准，其接口的机械啮合部分(即公头的外导体和母头的内导体接触部分)的尺寸就是全球统一的。

这是不同厂家产品能够互换使用的根本前提。

^{二、机械结构尺寸：如何安装与固定?}

确定了接口能对上，接下来就要解决它如何安装在你的设备上。这部分尺寸变化较多，需根据具体类型关注。

1.接口与安装面尺寸

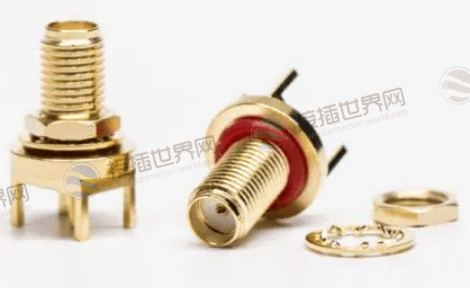

对于最常见的板端安装SMA连接器(如PCB天线接口)，你需要关注几个关键尺寸：

接口直径

即连接器金属外壳的直径，常见值为5.35毫米。这决定了你在PCB上为它预留的安装孔开孔大小。

安装方式与孔距

连接器通过焊盘或卡槽固定。

插脚式

拥有多个插脚(如4个)，需要PCB打孔，插脚穿过板子后焊接。

表面贴装(SMD)

底部为平面焊盘，适用于自动化贴片生产。

安装高度(长度)

指连接器底部到接口平面的垂直距离，这个尺寸至关重要，直接影响了设备内部的空间布局。

市面上有多种高度可选，例如9.9毫米、11毫米、13.5毫米、15.5毫米、16.5毫米等，以满足不同板间距或外壳厚度的需求。

2.整体外形尺寸

对于线缆端连接器或带外壳的型号，还需关注其整体长、宽、高。例如，一款电缆连接器的本体长度可能为0.96英寸(约24.4毫米)，深度为0.59英寸(约15毫米)。

这些尺寸决定了其在设备内部或面板上的空间占用情况。

三、电气性能尺寸：看不见的关键参数

一些尺寸参数直接映射到电气性能，选型时必须严格核对。

工作频率范围

SMA连接器的设计尺寸决定了其有效工作频率上限。普通商用级别可达6GHz或12.4GHz，高性能版本则更高。频率越高，对内部尺寸的精度和介质材料的要求越苛刻。

电压驻波比

衡量阻抗匹配好坏的关键指标，理想值为1，表示完全匹配。一款性能优良的SMA连接器在指定频段内的VSWR应尽可能低(如1.2)，尺寸偏差会直接导致VSWR恶化，造成信号反射和能量损失。

插入损耗

信号通过连接器时的能量衰减，通常以分贝(dB)表示，值越小越好(如0.06dB)。这与导体材料、镀层质量及尺寸公差密切相关。

为了方便您快速查阅和对比，现将SMA连接器的主要尺寸规格分类总结如下：

四、如何根据尺寸规格正确选型?

面对众多参数，你可以遵循以下步骤进行选择：

1.确认核心标准：

首先确保所选连接器符合GB/T11313.15或IEC61169-15标准，这是互配性的基础。

2.明确安装场景：

PCB板端：优先确定安装高度(根据你的结构空间)和安装方式(SMD还是通孔)。然后核对接口直径，设计PCB封装。

面板或线缆端：关注整体外形尺寸和接口类型，确保能装入机箱并留有操作空间。

3.匹配电气需求：

根据你的信号最高频率，选择频率余量充足的型号。对于高功率或精密测量应用，务必关注VSWR和插入损耗的规格值。

4.查阅详细规格书：

最终务必向供应商索取或在其官网下载具体型号的数据手册(Datasheet)，手册中包含所有精确尺寸的工程图纸和详细的性能曲线，是设计的唯一可靠依据。

总而言之，SMA连接器的“尺寸规格”远不止一个简单的数字，它是一个从标准接口、机械结构到电气性能的完整参数体系。理解这套体系，意味着你能在项目初期就做出精准的判断，避免出现“接口匹配但装不进去”、“能用但性能不达标”的尴尬局面。

从全球统一的核心标准，到琳琅满目的安装尺寸，再到决定信号质量的关键参数，每一个尺寸背后都是工程设计的考量。

希望这份梳理能成为你手边的实用工具，助你在复杂的射频世界里，为每一次连接都找到那把尺寸精准、性能可靠的“钥匙”。记住，在高速射频领域，细节决定成败，而尺寸，正是最基础的细节。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
