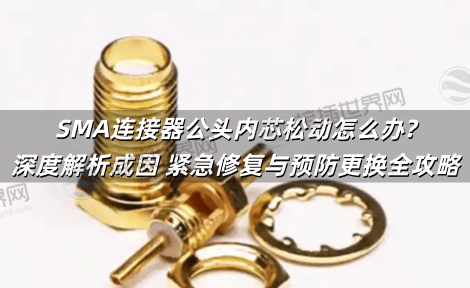

SMA连接器公头内芯松动怎么办?深度解析成因 紧急修复与预防更换全攻略

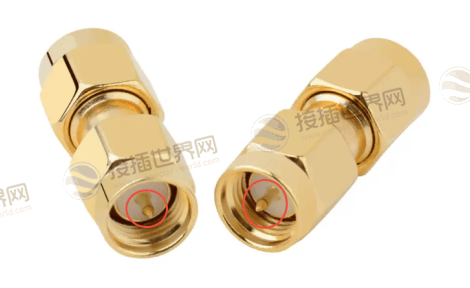

玩无线电的朋友，或者经常折腾测试设备的技术员，估计都遇到过这种烦心事：一根常用的SMA射频线，插到设备上信号时有时无，轻轻扭动一下接头又好了。拆下公头仔细一看，发现那个本该牢牢固定的中心插针(内芯)，居然可以用手轻轻晃动——SMA连接器公头内芯松动了。这可不是小毛病，在GHz频段上，哪怕微米级的间隙都会让信号指标一落千丈。今天，咱们就来把这个问题彻底拆解一下，看看它为什么会松，自己能不能修，以及怎么避免下次再中招。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、故障现象与影响：不只是“接触不良”}

当SMA公头的内芯开始松动时，你通常会观察到以下现象：

1.信号不稳定：设备连接后，信号强度(如接收机的RSSI值)波动巨大，轻微晃动线缆就会导致信号丢失或恢复。

2.指标恶化：用网络分析仪测量，会发现插入损耗异常增大，回波损耗(或VSWR)急剧变差，尤其是在高频段。

3.间歇性通断：在扭动连接器时，可能直接出现通道完全断路的情况。

其根本原因是，松动的内芯无法与母头的插孔形成稳定、紧密的同心接触。这引入了可变的接触电阻和阻抗不连续点，相当于在传输线上串联了一个不可靠的开关，所有高频性能的根基都被破坏了。

二、结构探秘：内芯是如何被固定的?

要理解“为什么松”，得先知道它“原来怎么紧”，一个标准的SMA公头，其内芯(中心导体)的固定并非简单胶粘，而是一个精密的机械过程：

1.内部夹持：内芯后端通常带有一个带倒刺或滚花的台阶。在组装时，它被压入连接器内部的一个绝缘支撑体(通常是聚四氟乙烯)中，支撑体上的孔洞略小于内芯台阶，通过过盈配合实现第一次紧固。

2.尾部压接或焊接：更重要的是，内芯的尾端(连接电缆中心导体的一端)会通过压接套筒被牢牢压紧，或者直接焊接在PCB焊盘上。这提供了最主要的轴向拉力和电气连接。

3.外壳支撑：整个绝缘支撑体又被外部金属外壳包裹，提供最终的机械保护。

因此，“内芯松动”通常意味着上述至少一处固定机制已经失效。

三、深度剖析：松动的三大根源

根据维修经验，松动主要源于以下原因：

1.频繁插拔与机械磨损(最常见)

场景：测试工位、经常拆装的设备接口。

机理：每次插拔，公头内芯都与母头插孔摩擦。如果对接略有偏差，或使用了劣质/磨损的母座，就会对公头内芯产生侧向剪切力。久而久之，会磨损内芯的台阶或扩大支撑体的孔洞，导致间隙出现。

2.不当的安装或压接工艺

场景：自制线缆或维修后。

机理：压接内芯时力度不足或工具不匹配，导致压接套筒未能完全变形咬合电缆芯线。在拉拽线缆时，力直接传递到前端的内芯，将其从支撑体中慢慢“拉松”。另一种可能是使用了不合适的绝缘支撑体，材料过软或尺寸偏大。

3.内部夹持结构物理性失效

场景：质量低劣的连接器，或承受过大的外力。

机理：这是最棘手的情况。连接器内部用于夹紧内芯的金属卡圈或弹性夹片(部分高端设计)因金属疲劳或过载而永久性变形或断裂，彻底失去了夹紧力。有些故障表现为“缩口”，即内芯外部的夹持部件无法再提供足够的抱紧力。

四、分级处理方案：从应急到彻底解决

面对松动的内芯，你可以根据工具条件和故障程度，尝试以下方法：

方案一：临时应急处理(适用于轻微松动)

所需工具：尖头镊子、放大镜。

操作方法：断开连接，用放大镜仔细观察内芯与外壳绝缘体之间的缝隙。尝试用尖头镊子非常轻柔地在内芯根部(靠近电缆压接处)等分三点，施加微小的、向心的夹紧力。目的是让略有变形的内芯或支撑体恢复一点形状。

警告：此操作风险极高，用力过猛会直接夹碎陶瓷或聚四氟乙烯支撑体，导致连接器彻底报废。仅作为临时恢复通信的权宜之计。

方案二：专用工具修复(针对压接型连接器)

所需工具：SMA接头专用压接钳、新的压接套筒。

操作方法：

1.用剥线钳精确剥除一小段电缆，露出中心导体。

2.完全剪掉旧的公头，因为内芯松动往往意味着压接点已不可靠。

3.将新公头的内芯尾管套入电缆中心导体，使用规格完全匹配的压接钳，在正确的压接模位上进行压接。听到“咔哒”声或达到设定力度为止。

4.组装连接器外壳，完成。

关键：这是唯一可靠的重建固定方式，前提是公头本身(绝缘支撑体和内芯)是全新且完好的。

方案三：整体更换(最推荐、最彻底的方案)

对于大多数使用者而言，一旦内芯松动，尤其是出现在焊接型PCB接头或与电缆一体成型的接头上时，最经济、最可靠的做法就是：

整条更换线缆(如果松动的是线缆端的公头)。

更换PCB上的SMA插座(如果松动的是设备板卡上的公头插座)。

试图修复一个精密但已损坏的射频连接器，所花费的时间成本和带来的性能不确定性，往往远超更换一个新部件的成本。

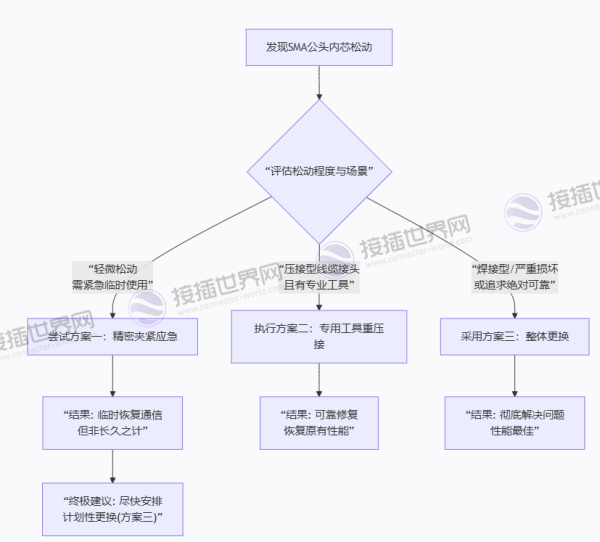

下面的流程图概括了从诊断到决策的完整路径，帮助你根据情况选择最合适的处理方式：

五、预防胜于治疗：如何避免内芯松动?

1.选购质量可靠的连接器：宁愿为知名品牌(如安费诺、泰科、罗森伯格)支付溢价，其材料、热处理和公差控制远非廉价山寨品可比。

2.规范操作，对齐再旋：连接时，务必先用手将公母头完全对准，再旋转螺母锁紧。严禁在未对齐的情况下强行施力。

3.使用扭矩扳手：对于重要设备接口，使用射频扭矩扳手按规定力矩(通常SMA为8-10in-lbs，约0.9-1.1N·m)拧紧，避免过紧或过松。

4.减少不必要的插拔：规划好测试链路，尽量使用高质量的转接头来扩展接口，而非频繁插拔固定线缆。

总的来说，SMA公头内芯松动虽是小毛病，却是射频链路中的“心脏早搏”，绝不能忽视。它既是连接器自身寿命与质量的试金石，也常常是我们使用习惯的一面镜子。

理解其结构，能让我们在故障发生时做出准确判断;掌握分级处理方法，能帮助我们在紧急情况下不至于束手无策;而树立预防意识，才是保证测试数据稳定、设备长期可靠运行的治本之道。记住，在射频领域，稳定可靠的连接是所有测量的起点。当一个连接器开始“摇头晃脑”时，也许就是它该光荣退役，让位给一个新伙伴的时候了。
