SMA连接器播锡是应该播锡哪些部位?一文详解正确部位、操作禁区与工艺要点

在动手焊接一个SMA连接器到PCB或电缆上之前，很多工程师和爱好者都会进行一道重要的预备工序——播锡(也称预上锡或搪锡)。这步做得好，后续焊接又快又牢;做不好，轻则虚焊、高频性能劣化，重则损坏昂贵的连接器。

但问题来了：连接器上金属部位不少，到底应该对哪些部位进行播锡?是不是所有能看见的金属都要沾上锡?今天，我们就来把这道工序的“靶心”画清楚，让你不再迷茫。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、播锡的目的：不仅仅是“挂上焊锡”

首先得明白，我们为什么要在焊接前播锡?

1.增强可焊性：在新鲜的、清洁的金属表面预先覆盖一层熔融焊锡，能防止其后续氧化，确保正式焊接时流动性佳、结合牢固。

2.控制锡量：预先在特定部位沉积适量焊锡，可以避免在狭窄的PCB焊盘或电缆上进行最终焊接时，因锡量过多或过少导致问题(如锡球、短路或焊点不饱满)。

3.提高效率与一致性：对于批量生产或需要重复性的工作，预上锡能大幅提升后续主焊接步骤的速度和品质一致性。

因此，播锡是一项精准的、有明确目标的预处理，绝非“随意涂覆”。

^{二、核心目标部位：必须处理的“重点区域”}

播锡必须针对那些最终需要与PCB焊盘或电缆导体形成永久冶金结合的部位。根据SMA连接器的类型(PCB安装型或电缆安装型)，重点有所不同。

1.对于PCB安装型SMA连接器(插针/插座)

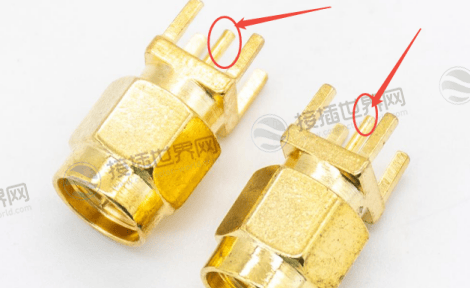

中心导体(信号引脚)的焊接端：

位置：连接器尾部那根独立的、较细的插针(公头)或带孔的套管(母头)。

操作：只需对其末端需要插入PCB通孔或接触SMD焊盘的部分进行播锡。长度一般控制在1-2毫米，确保能顺利插入孔中或与焊盘贴合，且锡量适中，不会在焊接后形成过大锡球影响邻近线路。

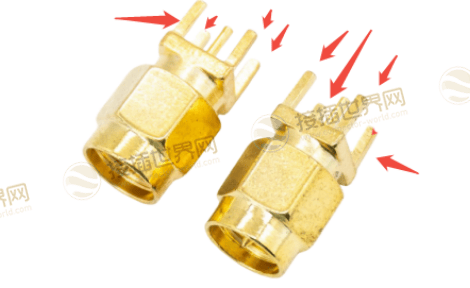

外导体(接地脚/焊盘)：

位置：通常是连接器外壳延伸出的多个(常见为4个)接地插脚，或者是底部的一圈方形/矩形接地焊盘(SMD型)。

操作：对所有接地插脚的末端或SMD接地焊盘的底面进行均匀播锡。这是确保连接器与PCB地平面实现低阻抗、高强度连接的关键。

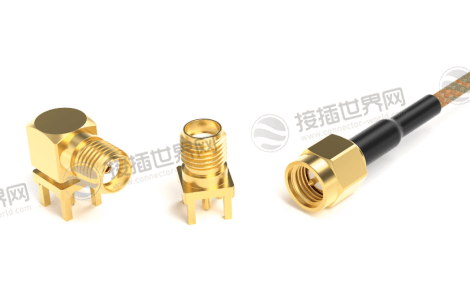

2.对于电缆安装型SMA连接器(压接/焊接式)

中心导体的压接筒或焊接杯：

位置：连接器中心导体后部，用于容纳电缆中心线的金属套管。

操作：在套管内部轻轻播入一层薄锡。这能极大改善芯线与套管的焊接或压接结合质量，减少空隙。注意，锡绝不能溢出到套管口外。

外导体的压接环或焊接面：

位置：连接器尾部，用于固定电缆屏蔽层的金属环或平面。

操作：在该金属环的内表面或焊接平面上播锡。这有助于在后续焊接屏蔽层时，焊锡能快速流布，形成360度连续、牢固的连接。

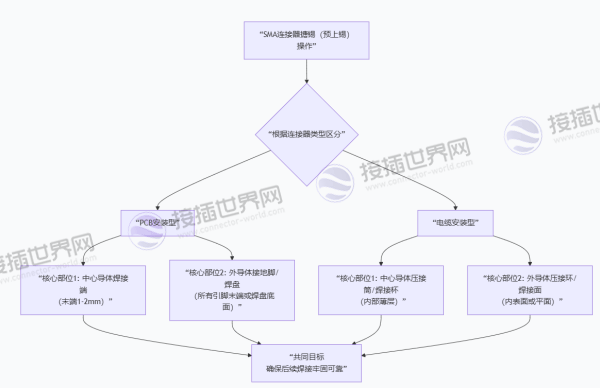

为了方便您快速掌握，下图总结了不同类型SMA连接器的核心搪锡部位：

三、绝对禁区：严禁沾锡的“雷区”

比知道“该做什么”更重要的是知道“绝不能做什么”。

以下几个部位必须保持绝对洁净，严禁任何焊锡沾染：

1.螺纹啮合区域：

公头和母头用于机械锁紧的所有螺纹表面。沾锡会破坏螺纹精度，导致无法拧紧、损坏配合件，甚至使连接器报废。

2.中心导体的配合接触面：

公头插针的前端锥形部分和母头插孔内部的弹性接触簧片。这里是射频信号传递的核心电气界面，要求极低的接触电阻和稳定的阻抗。任何焊锡残留都会严重破坏电气性能，导致信号反射损耗剧增。

3.绝缘介质表面：

连接器内部支撑中心导体的白色聚四氟乙烯绝缘子。焊锡高温可能使其变形，锡渣会导致绝缘失效或产生寄生电容。

4.连接器外部主体光洁面：

除非该面明确设计为焊接面，否则不应沾锡，以免影响外观和安装。

重要提示：播锡时，连接器应处于未组装状态(如将中心导体先单独取出处理)，或使用专用夹具保护上述禁区，这是专业操作的体现。

四、标准操作流程与工艺要点

掌握了部位，还需正确的工艺才能成功。

1.清洁去氧化：

首先使用棉签蘸取无水酒精或专用电子清洁剂，彻底擦拭需要播锡的部位。对于严重氧化处，可极小心地用细砂纸(如1000以上)轻微打磨，并立即清洁。

2.选用合适工具与材料：

烙铁：推荐使用恒温烙铁，温度设定在350°C±20°C。功率不宜过大，避免过热损伤连接器。

焊锡丝：选择直径适中(如0.5-0.8mm)、活性适中的63/37或60/40有铅焊锡丝，或符合环保要求的优质无铅焊锡。射频应用建议选用含银焊锡以获得更好的导电性和强度。

助焊剂：使用少量电子级松香芯焊锡丝自带的助焊剂即可，或额外涂抹极少量的中性液态助焊剂。严禁使用腐蚀性强的焊锡膏。

3.操作手法：

用烙铁头同时接触被播锡部位和焊锡丝，待金属表面达到温度，焊锡自然熔融并流布。

快速完成，形成一层薄而均匀、光亮的锡层即可，切忌长时间加热。

完成后，待其自然冷却凝固，再次用酒精清洁残留的助焊剂。

4.最终检查：

在放大镜下检查，确保目标部位已被锡层完整覆盖，且无任何锡珠、拉尖或溅锡污染到禁区。

总而言之，SMA连接器的播锡，是一项目标明确、工艺精细的微型手术。它的精髓在于“精准定位，适可而止”——只在那些最终需要熔合的部位，施加恰到好处的锡量。

正确区分“靶心”与“雷区”，并辅以规范的操作，不仅能让你后续的焊接工作一气呵成，获得坚固可靠的机械连接和低损耗的电气性能，更是对精密射频元器件的一种专业呵护。

下次当你拿起烙铁和SMA接头时，希望这份指南能让你胸有成竹，手下精准。毕竟，在追求卓越射频性能的道路上，每一个细节都值得被认真对待。
