SMA连接器是什么?一文读懂这种小身材、大作用的高频信号“接线员”

不知道你有没有注意过，家里的无线路由器、室外的手机基站，或者实验室里那些精密仪器上，总能看到一些带有螺纹的、小巧精致的金属接口?它们常常连接着各种黑色或白色的线缆。这些接口里，有一种非常常见且重要的类型，就是SMA连接器。如果你对无线通信、卫星信号或者任何涉及高频电路的设备感兴趣，那了解这个“小个头”就非常必要了。今天，我们就来聊聊，这个在幕后默默传递着高频信号的“接线员”到底是什么。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、基础定义：名字里的秘密}

首先，我们来破译一下它的名字。

“SMA”其实是“SubMiniatureversionA”的缩写，直译过来就是“超小型A版本”。这个名字非常贴切地点出了它的两个核心特征：

超小型

在它被发明的时代(上世纪60年代左右)，相对于当时主流的N型、BNC等同轴连接器，它的体积确实小巧得多。

A版本

这通常意味着它是该系列中的标准或初始设计。

所以，你可以把它理解为：一种标准化的、小型化的同轴射频连接器。

它的主要任务，就是在设备与设备之间、设备与线缆之间，建立起一条可靠的高频信号传输通道。

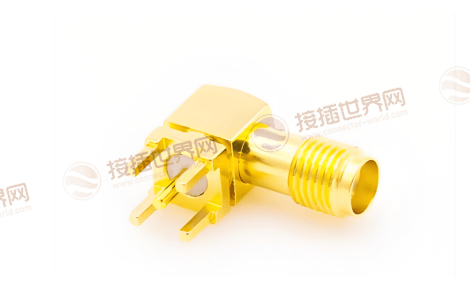

二、核心结构：同心圆里的学问

别看它小，内部结构却很精妙，理解它的结构，就能明白它为什么擅长传输高频信号。

一个完整的SMA连接器系统，需要一公一母配对使用，它们都遵循“同轴”结构——就像共享同一个圆心的几层管子。

1.中心导体：

最核心的部分，是一根金属针(公头)或一个带弹性的金属套筒(母头)，它负责传输主要的信号电流。

2.绝缘介质：

包裹在中心导体外面的一层绝缘材料，通常是白色的聚四氟乙烯，它的作用是保持中心导体与外导体同心，同时提供电气绝缘。

3.外导体：

最外层的金属壳体，同时起到屏蔽层和机械连接的双重作用，公头和母头通过精密螺纹旋紧在一起，确保了连接的稳固和屏蔽的连续性。

4.接口标准：

标准的SMA连接器，其外导体内径为4.13毫米，特性阻抗严格设计为50欧姆，这个统一的“语言”保证了不同厂家设备间的兼容性。

这种“同心圆”结构，能将电磁场完美地约束在内、外导体之间，像水管引导水流一样引导高频信号，有效防止信号向外辐射(干扰别人)或外部干扰进入(被别人干扰)。

三、核心特点：为何它是高频应用的“常客”?

SMA连接器能在众多领域站稳脚跟，得益于它几个突出的特点：

宽频带工作

它的设计使其能够工作在非常宽的频率范围内。普通商用级SMA通常能可靠工作到12.4GHz或18GHz，而高性能版本甚至可以达到26.5GHz或更高。这覆盖了从移动通信、Wi-Fi到卫星通信的许多重要频段。

连接稳固可靠

螺纹锁紧的方式提供了很强的机械保持力，抗振动、抗拉扯性能好，不像某些卡扣式连接器容易意外松脱。

性能稳定

良好的屏蔽性和一致的阻抗，使得信号在通过时损耗低、反射小(即电压驻波比VSWR低)，保证了信号传输的质量。

体积相对小巧

虽然在今天看来已不算极致微小，但其尺寸在性能、可靠性和空间占用之间取得了很好的平衡，非常适合电路板、模块化设备之间的互连。

四、无处不在的应用：你在哪里能见到它?

SMA连接器的身影遍布各个需要处理高频信号的角落：

无线通信

这是它的主战场，手机基站的天馈系统、无线路由器的天线接口、对讲机、GPS天线等，大量使用SMA连接器。

测试与测量

频谱分析仪、网络分析仪、信号发生器等高端仪器的输入输出端口，经常采用SMA接口，以确保测试精度。

航空航天与国防

雷达设备、卫星通信终端、电子战系统等对可靠性要求极高的领域，都能看到它的身影(通常采用更苛刻的军标版本)。

射频识别与物联网

很多RFID读写器、物联网传感节点，也使用SMA接口来连接外置天线。

爱好者的工作台

业余无线电爱好者、电子DIY玩家，也经常使用SMA连接器来制作和连接各种天线。

五、重要区分：别和它们搞混了

初学时，很容易将SMA和其他“长得像”的连接器混淆。记住这几个关键点：

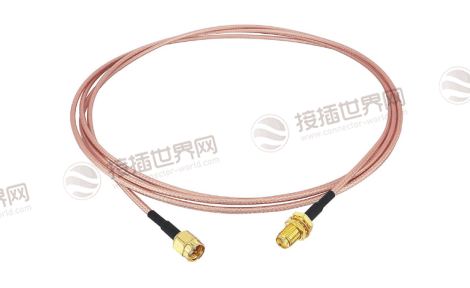

SMAvs.RP-SMA

这是最常见的混淆。RP-SMA是“反极性SMA”，它的公头和母头的中心导体/外导体性别是反过来的。常见于消费级Wi-Fi设备，主要是为了法规合规，防止用户随意更换高增益天线。物理上不兼容，强行混插会损坏设备!

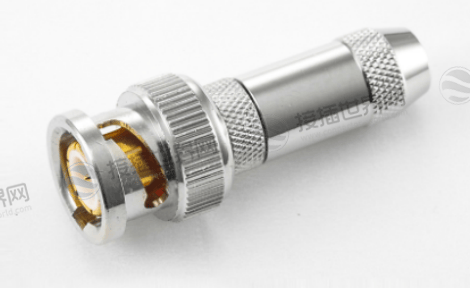

SMAvs.BNC

BNC是卡扣式连接(一拧一卡)，插拔更快，但工作频率上限较低(通常<4GHz)，多用于视频监控、低频测试仪器。

SMAvs.N型

N型连接器体积更大，功率容量更高，频率性能也很好，常用于基站、大功率电台等需要更高功率处理能力的场合。

简单来说，SMA是小型、螺纹连接、主打高频性能的“精干专家”。

所以，SMA连接器是什么?

它远非一个普通的“螺丝接口”。它是一个融合了精密机械加工、电磁场理论和材料科学的微型化杰作。

作为射频信号世界里的“标准普通话”，它以小巧的身躯、稳固的连接和优秀的宽带性能，默默支撑着我们现代无线通信的基石。

从你掌中的手机信号，到头顶的卫星广播，背后可能都有一串SMA连接器在忠实地履行着传递信号的职责。

理解它，就像是拿到了进入高频电子世界的一把基础钥匙。下次当你再看到那个带着螺纹的小金属头时，希望你能会心一笑，知道这个低调的“接线员”正在处理着多么重要的信息。
