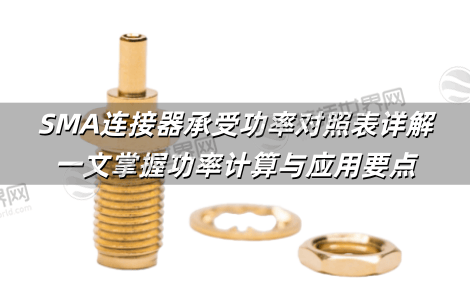

SMA连接器承受功率对照表详解 一文掌握功率计算与应用要点

当你在设计一台射频功放、挑选测试系统的大功率线缆，或者评估一个基站天馈接口时，一个无法回避的问题就会跳出来：我用的这个SMA连接器，到底能承受多大的功率?如果超功率使用，轻则信号失真，重则可能因过热或打火而永久损坏。要回答这个问题，很多人会本能地想要一张“SMA连接器承受功率对照表”。但现实中，这个“对照表”并非一张简单的、放之四海而皆准的表格，而是一组需要解读的曲线和参数。今天，我们就来深入探讨，到底是什么决定了SMA的功率极限，以及如何在实际应用中安全地“对表”选型。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、核心概念：为何没有“万能”的功率表?}

首先必须建立一个关键认知：

你不能简单地记住一个诸如“SMA连接器可以承受50瓦”这样的孤立数字。

它的峰值功率承受能力是一个动态值，主要取决于两个最核心的因素：

1.工作频率

这是影响最大的变量。随着频率升高，信号在导体中的趋肤效应加剧，导致电阻增加、损耗变大，产生的热量也更多。

同时，高频下介质材料(如连接器内部的聚四氟乙烯)的损耗也会增加。因此，同一款连接器，在1GHz下能承受的功率，通常远高于在18GHz下能承受的功率。

2.电压驻波比

VSWR衡量的是阻抗匹配的程度。当VSWR>1时，意味着存在信号反射。反射波与入射波叠加，会在连接器内部某些点形成异常高的峰值电压，这个峰值电压很容易超过内部介质的绝缘强度，引发电晕放电或电弧打火，这是瞬间损坏连接器的主要原因，因此，实际系统下的VSWR直接决定了安全功率的上限。

因此，任何有参考价值的“功率对照表”，都必须明确标注其对应的测试频率范围和假设的VSWR条件(通常假设为理想的1.0)。

二、功率对照表示例与解读

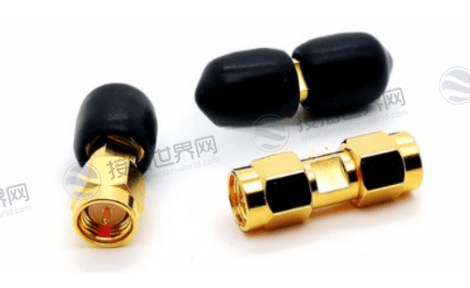

我们以一款典型的、性能中等偏上的SMA连接器为例，其功率数据通常以图表或表格形式呈现于产品规格书中。

下面是一个基于常见规格整理的理论参考对照表示例，它直观地展示了功率随频率升高而衰减的趋势：

如何解读此表：

理想条件：表中的数据是在完美匹配(VSWR=1)和标准环境下的实验室数据。它是连接器的“理论极限”，而非“安全工作值”。

平均功率：指的是连续波信号下的长时间平均功率。对于脉冲信号，需要根据占空比计算平均功率，并确保其低于表中对应频率的限值。

频率外推：如果你的工作频率不在表格所列点，千万不要简单线性插值。应该查阅制造商提供的功率-频率曲线图，这是最准确的依据。

三、关键计算：从峰值电压理解功率极限

理解功率极限背后的物理原理，能帮助你更好地应用对照表。

连接器的功率极限，本质上受限于介质材料的击穿电压。

计算公式为：P=V²/(2Z₀)

其中，P为功率(瓦)，V为峰值电压(伏)，Z₀为特性阻抗(50Ω)。

例如，假设某SMA连接器内部介质的击穿电压峰值为1500V，那么在理想匹配下，其能承受的最大理论功率为：

P_max=(1500)²/(250)=2,250,000/100=22,500W

这个值在直流或低频下似乎很高。然而，当VSWR变差时(比如VSWR=2.0)，在电压波腹点的实际峰值电压会大幅升高，可能迅速接近击穿电压，从而导致实际安全功率急剧下降。

这正是为什么高VSWR环境下必须大幅降额使用。

四、工程实践：如何安全选型与应用?

在实际项目中，请遵循以下步骤，将“对照表”转化为安全的设计：

1.获取权威数据

不要依赖网络传言或二手信息。直接向你选定的连接器制造商索取最新、最详细的产品规格书。重点关注其中的“平均功率vs.频率”曲线图和“峰值功率vs.频率”曲线图。

2.确定最严苛工况

明确你系统的最高工作频率。

估算或测量系统在连接器处的最差VSWR(而非最佳值)。

评估环境温度。高温会降低功率承受能力，通常规格书数据基于25°C，温度每升高，功率需降额。

3.严格应用安全余量(降额)

对于VSWR>1.0的情况，必须进行功率降额。一个常见的工程经验法则是：实际应用功率≤(规格书功率/VSWR)。例如，规格书在6GHz、VSWR=1时功率为100W，若你的系统VSWR实测为1.5，则安全功率不应超过100W/1.5≈67W。

对于高可靠性应用，建议额外施加20%-30%的降额余量。

4.区分平均功率与峰值功率

对于连续波(CW)信号，直接使用平均功率限制。

对于脉冲调制信号，需确保平均功率不超过平均功率限值，同时峰值功率不超过峰值功率限值，计算平均功率：P_avg=P_peak占空比。

总而言之，理解和应用“SMA连接器承受功率对照表”的关键，在于认识到它是一张有条件、有背景的动态地图，而非一个静态的数字标签，它的核心价值在于揭示了功率、频率和匹配状况之间深刻的相互制约关系。

在工程实践中，最安全的做法永远是：依据官方规格书，在明确自身系统最恶劣工况的前提下，施加充分的安全降额余量。

忽视频率依赖、忽视VSWR的影响、盲目相信一个孤立的最大功率值，是射频大功率系统中最常见的设计风险之一。

希望本文能帮助你建立严谨的功率评估习惯，让每一个SMA连接器都在其安全、舒适的能力范围内稳定工作，为你的系统保驾护航。

记住，在对功率的精打细算里，藏着的是对系统长期可靠性的巨大投资。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
