泰科1-1554979-9是一款缆到板（Cable-to-Board）连接器系统，设计用于印刷电路板（PCB）水平安装。该连接器为4位双排（行数2）结构，采用通孔焊接工艺固定于PCB，不具备密封性和屏蔽功能。其端子采用锡（Sn）镀层，触点间距（中心线）为2毫米（约0.078英寸），可承载最大2.5A电流。支持-40℃至85℃（-40℉至185℉）的工作温度范围，兼容回流焊工艺，适配键控代码A的对接公端（尺寸：宽度0.5mm/厚度0.4mm）。作为泰科电子（TE Connectivity）产品，广泛应用于工业、汽车电子、通讯及消费电子等领域，体现了该企业在连接器领域的可靠设计与制造标准。

一、1-1554979-9中文手册

分类	详情

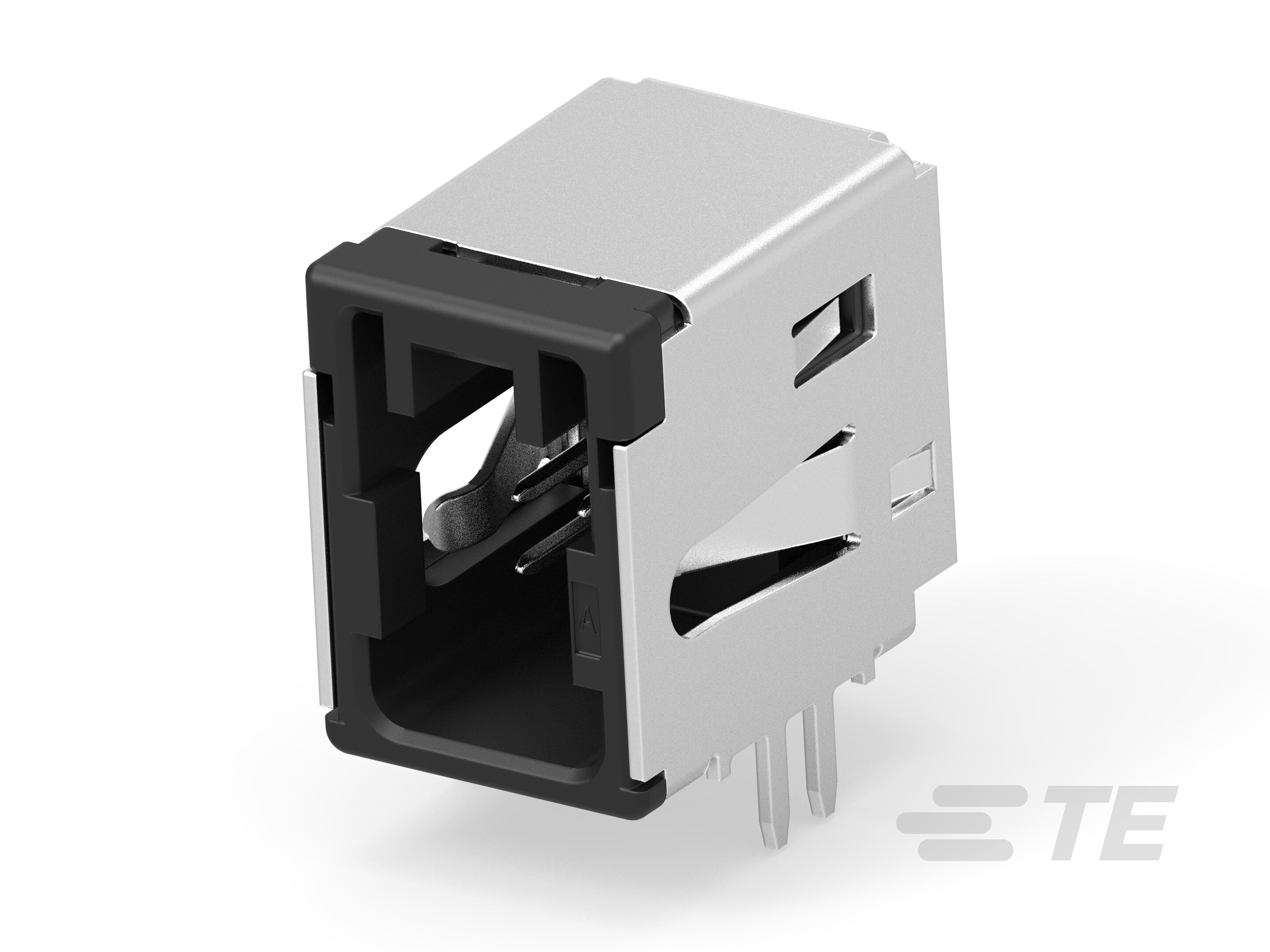

产品图
产品型号	1-1554979-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	A
外部端子电镀材料	锡 (Sn)
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.015in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	面板安装
中心线（间距）	2mm[.078in]
工作温度（最大值）	85°C[185°F]
工组温度范围	-40 – 85°C[-40 – 185°F]
焊接工艺	支持回流焊
屏蔽	否
封装方法	Box
封装数量	800
采购入口	1-1554979-9现货
原厂手册	1-1554979-9数据手册.PDF

二、1-1554979-9配套型号

三、1-1554979-9适用领域

泰科1-1554979-9连接器凭借其宽广工作温度范围、键控对准机制及稳定缆到板连接系统，广泛应用于以下领域：

1. 工业自动化与机械控制：工作温度范围-40°C至85°C支持在工厂及生产线等高振动环境中可靠运行，水平面板安装稳固PCB连接，适配传感器信号传输与控制链路部署。

2. 汽车电子系统：键控代码A确保端子精准对准（对接公端宽度0.5mm），防止线束接口误插，适用于车载ECU及信号模块，结合2.5A电流处理能力保障行车安全与电信号可靠性。

3. 消费电子产品：如家电及智能设备，2行4位布局（中心线间距2mm）平衡连接密度与空间效率，锡电镀端子支持低功率信号传输，简化内部布线与设备组装流程。

4. 通信与数据传输：缆到板连接方式灵活适配路由器、交换机内部线路，2mm间距优化信号完整性，通孔焊接与回流焊兼容性增强抗干扰表现，维持稳定数据传输。

5. 仪器仪表应用：-40°C至85°C工作温度适应工业仪表及基础医疗设备内部环境，可维修结构简化维护操作，水平安装适配紧凑设计需求。

该连接器通过键控对准机制、通孔焊接固定及温度适应性，确保在多场景中实现高效稳定连接，水平安装设计进一步提升空间布局灵活性。

四、1-1554979-9常见问题与解决方案

泰科1-1554979-9是一款缆到板连接器，专为印刷电路板水平安装设计，支持4位、2行配置和通孔焊接，工作温度范围在-40°C至85°C。其非密封特性和键控代码A使其在应用中需重点关注机械稳定性和环境适应性。以下列出该产品的常见问题及其专业解决方案，以提升安装可靠性和长期性能。

1. 安装松动或脱落

问题：面板安装模式下缺乏内部固定机制，易因外部振动或机械应力导致连接器位移。

方案：增加外部应力消除附件（如卡扣或绑带），优化安装结构以分散受力点，确保电缆张力均匀分布。

2. 密封性不足

问题：非密封设计在潮湿或粉尘环境中可能引发污染物渗入，影响电导性能。

方案：定期清洁接口区域，并辅以外部硅胶密封措施，同时控制环境湿度不超过80%RH以降低风险。

3. 端子接触不良

问题：2.5A额定电流下，锡镀层端子若压接不当或氧化易导致接触电阻升高，影响信号传输稳定性。

方案：严格按压接高度公差±0.2~0.5mm操作，使用专用清洁工具移除氧化层，必要时及时更换端子。

4. 高温适应性缺陷

问题：最高工作温度85°C限制下，长期暴露于高温场景可能导致材料疲劳或焊接点弱化。

方案：避免持续高温操作环境，增强散热结构，并在应用前验证回流焊工艺符合热循环要求。

5. 键控对准偏差

问题：键控代码A未精确匹配公端接口时，易引发连接错位或不稳定接合。

方案：安装前双重核对键控代码和端子序列，采用机械对准工具辅助定位，确保无偏差对接。
