泰科TE 2-776865-1连接器中文手册_现货采购_配套型号指南

TE泰科2-776865-1是一款单排一位线到板信号连接器，专为印刷电路板水平安装设计。其端子内外均镀金，提升导电性和抗腐蚀性能，最大电流1安培，插针直径0.48毫米。采用通孔免焊端接方法，简化安装效率。工作温度范围覆盖-40°C至125°C，UL94V-1/V-2阻燃等级保障安全，适用于信号传输和工业控制环境。

一、2-776865-1中文手册

分类	详情

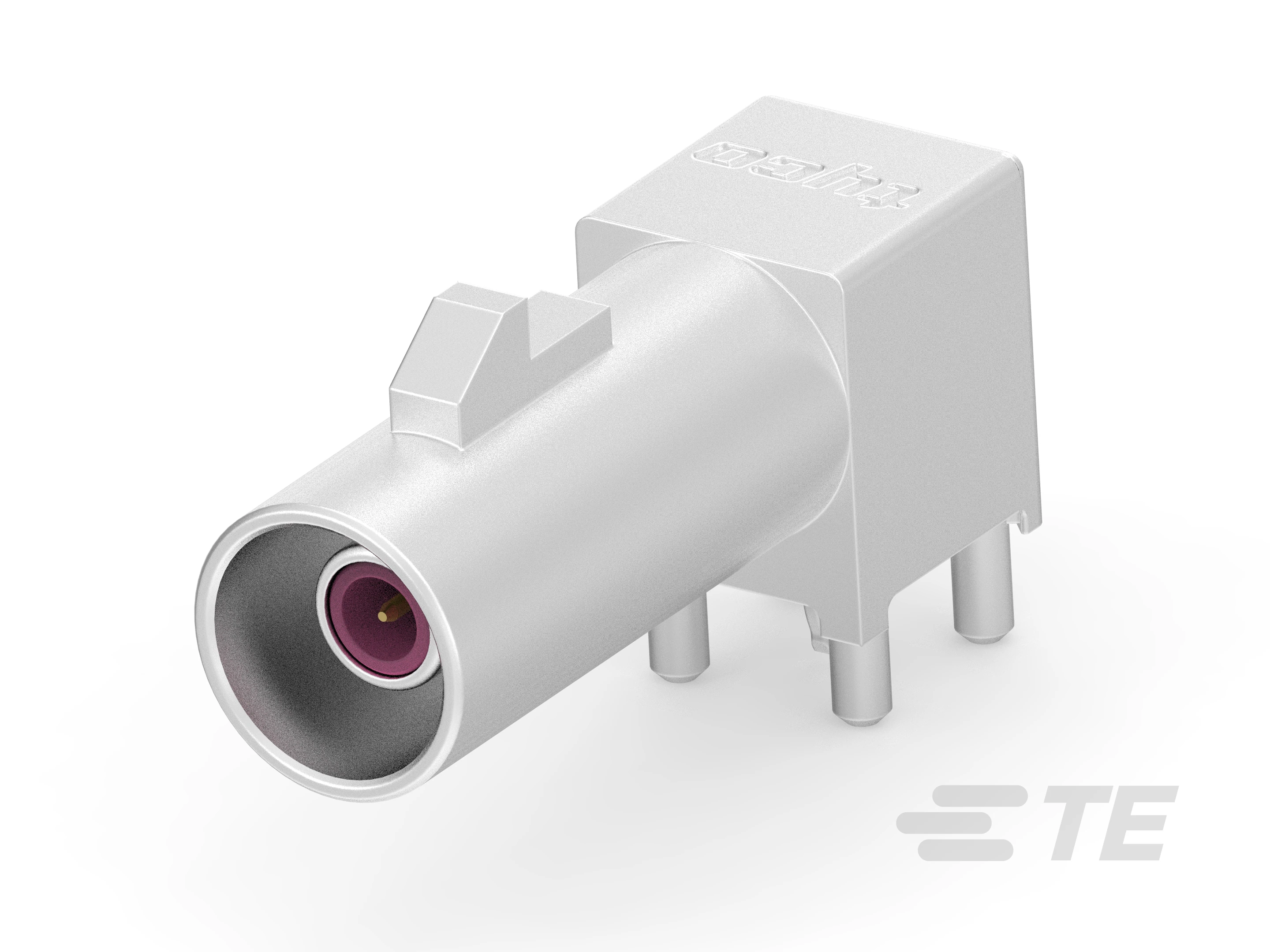

产品图
产品型号	2-776865-1
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	水平
位数	1
连接器和键控代码	Z
端子接触部电镀材料	金 (Au)
外部端子电镀材料	金 (Au)
接合插针直径	.48mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 免焊连接
连接器安装类型	板安装
工作温度（最大值）	125°C[257°F]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
采购入口	2-776865-1现货
原厂手册	2-776865-1数据手册.PDF

二、2-776865-1配套型号

三、2-776865-1适用领域

泰科2-776865-1连接器凭借其精准对接能力、高可靠性及宽温工作性能，专为低电流信号传输设计，主要适用于以下领域：

1. 工业控制与自动化设备：键控代码Z与水平板安装设计防止振动环境下的误插风险，工作温度范围覆盖-40°C至125°C，适配PLC模块、传感器接口等工业场景，确保控制信号的持续稳定传输。

2. 汽车电子信号系统：金（Au）触点电镀保障低接触电阻与耐腐蚀性，通孔免焊端接提供机械稳定性，适用于ECU控制单元、车载仪表盘等低电流信号连接，满足车辆高低温环境下的可靠性要求。

3. 消费电子产品内部布线：单行1位紧凑布局（免密封设计）适配空间受限场景，1A电流容量支持信号级应用，如智能家电控制板、小型设备PCB的线到板连接，简化装配流程。

4. 通信与数据传输硬件：金镀层端子减少信号衰减，板安装结构兼容路由器、交换机等设备内部单点信号传输，4mm间距优化空间利用与点对点连接精度。

5. 测试仪器与原型开发：水平PCB安装方向简化手工焊接与调试，UL 94V-1/V-2阻燃材料提升实验室环境安全性，支持快速迭代测试板连接需求。

该连接器通过键控对准机制、宽温适应性及低电阻端子设计，为严苛环境下的低功耗信号传输提供精准可靠的解决方案，金色镀层进一步增强触点耐久性。

四、2-776865-1常见问题与解决方案

1. 安装稳定性不足

问题：水平板装的单点位设计缺乏额外固定结构，振动场景易位移。

方案：增加PCB辅助固定支架（如金属卡扣或粘接底座），优化应力分散设计。

2. 端子氧化风险

问题：金镀层端子长期暴露于工业环境（湿度>80%）时接触面易氧化。

方案：在含硫气体环境中加装防护盖板，使用惰性气体吹扫端子接触面，定期电气测试监控接触电阻。

3. 高温环境失效

问题：尼龙6/6外壳长期接近125℃极限温度时易软化变形。

方案：确保工作环境≤100℃（预留25℃安全裕度），高温区域更换为金属壳体型号（如已验证的77X系列）。

4. 压接工艺偏差

问题：通孔免焊连接对压接高度公差敏感（±0.05mm）。

方案：采用TE官方压接工具（零件号：XXXXX），每日校验压接高度，执行IPC-A-610标准拉力测试。

5. 键控系统错误

问题：键控代码Z与公端配合需零偏差对准。

方案：在批量组装线上安装激光定位导向装置，前置防错检具验证键槽角度（公差±0.5°）。
