泰科2496103-4是一款线到线公端子护套连接器，不可密封，壳体为酒红色。其设计采用2行4位布局，出线角度180°，键控代码D用于防误插。端子通过压接方式端接电线或电缆，适用于自由悬挂安装。该连接器工作温度范围宽广（-40°C至105°C），但无位置保证机制，适合汽车、工业等电缆端连接场景。
一、2496103-4中文手册
| 分类 | 详情 |
|---|---|

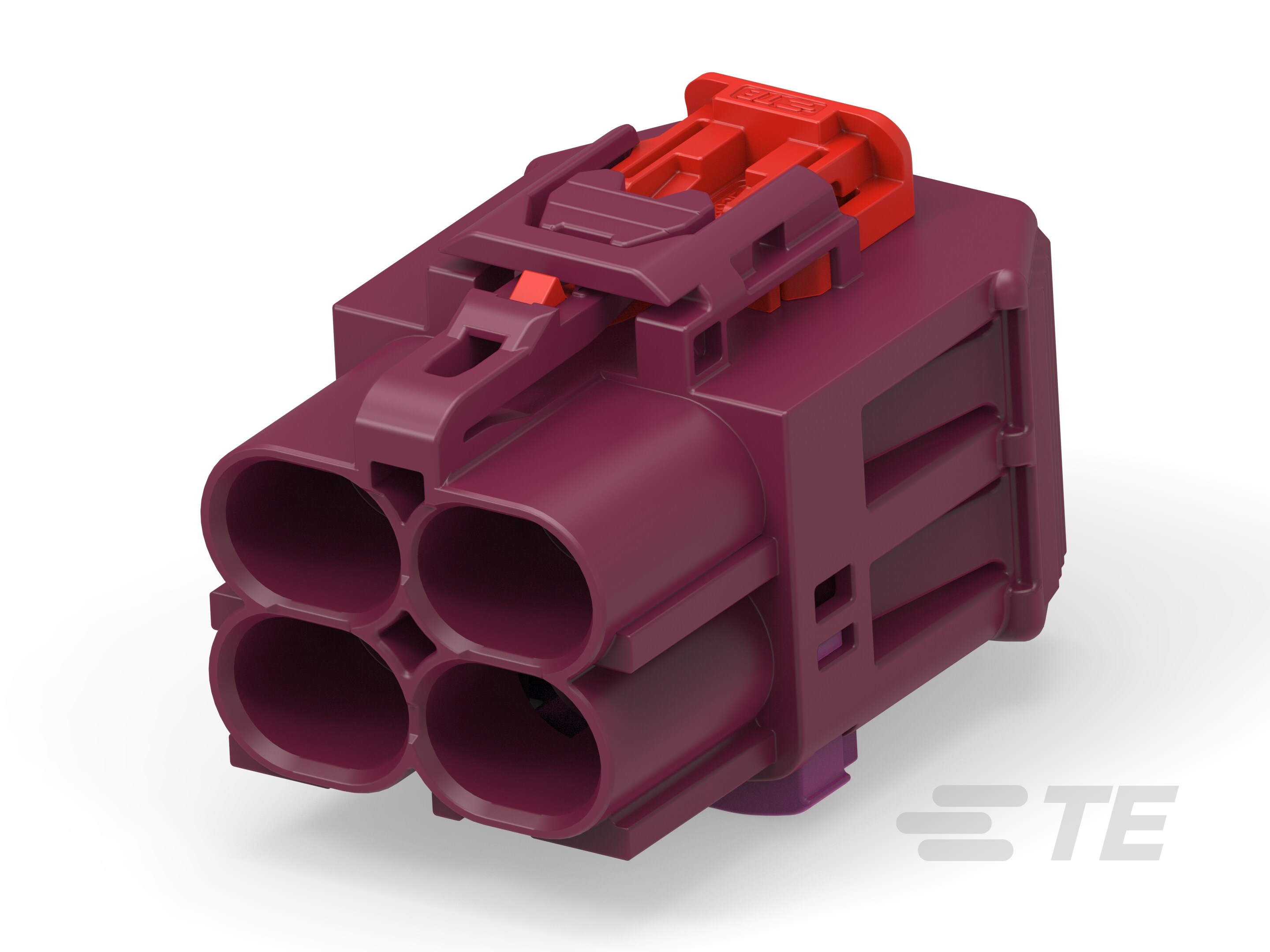

| 产品图 |  |
| 产品型号 | 2496103-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 2 |
| 位数 | 4 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2496103-4现货 |
| 原厂手册 | 2496103-4数据手册.PDF |
二、2496103-4配套型号
| 配套型号 | 产品图 |
|---|---|

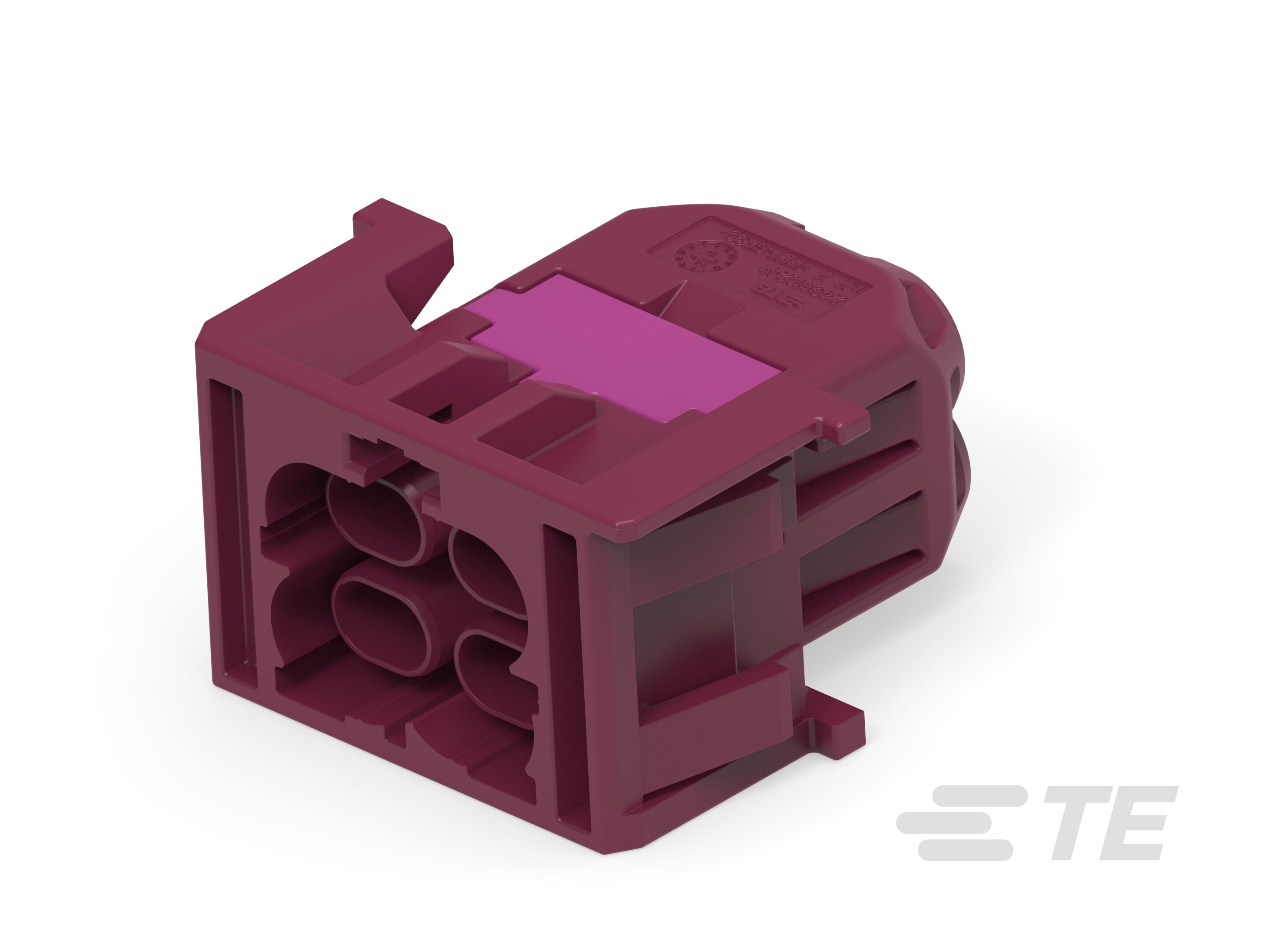

| 2386629-4 |  |
| 更多配套型号查询 | 2496103-4配套型号大全 |
三、2496103-4适用领域
泰科2496103-4连接器凭借其高可靠性、宽温度适应性和便捷安装设计，广泛应用于以下领域：
1. 工业自动化与机械控制：键控代码D防止误插，工作温度范围-40°C至105°C适应工厂和机械环境的高振动与温差变化，线到线系统配合压接端接确保控制信号和电源传输的稳定性，2×4位布局优化连接密度。
2. 汽车电子系统：键控代码D和180°出线角度增强接口精准对准，适用于车载ECU、传感器及线束管理，避免误插故障，酒红紫壳体便于识别，保障行车安全与信号完整性。
3. 一般工业设备与消费电子：自由悬挂安装方式适配空间受限场景，压接端接简化电线连接，支持机器控制面板、自动化仪表等设备的快速布线和维护，宽温度范围提升长期可靠性。
4. 通信与数据传输：线到线连接系统结合2行4位布局(180°出线角度)，强化高速数据传输的抗干扰能力，适用于路由器、交换机内部接线或其他低干扰通信设备，确保信号传输效率。
5. 测试与实验设备：耐用性设计和宽工作温度范围(-40°C至105°C)支持实验室仪器或工业测试台的反复连接与拆卸，自由悬挂安装灵活处理电缆排布。
该连接器通过键控对准和压接端接机制，在复杂环境中实现高效稳定连接，酒红紫壳体提升在工业系统中的易辨识度。
四、2496103-4常见问题与解决方案
1. 安装松动或脱落
问题：电缆安装（自由悬挂）缺乏固定点，易受振动或外力影响，导致连接器位置不稳或脱落。
方案：添加应力消除附件（如卡扣、绑带），确保电缆受力均匀，或增加支撑结构分散应力，避免自由悬挂导致的失效。
2. 密封性不足
问题：可密封功能缺失，密封性不足，在湿度高或污染环境中易渗入污染物（如灰尘或湿气）。
方案：控制环境湿度（建议≤80%RH），避免在恶劣环境中使用；定期清洁连接面，或使用硅胶密封圈等外部增强防护措施。
3. 端子接触不良
问题：压接不当（如高度偏离公差）或端子氧化导致接触电阻升高，影响电气连接稳定性。
方案：按压接高度公差（±0.2~0.5mm）规范操作，使用专用工具清洁端子氧化层，必要时更换端子，确保可靠连接。
4. 外壳变形或腐蚀
问题：塑料外壳（如尼龙材料）在高温（>105°C）或腐蚀性液体环境中易变形或退化。
方案：避免暴露于强酸/碱环境；工作温度不超过105°C，高温场景下检查外壳完整性或更换为金属外壳替代型号。
5. 键控错位或对准偏差
问题：键控代码D未正确匹配公端连接器，导致对准偏差或连接不稳定。
方案：安装前核对键控代码D及其匹配端子的排列顺序，使用对准工具辅助定位，确保精准对接。
