泰科TE 2324148-1连接器中文手册_现货采购_配套型号指南
泰科2324148-1是一款单行4位缆对板插头连接器，专为高速数据传输设计。采用90°出线角度，主体由耐高温PBT GF15材料制成，配有无尖刃结构及弹簧锁机制，确保稳定连接。端子带金接触镀层和镍外部镀层，提供100Ω阻抗下优异的信号完整性，支持0-3000MHz频率、60VDC电压及2.5A最大电流。IPX9K密封等级与宽温适应性（-40°C至105°C）使其适用于恶劣环境的工业设备及车载高速电路。压接式线缆端接结合HSD屏蔽设计，保障高效数据通信可靠性。
一、2324148-1中文手册
| 分类 | 详情 |
|---|---|

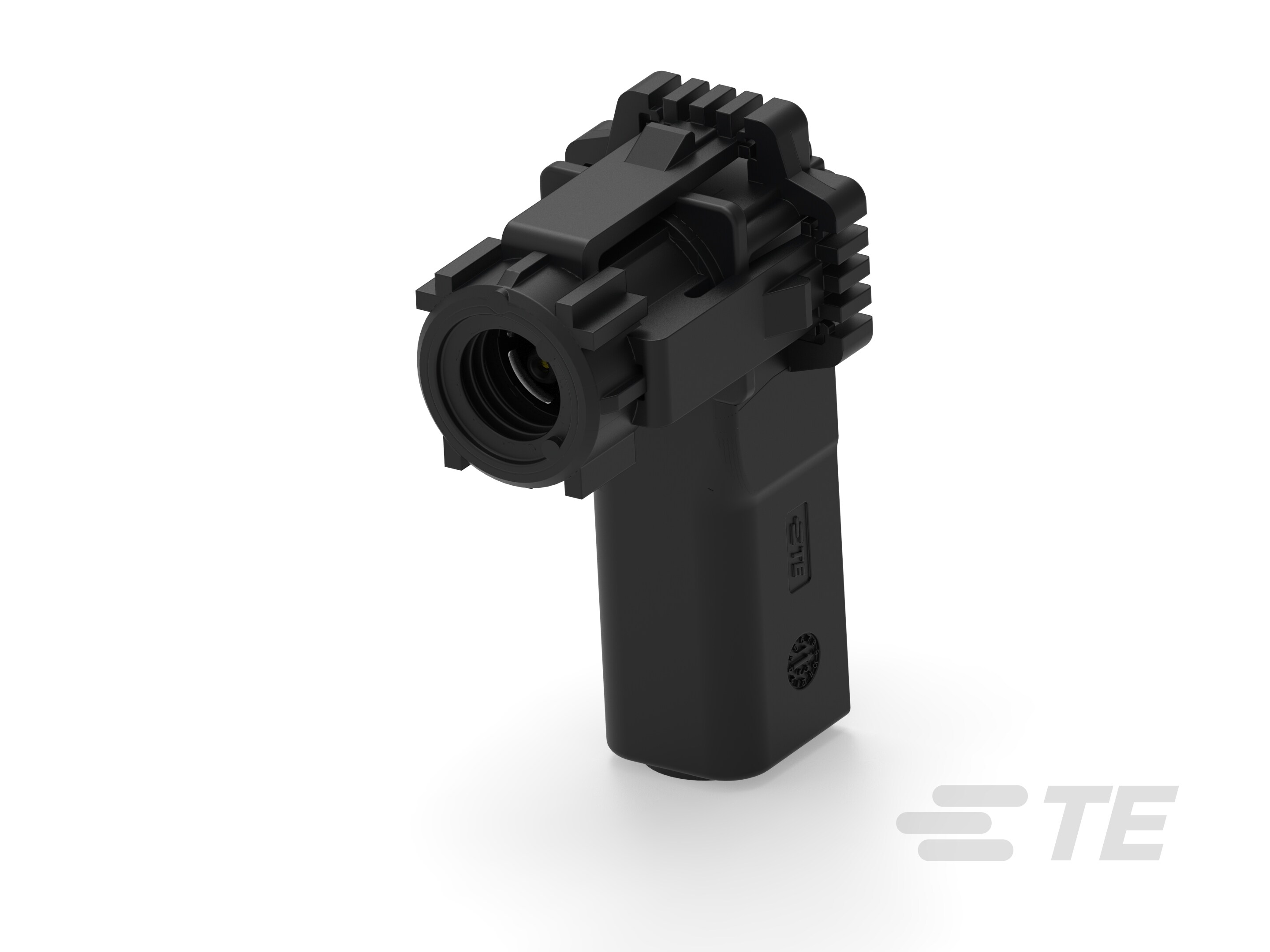

| 产品图 |
|
| 产品型号 | 2324148-1 |
| 主要锁定特性 | 无尖刃主体 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到板 |
| 可密封 | 是 |
| 连接器和壳体类型 | 插头 |
| 行数 | 1 |
| 弹簧锁 | 带有 |
| 位数 | 4 |
| 阻抗(Ω) | 100 |
| 工作电压(VDC) | 60 |
| 主体材料 | PBT GF15 |
| 出线角度 | 90° |
| 连接器和键控代码 | A |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 镍 (Ni) |
| 接合插针直径(mm) | .6 |
| 端子额定电流（最大值）(A) | 2.5 |
| 线缆端接方法 | 压接 |
| 壳体颜色 | 黑色 |
| 中心线（间距）(mm) | 2 |
| 连接器高度(mm) | 22.85 |
| 产品长度(mm) | 33.7 |
| 产品宽度(mm) | 12.3 |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | HSD |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | 高速数据 |
| IP 等级 | IPX9K |
| 电介质材料 | PBT |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2324148-1现货 |
| 原厂手册 | 2324148-1数据手册.PDF |
二、2324148-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 暂无 | 暂无 |
三、2324148-1适用领域
泰科2324148-1连接器凭借其出色的耐用性、高压防水防护及高速数据传输性能，适用于多种严苛环境中的应用场景。该连接器采用PBT GF15主体材料（耐受温度范围-40°C至105°C）、IPX9K密封等级（提供高压喷淋水防护）、90°出线角度设计及屏蔽结构，并结合金电镀端子（确保信号完整性）和弹簧锁机制（增强连接稳定性）。其高速数据能力（工作频率0-3000MHz）和精准布局（中心间距2mm，位数4）支持高效信号处理。以下是其主要适用领域：
1. 工业自动化与机械控制：高强度PBT GF15外壳和宽温范围（-40°C至105°C）耐受工厂振动、尘埃和高温环境，IPX9K防护防止液体渗入，确保传感器、控制模块间的可靠数据传输与电源连接，如在生产线上稳定处理高速信号。
2. 汽车电子系统：IPX9K等级有效抵御雨水、油污侵蚀，键控代码A机制防止误插，高速数据接口适配车载ECU、传感器和线束系统，保障行车控制信号的完整性与安全性，尤其适用于电动车或ADAS模块。
3. 户外能源设备：IPX9K高压防水特性抵御风沙、雨水冲击，宽温范围适应极端气候，90°出线角度优化电缆布线，适用于太阳能逆变器、风力发电机组等紧凑设备内部，确保能量监控和数据传输的连续性。
4. 通信与数据传输：高速数据性能（阻抗100Ω，频率支持至3000MHz）与屏蔽设计减少信号干扰，支持路由器、基站及数据中心设备的线缆到板连接，4位单行布局（2mm间距）平衡密度与抗干扰能力，适用于5G设备或网络基础设施。
5. 其他工业设备应用：包括测试仪器或安防系统，利用端子接触部金电镀（降低电阻）和弹簧锁锁定结构（提供可靠应力消除），在粉尘、潮湿条件下实现长期稳定电源与数据互连。
该连接器通过弹簧锁锁定、IPX9K密封及高速设计，确保了在高压、多尘或高温复杂场景下的可靠连接与数据完整性，黑色外壳便于工业环境中的清晰识别。
