泰科TE 2-1554979-3连接器中文手册_现货采购_配套型号指南
泰科2-1554979-3是一款缆对板连接器，采用水平安装方式，适用于印刷电路板。该连接器具备2行共4个位数，中心间距为2mm，配备镀锡端子接触部，支持通孔焊接安装。其额定电流为2.5A，对接公端尺寸为0.5mm（宽）×0.4mm（厚），蓝色壳体设计。工作温度范围为-40℃至85℃，无密封与屏蔽功能，主要满足面板安装场景下的电气连接需求。
一、2-1554979-3中文手册
| 分类 | 详情 |
|---|---|

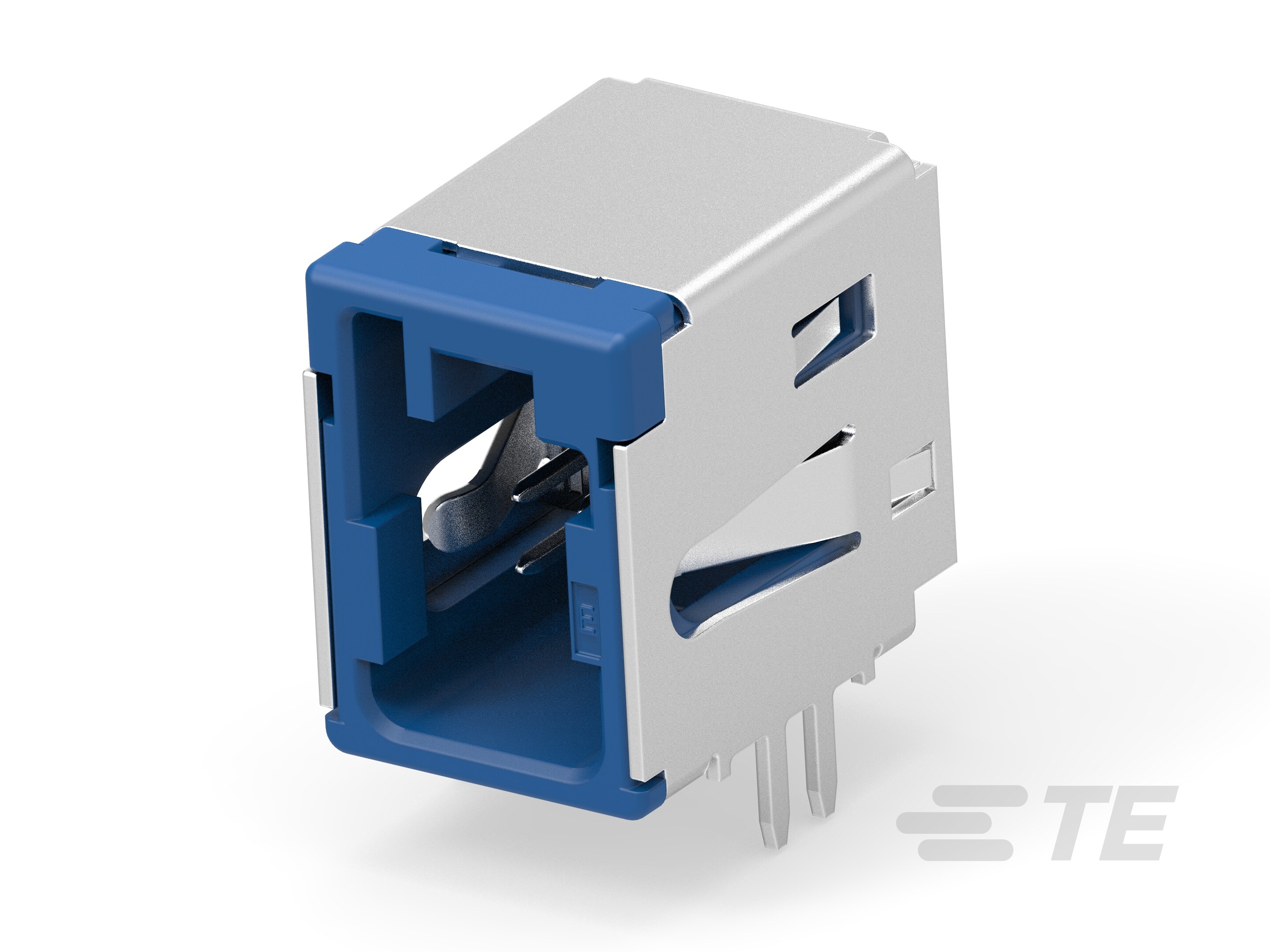

| 产品图 |  |
| 产品型号 | 2-1554979-3 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 连接器和键控代码 | E |
| 端子接触部电镀材料 | 后镀锡 |
| 外部端子电镀材料 | 锡 (Sn) |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.015in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| 连接器安装类型 | 面板安装 |
| 壳体颜色 | 蓝色 |
| 中心线（间距） | 2mm[.078in] |
| 工作温度（最大值） | 85°C[185°F] |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 屏蔽 | 否 |
| 采购入口 | 2-1554979-3现货 |
| 原厂手册 | 2-1554979-3数据手册.PDF |
二、2-1554979-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2293641-5 |  |
| 更多配套型号查询 | 2-1554979-3配套型号大全 |
三、2-1554979-3适用领域
泰科2-1554979-3连接器凭借其键控对准机制、宽工作温度范围及稳定的PCB端接性能，广泛应用于以下领域：
1. 工业自动化与控制系统：键控代码E及水平安装方向适应工厂环境下的高振动需求，支持传感器和控制信号传输的可靠连接，工作温度范围-40°C至85°C确保设备在多变工况中稳定运行。
2. 汽车电子组件：如ECU和车载线束接口，键控特性防止误插，配合通孔焊接端接增强耐久性，保障行车中振动场景下的信号完整性和电气安全性。
3. 通信设备与数据传输：缆到板连接方式适用于路由器、交换机内部布线，2mm间距设计兼顾连接密度与抗干扰能力，支撑高速数据链路的高效传输。
4. 消费电子与家用电器：2.5A额定电流及面板安装结构适配计算机、智能设备电源与信号接口，简化紧凑空间的电路板整合，提升设备内部连接的简易性和可靠性。
该连接器通过精准对接机制和耐用的电镀材料，在复杂应用场景中实现长期稳定的电气连接。
四、2-1554979-3常见问题与解决方案
1. 安装稳定性不足
问题：水平面板安装时，无辅助固定结构易受机械振动影响，导致连接器移位或脱焊。
方案：增设PCB支撑柱或卡扣式固定架，分散应力至板卡边缘；焊接后使用环氧树脂加固引脚。
2. 端子接触电阻异常
问题：锡电镀端子在高温（>80℃）或高湿环境下氧化，导致接触电阻升高，影响2.5A电流传输。
方案：按±0.05mm公差控制压接高度，定期用无水乙醇清洁端子；持续高温场景建议缩短维护周期至3个月。
3. 键控对位偏差
问题：键控代码E的公-母端未完全对准，引发插接错位或引脚弯曲。
方案：使用带导向槽的专用夹具辅助插合；安装前校验端子排列顺序（2×4位布局需严格对应）。
4. 高温环境适应性下降
问题：外壳在持续85℃极限温度下易加速老化，长期可致塑胶脆化变形。
方案：工作温度超过70℃时加装散热片；定期进行热成像检测，若外壳变色立即更换。
5. 焊点机械疲劳
问题：通孔焊接位在频繁插拔时易产生应力裂纹，导致电气中断。
方案：采用阶梯式预热焊接工艺（峰值温度245±5℃）；焊后增加X-ray检测确认填充率≥95%。
