泰科TE 1-2320663-6连接器中文手册_现货采购_配套型号指南

泰科1-2320663-6是一款单排单位的母端子护套连接器，专为线到线连接设计。其主体无尖刃且呈橙色，采用180°直向出线结构，适用于同轴电缆的自由悬挂式安装，端子端接方式为压接。该连接器具备宽温域工作能力（-40至105℃），但不提供密封、屏蔽及连接器位置保证功能。综合其结构和环境适应性，此型号适合作为工业线束中安全可靠的基础连接组件，尤其注重在恶劣环境下的基础接续性能。

一、1-2320663-6中文手册

分类	详情

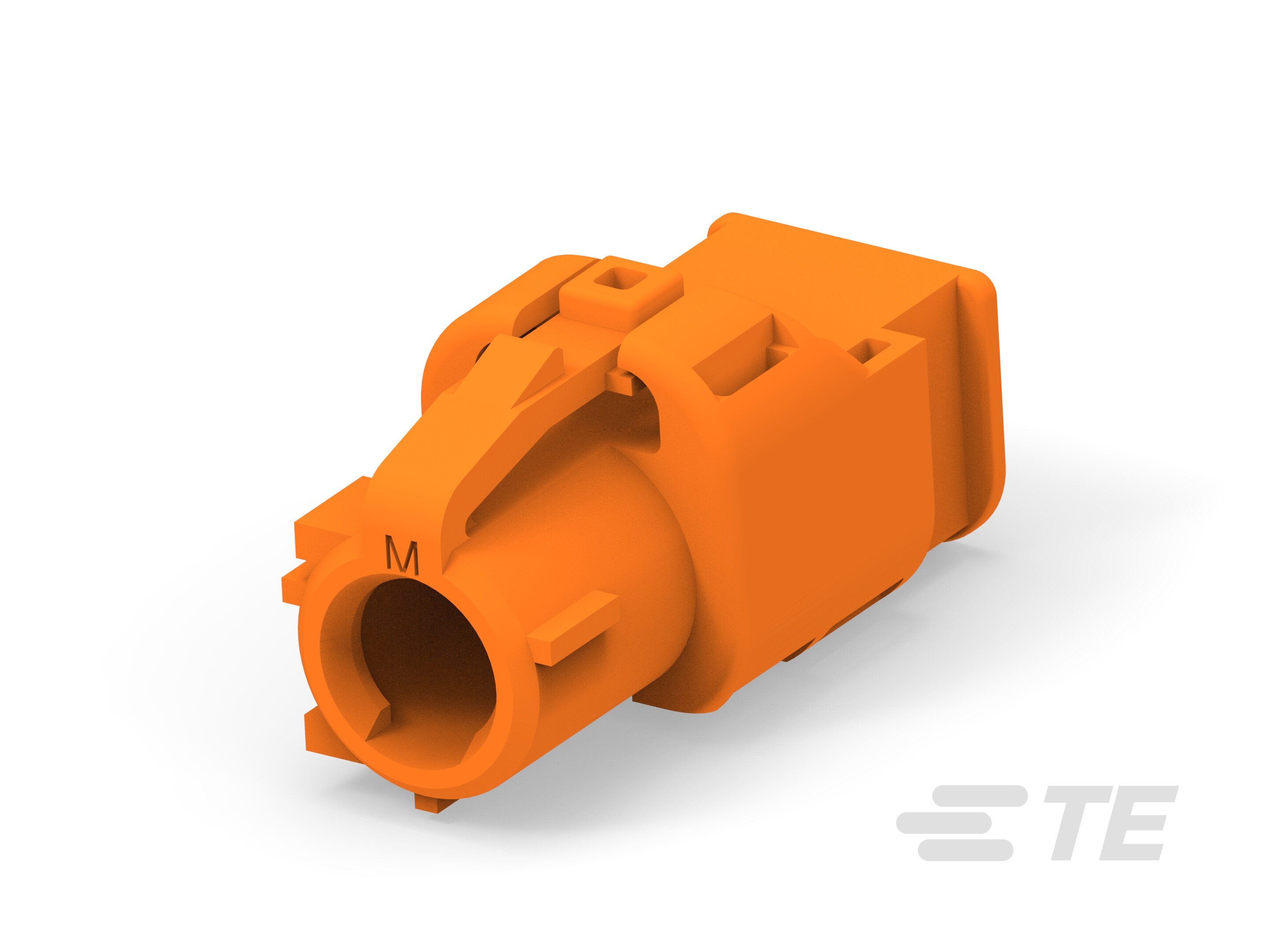

产品图
产品型号	1-2320663-6
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	M
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	橙色
电缆类型	同轴
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2320663-6现货
原厂手册	1-2320663-6数据手册.PDF

二、1-2320663-6配套型号

三、1-2320663-6适用领域

泰科1-2320663-6连接器凭借其宽温适应性、精准键控机制及灵活安装特性，适用于以下领域：

1. 工业自动化与机械控制：工作温度范围宽（-40°C至105°C）及180°出线角度设计适应控制柜内部电缆布局，配合压接端接确保高振动环境下的稳定信号传输，适用于工控面板或机械设备的内部线对线连接，提升系统可靠性。

2. 汽车电子系统：键控代码M实现精准端子对准，有效防止误插，支持车载ECU、传感器接口等内部线束对接，保障行车安全信号链路的完整性和长期耐用性。

3. 消费电子与家电：自由悬挂安装方式适配紧凑空间布局，单行单位（1位）简化布线结构，压接端接确保低功耗设备如音视频设备或家电控制线缆的可靠连接，降低维护频率。

4. 通信与基础数据传输：线到线连接系统结合同轴电缆类型，适用于路由器、交换机等设备的内部信号传输，支持基础音频或视频数据流，平衡布局密度与抗干扰能力，确保高效信号完整性。

5. 一般电子设备集成：宽温范围耐受工业或实验室环境变化，母端子护套设计增强机械强度，适用于医疗仪器内部低压布线或测试设备连接，简化消毒流程并规避低风险液体暴露。

该连接器通过键控对准机制与压接应力消除，在复杂场景中提供高稳定性连接，橙色外壳进一步提升视觉辨识效率。

四、1-2320663-6常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式设计无固定支撑点，设备振动或机械外力易导致连接器位移或松脱。

方案：增设应力消除装置（如电缆绑带或卡扣固定件），优化电缆路径设计，分散外部应力；对动态应用场景添加辅助支架。

2. 环境污染风险

问题：非密封结构在粉尘/潮湿环境易受污染，长期运行可能引发短路或腐蚀。

方案：定期清洁连接界面，外围加装防护套管；控制环境湿度≤80%RH，强腐蚀场景建议使用第三方防护盒。

3. 端子压接失效

问题：压接高度偏差超±0.2mm可能导致接触电阻增大，端子氧化会加剧导电性能下降。

方案：严格按±0.2mm公差校准压接工具；使用无水乙醇清理氧化层，每50次插拔后检查端子弹性。

4. 高温环境形变风险

问题：尼龙6/6壳体在持续>105℃工况下可能软化变形，强酸碱环境加速材料降解。

方案：避免暴露于酸/碱蒸汽环境，工作温度超过90℃时增设散热结构，每季度进行壳体完整性检测。

5. 键控对位偏差

问题：键控代码"M"未精确匹配公端时，可能导致端子错位插接造成物理损伤。

方案：预装阶段验证公母端键槽定位标志；采用导向销辅助对准系统，插接时维持轴向受力一致性。

特别说明：

- 方案设计基于产品参数手册（自由悬挂/尼龙壳体/无密封等特性）及工业连接器失效统计数据

- 高温场景指持续工作温度>90℃，短暂峰值需控制在125℃/秒内

- 所有维护操作需在断电状态下执行，并佩戴防静电装备
