泰科TE 2349433-9连接器中文手册_现货采购_配套型号指南
泰科2349433-9是一款单行单位母端子护套连接器，专为缆到板或缆到缆信号传输设计。其工作电压60V，温度范围覆盖-40°C至105°C，确保在恶劣环境下性能稳定。结构采用180°出线角度和水蓝色壳体，支持自由悬挂安装，便于布线集成；线缆端接方式为压接，配合端子上锁定特性及键控代码Z，提升对接可靠性。无屏蔽设计强调通用信号应用场景，体现了TE产品高兼容性、耐久性和环境适应性优势。
一、2349433-9中文手册
| 分类 | 详情 |
|---|---|

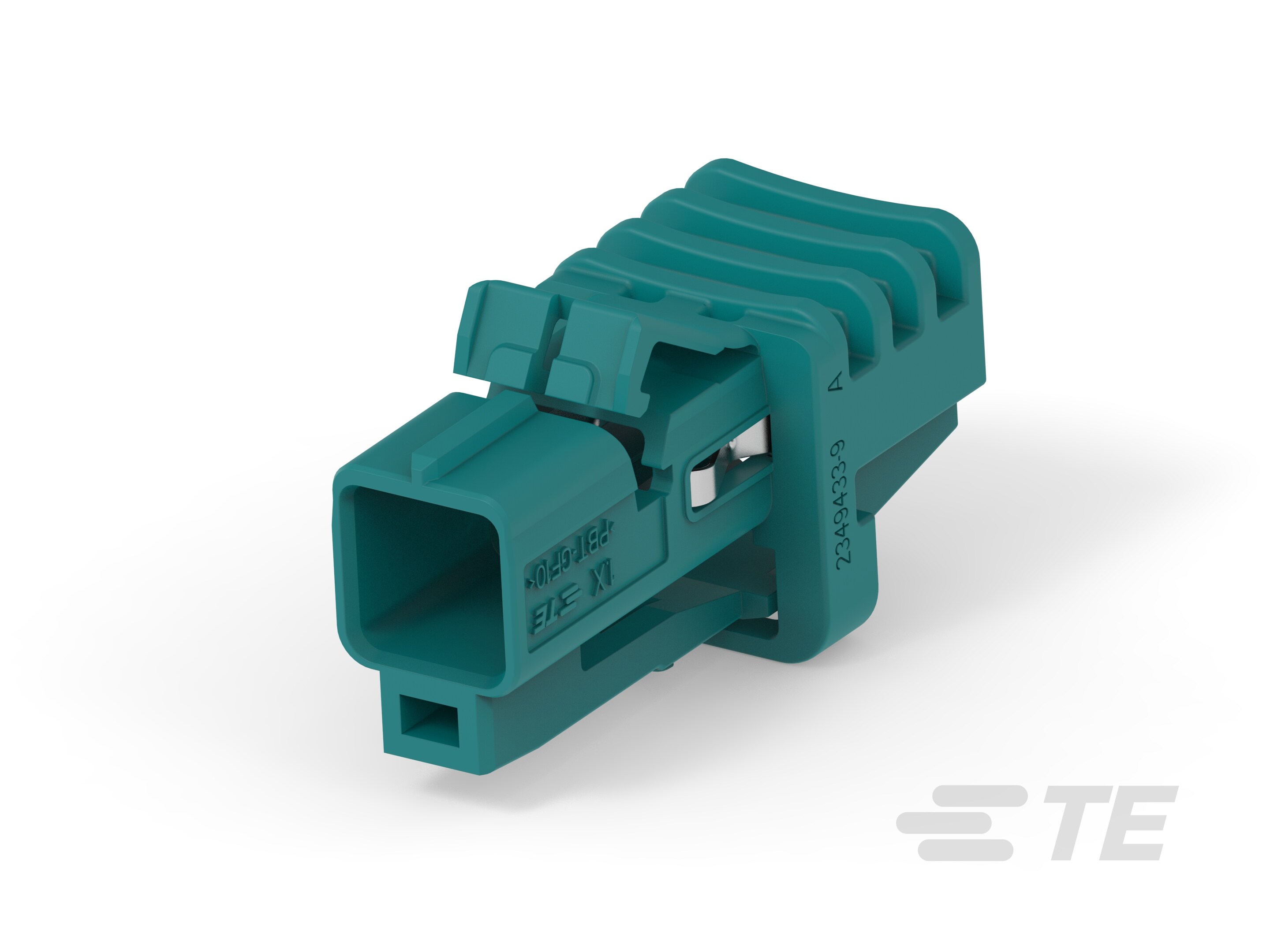

| 产品图 |
|
| 产品型号 | 2349433-9 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到板 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 60 |
| 出线角度 | 180° |
| 连接器和键控代码 | Z |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 水蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2349433-9现货 |
| 原厂手册 | 2349433-9数据手册.PDF |
二、2349433-9配套型号
| 配套型号 | 产品图 |
|---|---|

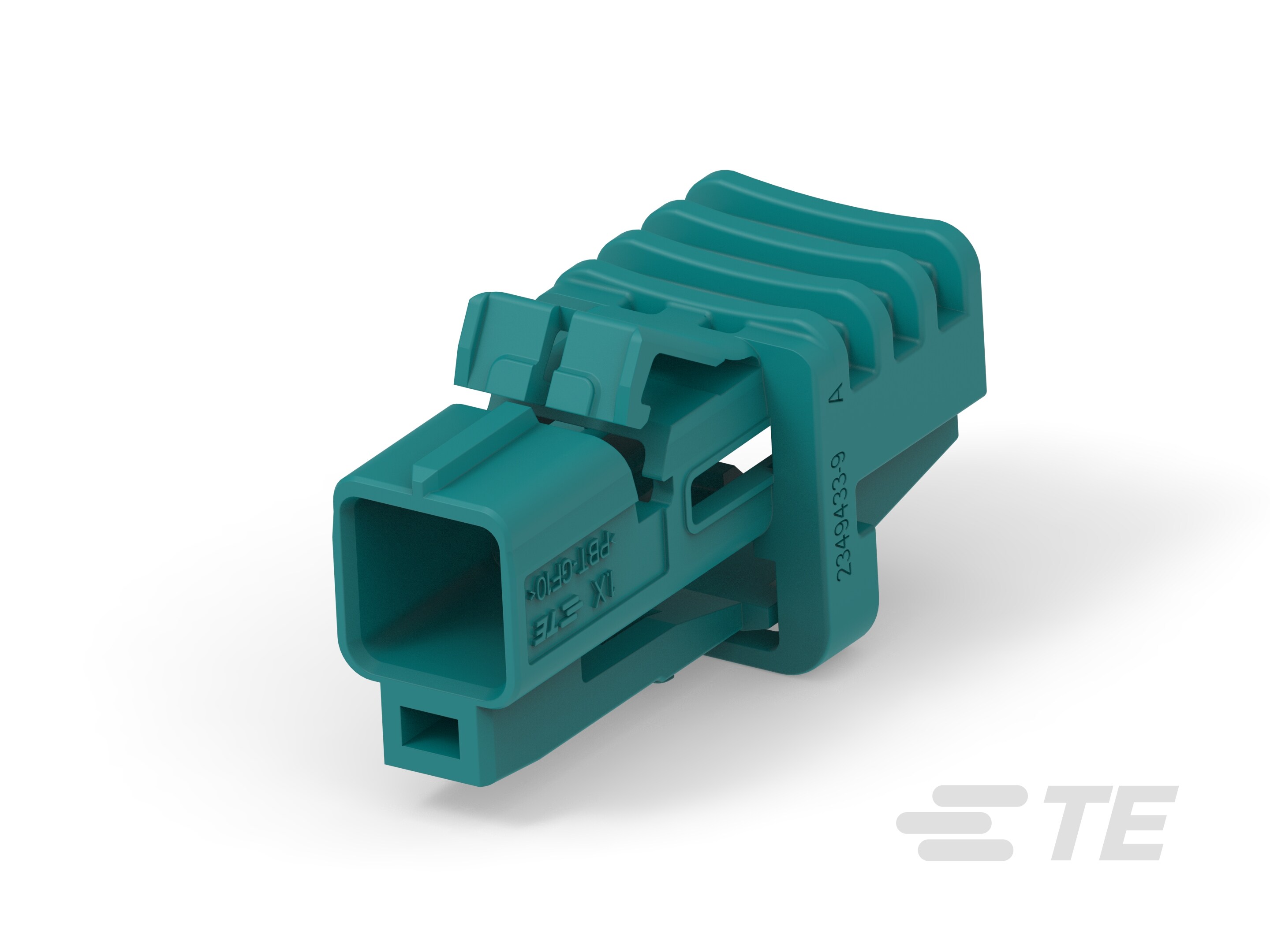

| 2349531-9 |
|
| 更多配套型号查询 | 2349433-9配套型号大全 |
三、2349433-9适用领域
泰科2349433-9连接器凭借其可靠连接性能、抗误插设计及宽广温度适应范围，适用于信号传输要求的多个高要求领域。该连接器特性包括180°出线角度优化线缆布局、键控代码Z确保精准对接、压接端接增强线缆稳定性，以及水蓝色壳体提升辨识度，同时操作温度范围覆盖-40°C至105°C，支持60V标称电压架构。
1. 工业自动化与机械控制：宽广温度耐受性（-40°C至105°C）适应高振动、高低温的工厂环境；180°出线角度与自由悬挂安装简化线缆布线，支持传感器信号稳定传输与控制链路连接。
2. 汽车电子系统：键控代码Z防止误插风险，确保车载ECU和线束接口可靠性；压接端接方法提供机械应力抵抗，适配汽车信号传输需求。
3. 通信设备与网络：单行1位紧凑设计支持高密度信号连接，适用于路由器、基站等设备内部数据传输；180°出线优化空间管理，提升抗干扰能力。
4. 医疗仪器与设备：宽温工作范围兼容严格消毒流程，压接端接简化维护；水蓝色外壳便于设备内部快速识别，保障信号传输的连续性。
5. 消费电子与家用电器：自由悬挂安装方式适配紧凑空间布线，支持计算机与家电内部信号连接；可靠端接机制确保低功耗信号在多变环境中的稳定性。
该连接器通过键控对准和压接端接强化长期可靠性，水蓝色外壳进一步优化工业与电子装配场景的标识效率。
四、2349433-9常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏固定点，在振动或外力作用下易导致连接器移位或分离。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀；或安装支撑结构以分散机械应力。
2. 密封性不足
问题：不可密封设计（非IP等级防护），在高湿度或污染环境中易发生渗漏，影响电气性能。
方案：控制环境湿度（推荐≤80%RH）；必要时使用硅胶密封圈或外部防护罩增强密封性。
3. 端子接触不良
问题：压接不当或端子氧化可能导致接触电阻增大，信号传输不稳定。
方案：严格按照压接高度公差（±0.2~0.5mm）操作；定期用专用工具清洁端子以防止氧化，如有异常及时更换。
4. 外壳变形或腐蚀
问题：外壳（如水蓝色尼龙材质）在高温（＞105°C上限）或腐蚀性环境中易发生变形或劣化。
方案：避免暴露于强酸/碱或高温工况；在恶劣环境中选用兼容替代外壳，并定期检查完整性。
5. 键控错位或对准偏差
问题：键控代码（Z型）未与公端正确匹配时，易导致插接失败或连接不稳。
方案：安装前核对公端键控代码和端子排列；使用对准工具辅助定位，确保精准对接。
