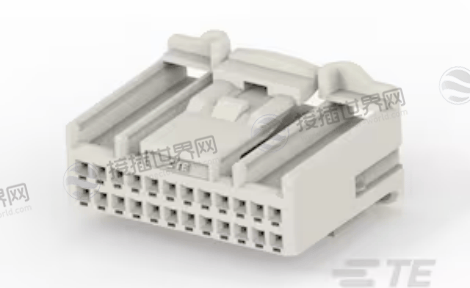

泰科1379668-5 24位母端子护套 2.2mm间距 线对板信号连接器
泰科1379668-5是一款24位双排母端子护套，采用PBT材质，支持0.63mm端子和2.2mm间距，额定电压14VDC。工作温度-40℃至100℃，具备外壳集成锁定和键控对准功能，适用于12V架构的线对板信号传输，为工业控制及车载设备提供紧凑型高密度连接解决方案。
一、1379668-5中文数据手册
| 参数名称 | 参数值 |
| 产品图 |
 |
| 产品型号 | 1379668-5 |
| 现货采购入口 | 1379668-5现货 |
| 标称电压架构 (V) | 12 |
| 连接器系统 | TH/.025 连接器系统 |
| 连接器和壳体类型 | 母端子护套 |
| 位数 | 24 |
| 可密封 | 否 |
| 工作温度范围 | -40 – 100 °C（-40 – 212 °F） |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 主要锁定特性 | 外壳集成 |
| 连接器系统 | 线到板 |
| 端接对象 | 电线和电缆 |
| 行数 | 2 |
| 工作电压 (VDC) | 14 |
| 出线角度 (°) | 180 |
| 产品颜色 | 土黄色 |
| 连接器和键控代码 | 中性 |
| 端子类型 | 母端 |
| 端子大小 | .63mm |
| 对接公端宽度 | .63 mm（.02 in） |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT |
| 中心线（间距） | 2.2 mm（.08 in） |
| 连接器高度 | 15.8 mm（.622 in） |
| 产品长度 | 21 mm（.827 in） |
| 产品宽度 | 28.6 mm（1.126 in） |
| 行间距 | 3 mm（.118 in） |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94HB |
| 封装方法 | Box |
| 封装数量 | 1200 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
二、1379668-5应用领域
1. 工业自动化控制系统
凭借24位高密度布局和可靠的连接特性，1379668-5在工业自动化领域具有广泛应用：

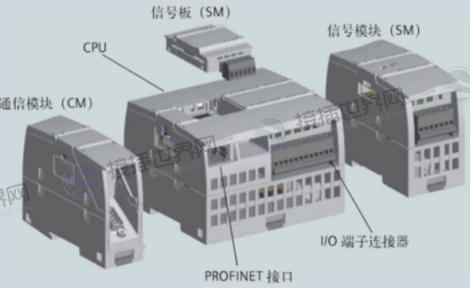

PLC模块接口连接：用于可编程逻辑控制器的I/O模块信号传输，双列设计支持多路信号并行处理。

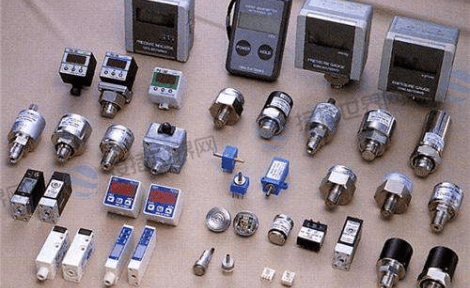

工业传感器网络：连接光电传感器、接近开关等工业传感器集群，中性键控设计便于安装维护。

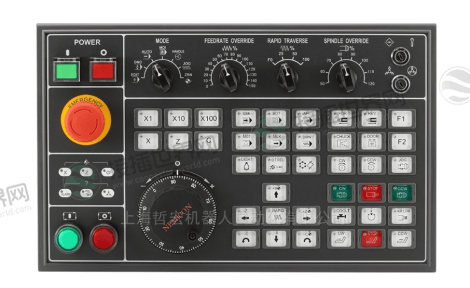

人机界面设备：触摸屏、控制面板的线对板连接，180°出线角度优化布线空间。
2. 汽车电子控制系统
在汽车电子领域，该连接器满足车身电子的信号传输需求：

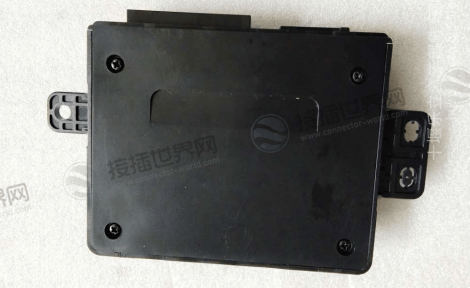

车身控制模块：车门控制单元、座椅调节模块的信号接口连接。

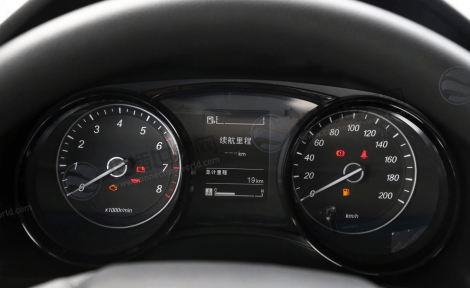

仪表盘系统：组合仪表、信息显示系统的线对板信号传输。

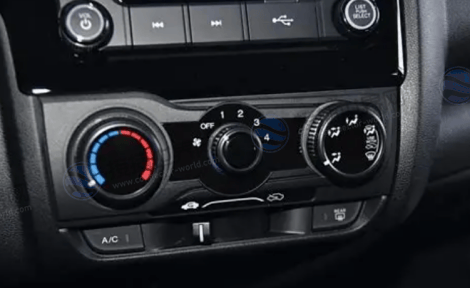

舒适性系统：空调控制、音响系统的低压信号连接。
3. 办公设备与商用电器
基于其紧凑设计和经济性，适用于各类商用设备：

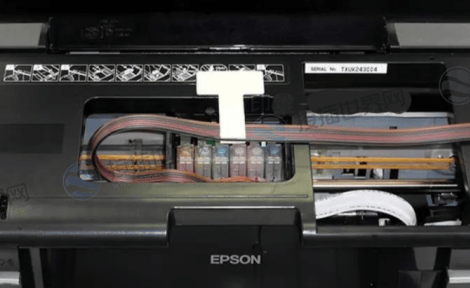

打印设备：打印机、复印机内部主板与外围模块的信号连接。

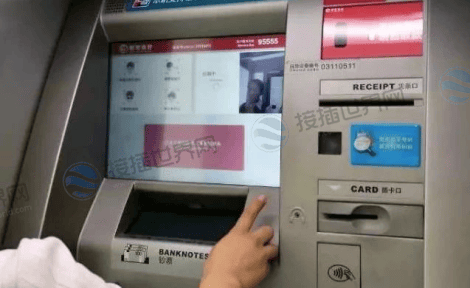

自助服务终端：ATM机、自助售票机的控制信号传输。

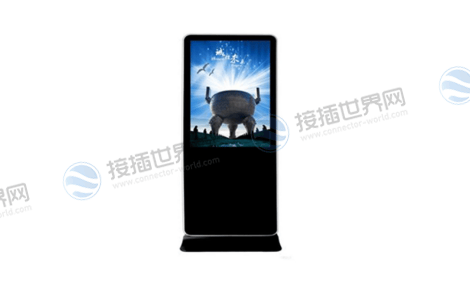

商用显示设备：广告机、信息显示屏的板端连接。
4. 低压控制设备

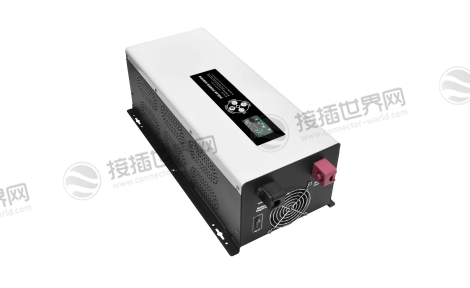

电源管理系统：UPS、逆变器的控制信号连接。

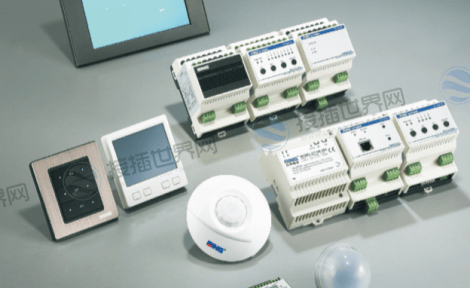

照明控制系统：智能照明设备的信号传输接口。

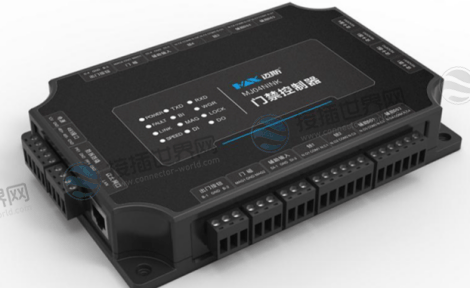

安防设备：监控系统、门禁控制器的内部连接。
三、产品优势深度解析
核心技术优势
1. 高密度设计
24位双列排列在有限空间内实现多信号传输。
2.2mm中心间距优化PCB布局密度。
紧凑外形尺寸(21×28.6×15.8mm)节省安装空间。
2. 可靠连接保障
外壳集成锁定机制确保连接稳定性。
端子位置保证(TPA)功能防止端子后退。
键核对准设计提升插配准确性。
3. 安装维护便利
中性键控代码简化库存管理。
180°出线角度适应多种布线需求。
可维修设计降低生命周期成本。
四、经济效益分析
空间成本：高密度设计减少连接器占用空间。
安装成本：明确的键控代码降低安装错误率。
维护成本：可维修特性延长产品使用寿命。
库存成本标准化设计减少备件种类。
五、选型与应用指南
技术选型要点
电路数量评估：确认24位设计满足信号传输需求。
电压等级匹配：验证应用电压在14VDC范围内。
温度适应性：确保环境温度在-40℃至100℃工作范围。
防护要求：非密封设计不适合潮湿、多尘环境。
安装使用指南
1. 安装前准备
检查连接器外观完整性。
确认键控代码匹配。
准备专用端接工具。
2. 安装流程
准确定位PCB安装位置。
确保端子完全插入并锁定。
验证TPA功能正常启用。
3. 安装后验证
进行连接器插拔力测试。
检查信号传输稳定性。
记录安装质量数据。
使用注意事项
环境限制：非密封设计需避免潮湿、多尘环境。
电流限制：信号级应用，不适用于功率传输。
机械防护：自由悬挂安装需考虑线缆应力管理。
温度管理：避免长期工作在温度上限附近。
六、行业应用案例
工业自动化领域
某自动化设备制造商采用1379668-5连接器后，成功将控制柜布线密度提升28%，安装效率提高35%，同时将连接器相关故障率控制在0.5%以下。
汽车电子领域
汽车电子供应商在车身控制模块中使用该连接器，实现了稳定的信号传输性能，在-40℃低温启动和100℃高温运行环境下均表现可靠。
质量管控要点
进货检验重点检查端子保持力。
定期进行插拔力测试监控。
安装过程实施防错验证。
建立故障模式统计分析。
泰科1379668-5连接器作为24位高密度线对板信号连接解决方案，在工业控制、汽车电子和商用设备等领域展现出卓越的性价比和可靠性。其紧凑的设计、可靠的连接特性和便利的安装维护，使其成为中等密度信号传输应用的理想选择。
对于采购人员，标准化的设计和批量包装(1200个/盒)确保供应稳定性和成本优势。对于设计工程师，高密度布局和宽温工作特性为设备设计提供更多灵活性。
对于质量工程师，一致的生产质量和可维修特性保障产品全生命周期可靠性。
在电子产品持续追求小型化、高可靠性的趋势下，选择泰科1379668-5连接器将为您的设备提供经济高效的连接保障。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
