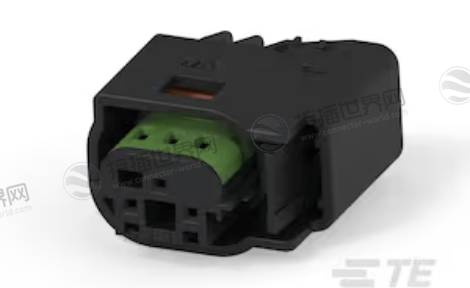

泰科1379729-1 3位母端子护套 0.64mm端子线对线信号连接器

泰科1379729-1是一款3位双排母端子护套，采用PBT GF20材质，支持0.64mm端子和3.1mm间距，额定电流7.5A，工作电压16VDC，符合IP67防水等级。工作温度-40℃至100℃，具备锁定枪机构与键控对准，适用于12V/24V/48V架构的线对线信号传输，广泛用于汽车电子及工业设备的可靠连接。

^{一、1379729-1中文数据手册}

参数名称	参数值
产品图
产品型号	1379729-1
现货采购入口	1379729-1现货
标称电压架构 (V)	12 | 24 | 48
连接器和壳体类型	母端子护套
位数	3
可密封	是
工作温度范围	-40 – 100 °C（-40 – 212 °F）
连接器形状	矩形
混合型连接器	否
主要锁定特性	锁定枪
连接器系统	线到线
端接对象	电线和电缆
行数	2
工作电压 (VDC)	16
出线角度 (°)	180
产品颜色	黑色
连接器和键控代码	A
端子类型	母端
端子大小	.64mm
对接公端宽度	.64 mm（.02 in）
端子额定电流（最大值） (A)	7.5
接合对准	带有
接合对准类型	键控
端子位置保证	是
应力消除	不带
安装类型	电缆安装（自由悬挂）
外壳材料	PBT GF20
中心线（间距）	3.1 mm（.12 in）
连接器高度	15.3 mm（.602 in）
产品长度	22.9 mm（.902 in）
产品宽度	26.3 mm（1.03 in）
行间距	2.54 mm（.1 in）
电路应用	Signal
UL 阻燃性等级	UL 94HB
IP 等级	IP67
封装方法	Box
封装数量	1700
可维修	是
能够保证连接器位置	否

二、1379729-1应用领域

1. 商用车电子系统

凭借多电压兼容性和IP67防护等级，1379729-1在商用车领域具有独特优势：

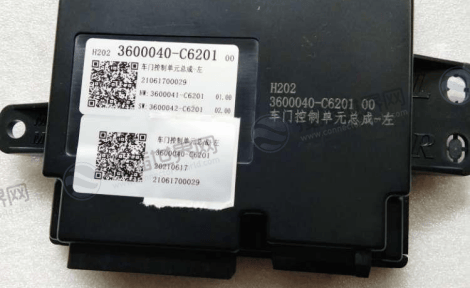

车身控制模块连接：适用于卡车、客车车门控制单元、座椅调节模块的信号传输，宽电压兼容性适应12V/24V电气系统。

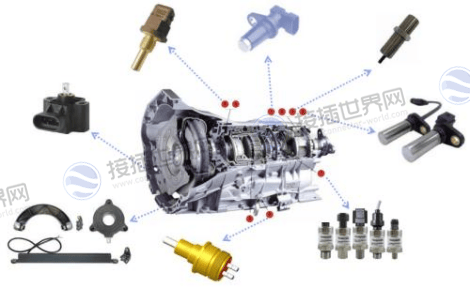

传感器网络互联：发动机传感器、底盘高度传感器的信号连接，IP67防护确保在泥水溅射环境下可靠工作。

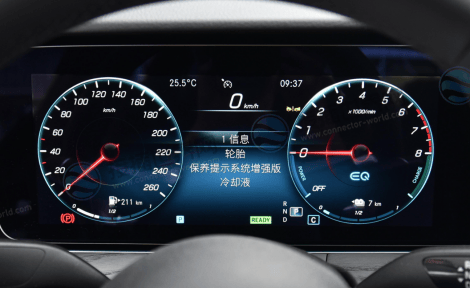

车载设备信号传输：仪表盘、导航设备的低压信号连接，锁定枪设计保障振动环境下的连接稳定性。

2. 工业自动化设备

在工业控制领域，该连接器为紧凑空间提供完善解决方案：

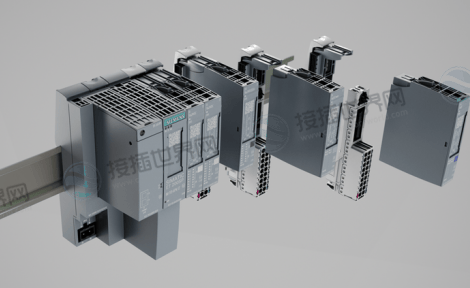

分布式I/O系统：PLC远程模块的信号连接，3位设计适合多信号传输需求。

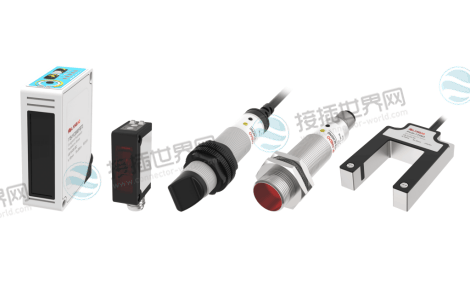

工业传感器集群：光电传感器、接近开关的信号传输，键控设计防止安装错误。

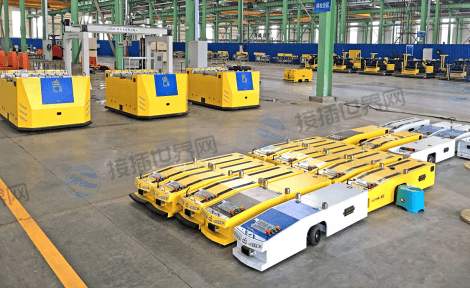

移动设备电气连接：AGV小车、传送带控制系统的信号互联，耐振动特性确保长期可靠性。

3. 户外电子设备

基于其优异的环境密封性，适用于：

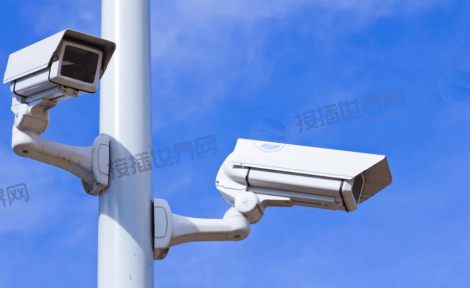

户外监控设备：摄像头云台控制信号传输，IP67防护确保户外长期稳定运行。

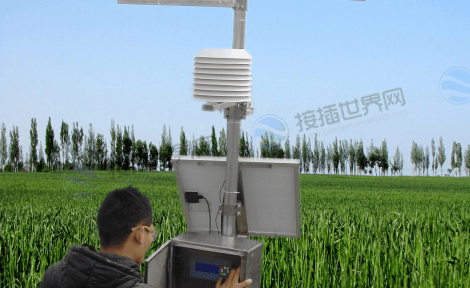

环境监测系统：气象站传感器的信号连接，宽温工作特性适应极端气候条件。

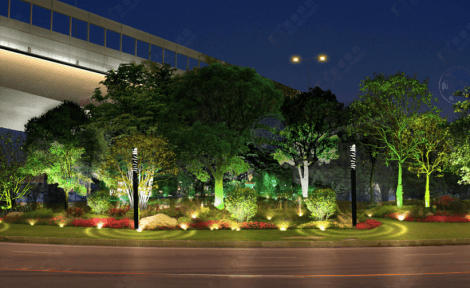

LED照明控制：户外广告牌、景观照明控制信号传输。

4. 新能源设备

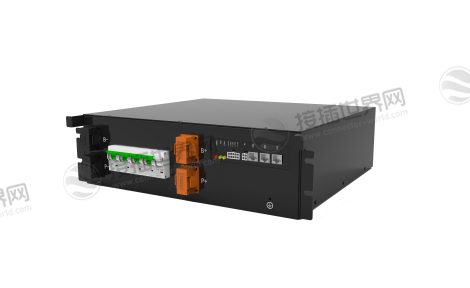

电池管理系统：电动车电池组温度、电压信号采集连接。

充电辅助系统：充电桩信号传输接口，防护等级满足户外安装要求。

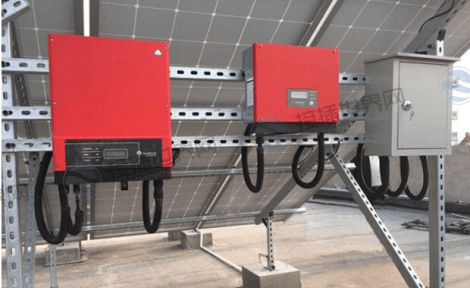

太阳能控制系统：光伏逆变器信号连接，多电压兼容性适配不同系统需求。

三、产品优势与选型指南

核心竞争优势

1. 卓越的密封性能：IP67等级提供全面的防尘防水保护。

2. 广泛电压兼容：支持12V/24V/48V系统，适用多种应用场景。

3. 可靠的连接保障：锁定枪机构和键控设计确保连接准确性。

4. 紧凑空间优化：小尺寸设计适合高密度安装环境。

技术选型要点

电压匹配：支持多电压系统，但需确保实际工作电压不超过16VDC。

电流容量：7.5A额定电流适合信号级应用，不适用于功率传输。

环境适应性：IP67防护等级适用于潮湿、多尘环境，100℃上限温度需注意散热设计。

安装注意事项：自由悬挂式安装需考虑线缆固定和应力消除。

四、安装与维护指南

1.配套组件要求

配对连接器：需选择对应键码的公端连接器确保正确配对。

端子选择：0.64mm母端子，需使用专用压接工具。

密封组件：确保密封件正确安装以维持IP67防护等级。

2.维护建议

定期检查密封件完整性，确保防护性能。

清洁连接器时使用适当工具，避免损伤键控结构。

建议使用原装配件进行维修更换。

泰科1379729-1连接器作为一款高防护等级的紧凑型信号连接解决方案，在商用车、工业设备等需要可靠信号传输与环境防护的应用场景中表现卓越。其IP67防护等级、多电压兼容性及可靠的键控设计，使其成为严苛环境下信号连接的理想选择。

对于采购人员，标准化的设计和批量包装(1700个/盒)确保供应稳定性和成本效益。

对于设计工程师，完善的技术规格和灵活的电压兼容性为系统集成提供充分的设计空间。在具体应用中，严格遵循安装规范并定期进行维护检查，是确保连接器长期稳定运行的关键。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
