矢崎7282-7770-40 2极公头外壳 91系列RK防水连接器

矢崎7282-7770-40是一款91系列RK 2极公头防水外壳，采用PBT材质，额定电流6A，耐压AC1000V，工作温度-40℃至110℃。具备卡扣安装结构，兼容7114-1466等系列端子及7158-3121-80等密封件，为汽车线束及其他线束连接提供可靠的密封解决方案。

^{一、7282-7770-40中文数据手册}

项目	数值/信息

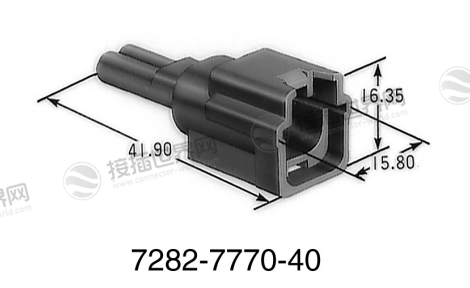

产品图
产品型号	7282-7770-40
现货采购入口	7282-7770-40现货
零件分类	外壳（Housing）
产品系列	91 Connector RK 系列
替代零件号	无
配对零件号	7183-7770-40
连接类型	线束连接器（Wire Harness Connector）
密封状态	密封（Sealed）
性别类型	公头（Male）
引脚数量	2 极（2P）
接线片尺寸（mm）	1.00
材质	聚对苯二甲酸丁二醇酯（PBT）
外形尺寸 - 长度（mm）	41.90
外形尺寸 - 宽度（mm）	15.80
外形尺寸 - 高度（mm）	16.35
镀层	无
颜色	灰色（GRAY）
混合类型	否（NO）
卡扣安装结构	有（YES）
应用螺栓	无
兼容孔径（mm）- 最小值	无
兼容孔径（mm）- 最大值	无
兼容板厚（mm）- 最小值	无
兼容板厚（mm）- 最大值	无
电流等级	小型（SMALL）
产品标准号	CE24-EN-0019
操作手册号	无
允许电流（参考值）	6A（参考值）
低压低电流电阻	最大 10 毫欧（初始值）
绝缘电阻	最小 100 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 110℃
端子（可安装组件）	7114-1466-02、7114-1466-08、7114-1469-02、7114-1469-08
线密封件（可安装组件）	7158-3120-90、7158-3121-80
虚塞（可安装组件）	7157-3992-90
可安装零件（可安装组件）	7158-4880

^{二、7282-7770-40应用领域}

1. 汽车电子系统

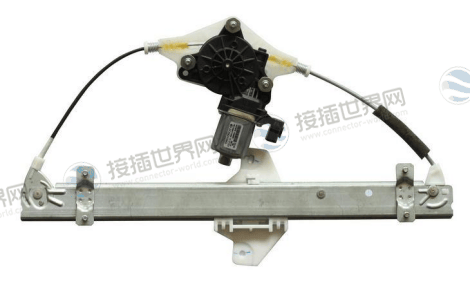

车身控制模块：用于车门锁、车窗升降器等执行器的中电流连接，密封特性抵御洗车、雨水侵蚀。

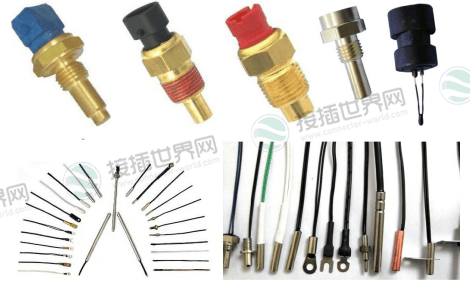

传感器与信号传输：连接温度、位置传感器等，6A电流承载能力满足低功耗传感器需求，宽温范围适应引擎舱高温环境。

内饰电子控制：座椅调节、空调控制系统等，卡扣结构确保振动环境下连接稳固。

2. 工业自动化设备

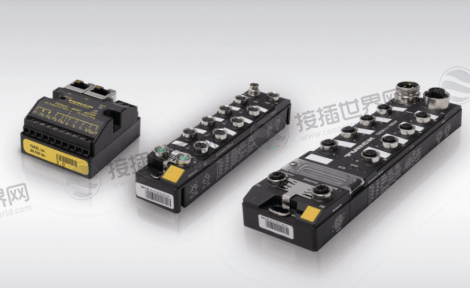

PLC与传感器网络：适用于工厂自动化中的I/O模块连接，密封设计防护粉尘、油污。

小型执行器与控制器：机械臂、传送带电机等设备的电源与信号传输，紧凑尺寸节省安装空间。

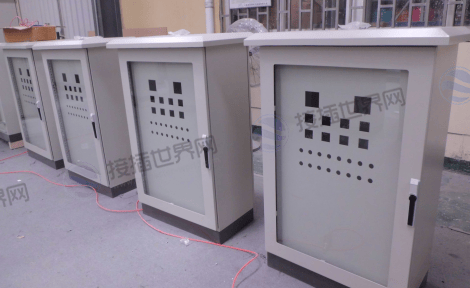

户外工业设备：耐候性支持在潮湿、温差大的环境中稳定运行，如户外控制柜。

3. 新能源与低压电器

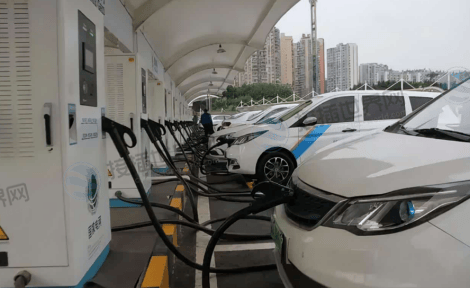

低压充电辅助系统：电动车充电桩的低压通信接口，耐压性能(AC1000V)保障安全。

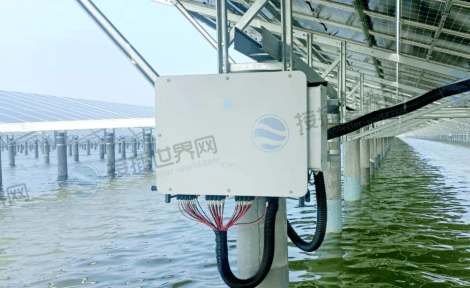

太阳能设备连接：光伏逆变器的控制线路，宽温范围适应户外高温环境。

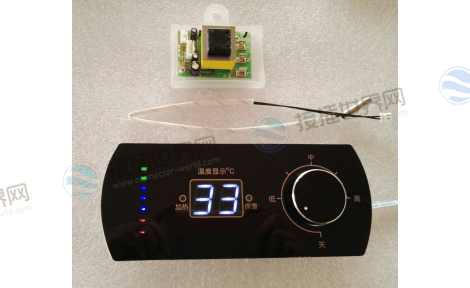

家用电器控制模块：智能家电的电源管理连接，如加热控制器或小型电机驱动。

三、产品核心优势

1. 高可靠性密封：密封件与外壳配合提供完整防护，适用于潮湿、多尘环境。

2. 紧凑与轻量化设计：小尺寸与PBT材质实现轻量布局，适合空间受限场景(如汽车内饰)。

3. 简易安装与维护：卡扣结构简化装配，配套组件(如7158-3121-80密封件)明确，减少安装错误。

4. 经济高效：2极设计在满足基本传输需求的同时，优化成本，适合大批量采购。

四、选型与应用要点

密封完整性：必须使用指定线密封件(如7158-3120-90)和虚塞(7157-3992-90)以确保防护等级。未使用的端子孔需用虚塞封堵。

电流与温度限制：6A为参考值，实际应用需考虑线束密度与环境温度，避免长期超载。110℃为上限，高温场景需评估热管理。

端子匹配：严格兼容7114-1466等系列端子，推荐专业压接工具保障连接质量。

环境验证：在极端温度或振动环境中，建议进行原型测试(如振动与防水验证)。

矢崎7282-7770-40连接器外壳是汽车电子、工业控制等领域的高性价比密封解决方案。其稳健的电气性能、环境耐受性和紧凑设计，为采购员简化供应链管理，为工程师提供可靠的设计基础。正确选型配套组件并遵循安装规范，可最大化产品寿命与系统稳定性。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
