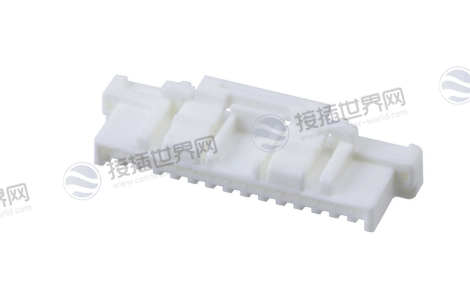

莫仕502578-0300 CLIK-Mate连接器外壳 3回路1.50mm间距线对板插头

莫仕502578-0300是一款CLIK-Mate系列单排插头外壳，采用PBT材质，支持3回路信号传输，间距1.50mm。具备正向锁定功能，工作温度-40℃至105℃，兼容502579等压接端子及503395等多款PCB插座，适用于工业设备与电子产品的线对板连接场景。

^{一、502578-0300中文数据手册}

项目	数值/信息
产品图
产品型号	502578-0300
现货采购入口	502578-0300现货
类别	连接器外壳（Connector Housings）
产品系列	502578（CLIK-Mate Connectors）
产品描述	CLIK-Mate插头外壳，1.50mm间距，单排，正向锁定，3回路，本色
应用场景	信号传输、线对板（Signal, Wire-to-Board）
通用产品代码（UPC）	800756699929
认证编号	UL E29179
GADSL/IMDS	不相关（Not Relevant）
中国RoHS	符合SJ/T 11365-2006标准
欧盟ELV	不相关（Not Relevant）
低卤素状态	不符合IEC 61249-2-21低卤素标准
REACH SVHC	不含（依据2025年6月25日D(2025)4165-DC）
欧盟RoHS	符合EU 2015/863标准
最大回路数	3
树脂颜色	本色（Natural）
阻燃等级	SC-0
性别类型	插头（Plug）
耐灼热丝能力	无（No）
与配对零件的键位设计	无（None）
与配对零件的锁定功能	有（Yes）
树脂材质	聚对苯二甲酸丁二醇酯（PBT）
净重	221.900毫克/个
排数	1
包装类型	袋装（Bag）
面板安装	无（No）
配对接口间距	1.50mm
端接接口间距	1.50mm
与配对零件的极性设计	有（Yes）
可堆叠性	无（No）
工作温度范围	-40℃至+105℃
配对零件 - 下进线单排PCB插座	1.50mm间距：零件号503395
配对零件 - 直角单排PCB插座	1.50mm间距：零件号213226、502585、503175
配对零件 - 垂直单排PCB插座	1.50mm间距：零件号213225、502584、503159
配套预压接导线（公头对公头）	镀锡/300mm/24AWG/黑色：零件号797581011；通用型：零件号215710
配套预压接导线（公头对尾纤）	零件号215711
配套公头压接端子	1.50mm间距：零件号502579、503429、213028、213029

二、502578-0300应用领域

莫仕(Molex)502578-0300 是一款隶属于 CLIK-Mate 系列的连接器插头外壳。它凭借其 1.50mm间距、3回路 的紧凑设计，PBT材质 带来的良好耐热性，以及 -40℃至+105℃ 的宽工作温度范围，特别适合在空间受限且对可靠性有要求的场合中用于信号传输和线对板连接。

这款连接器外壳凭借其小间距、紧凑性和高可靠性，在多个领域均有广泛应用：

1. 消费电子与数据通信

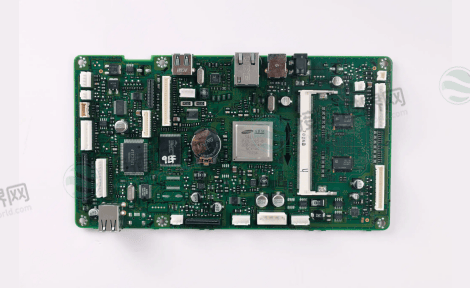

内部模块互联：非常适合用于打印机、传真机等设备内部主板与传感器、按键面板或显示模组之间的线对板信号连接。其紧凑的尺寸有助于实现设备轻薄化设计。

板间信号传输：在复杂的消费类电子产品中，可用于不同电路板之间的信号传输，例如在智能家居设备的控制板与电源模组或通信模组之间建立可靠的连接。

2. 工业控制与自动化

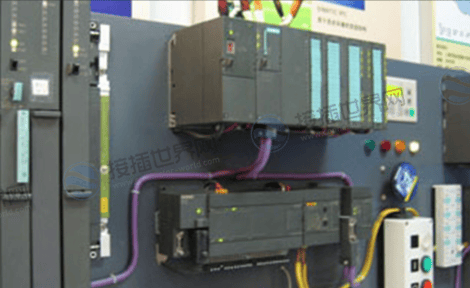

传感器与执行器连接：在工业自动化设备中，常用于连接PLC(可编程逻辑控制器) 与现场的传感器、小型执行机构或指示灯，实现信号与控制指令的传输。

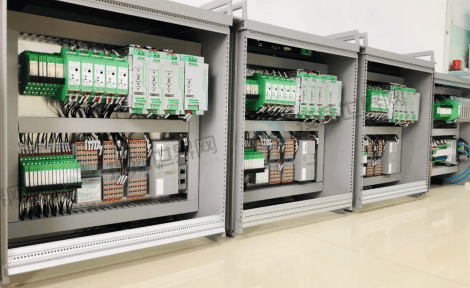

设备内部布线：适用于工业控制柜内I/O模块的线对板连接，其正向锁定机制能有效抵抗振动带来的松脱风险。

3. 汽车电子与交通运输

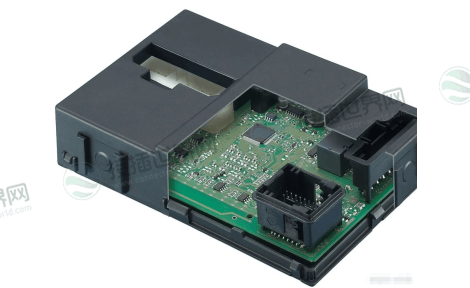

车载电子模块：凭借-40℃至+105℃的宽温工作能力，可用于汽车车身控制模块、传感器等非引擎舱部位的信号连接，适应车辆内部的环境温度变化。

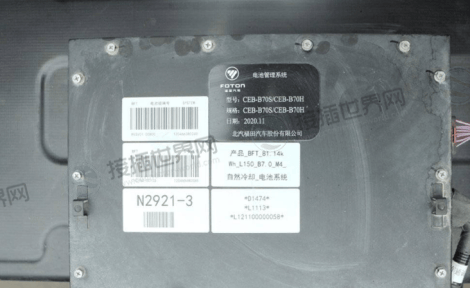

控制系统：适用于卡车、客车等商用车辆的电控系统信号传输。

4. 医疗与其他精密设备

设备内部连接：可用于医疗监控设备、分析仪器等对空间和可靠性要求较高的领域，实现内部电路板与外围组件之间的稳定信号连接。

三、产品核心优势

选择莫仕502578-0300，能为您的设计和生产带来以下好处：

紧凑高密度连接：1.50mm的间距和单排3回路的设计，使其在有限的空间内实现可靠的电气连接，非常适合现代电子产品小型化的趋势。

可靠的连接保障：正向锁定机构确保了连接器在插配后具有优异的保持力，能有效防止因振动或意外拉扯导致的断开，提升连接的长期稳定性。

稳健的环境适应性：主体材质PBT是一种具有良好机械强度和耐热性的工程塑料，配合-40℃至+105℃的宽工作温度范围，保证了产品在多数苛刻环境下能稳定工作。

完整的生态系统：作为CLIK-Mate系列的一员，它拥有明确且丰富的配套组件，包括多种PCB插座(垂直/直角)和压接端子，方便设计选型和供应链管理，有助于缩短产品开发周期。

四、选型与应用要点

在实际应用此连接器外壳时，请务必注意以下几点：

确认完整配套：

端子是关键：必须使用指定的配套公头压接端子，例如502579(此型号为CLIK-Mate间距1.50mm压接端子，镀锡，适用于24-28 AWG电线)。

插座需配对：根据PCB布局需求，选择合适的配对PCB插座，例如垂直型的213225或直角型的213226。

关注工艺细节：

压接质量：端子的压接质量至关重要，推荐使用专业压接工具，以确保电气连接的可靠性和机械强度。

材料特性：需注意该产品不符合低卤素标准，若您的产品有相关的环保要求，在选择时应予以考虑。

应用边界确认：

此产品专为信号传输和线对板应用设计，不适合大功率电源传输。在选型时，请根据配套端子的规格(如502579端子额定电压为100V)确认其满足电路的电压和电流需求。

总而言之，莫仕502578-0300连接器外壳是一款在消费电子、工业控制和汽车电子等领域中表现卓越的紧凑型线对板连接解决方案。

对于采购人员，其明确的配套信息和活跃的产品状态有利于供应链的稳定管理。

对于设计工程师，其紧凑的设计、可靠的锁定机制以及宽温工作特性，为设备在有限空间和复杂环境下的稳定运行提供了有力支持。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
