矢崎7116-4103-08母端子1.5系列防水端子兼容0.3-0.5mm²电线

矢崎7116-4103-08是一款1.5(060)系列母端子，采用黄铜镀锡材质，额定电流10A，耐压AC1000V，工作温度-30℃~80℃。兼容0.3-0.5mm²的AVS/CAVS电线，配套7158-3003-90等密封件，适用于汽车电子及紧凑型设备的中电流防水连接场景，确保信号传输的稳定性与可靠性。

一、7116-4103-08中文参数手册

项目	参数/内容

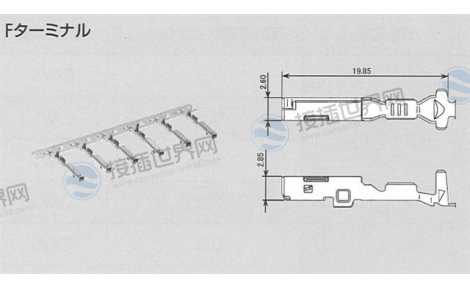

产品图
产品型号	7116-4103-08
现货采购入口	7116-4103-08现货
品种	端子
系列	1.5(060)连接器
替代产品号	-
接插件品番（配对插件型号）	7114-4103-08
防水类型	防水
公母（极性）	母（母头）
端子尺寸（mm）	1.50
材质	黄铜
外形尺寸-长度（mm）	16.00
外形尺寸-宽度（mm）	2.80
外形尺寸-高度（mm）	3.20
表面处理	镀锡
电流区分（电流类别）	中电流
产品规格编号	-
操作说明番号（使用说明书编号）	-

二、7116-4103-08技术参数

四、7116-4103-08应用领域

1. 汽车电子系统

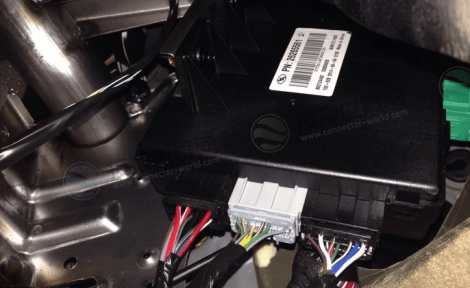

车身控制模块：适用于车门锁、电动车窗、座椅调节等执行器的中电流连接。其防水特性可应对洗车、雨天等潮湿环境。

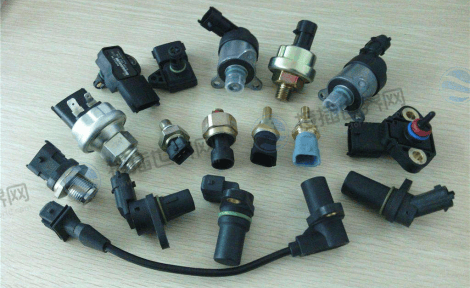

传感器与信号传输：连接各类车载传感器，其10A电流承载能力和稳定的电气接触能满足大部分传感器供电及信号传输需求。

2. 工业自动化控制

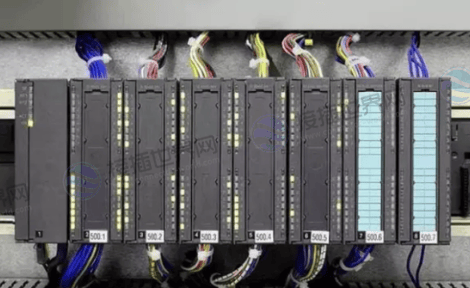

PLC I/O模块连接：在工业现场，用于连接PLC与传感器、按钮、指示灯等外围设备，防护现场粉尘和油雾。

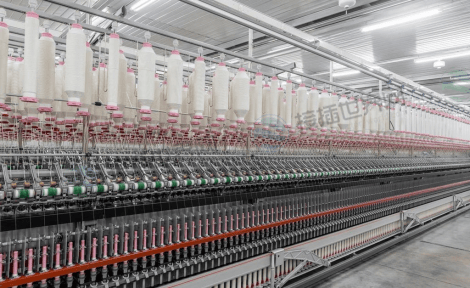

机械设备内部布线：适用于纺织机械、包装设备等内部线对线连接，紧凑的设计有助于节省空间。

3. 户外设备与低压电器

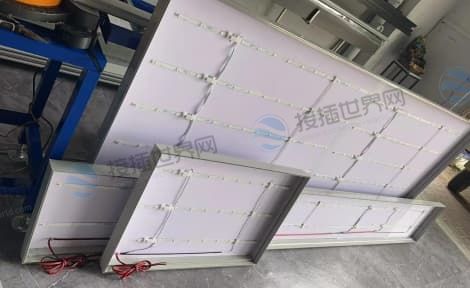

户外照明接线：可用于户外LED灯具、广告灯箱的内部连接，抵御昼夜温差和湿气。

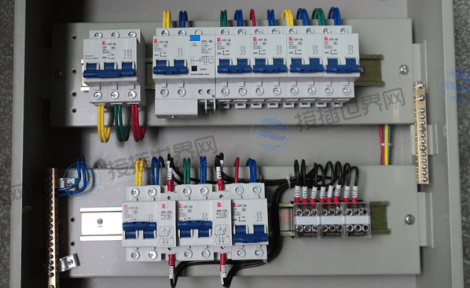

低压控制柜：适用于低压配电箱、控制柜内的二次回路接线。

五、7116-4103-08核心优势

选择矢崎7116-4103-08，能为您的设计和生产带来以下好处：

可靠的电气性能：10A的电流容量和优异的绝缘耐压性能，保障连接稳定安全。

稳固的环境适应性：防水设计配合宽温工作范围，确保在复杂工况下长久稳定运行。

优化的安装与生产：

明确的配对插件和配套橡胶栓信息，简化物料选型和库存管理。

作为矢崎1.5(060)系列的一员，通常支持自动化压接和处理，有助于提高线束生产效率。

六、7116-4103-08选型与应用要点

在实际应用此端子时，请务必注意以下几点：

确保正确密封：防水功能的实现，强烈依赖于指定的配套橡胶栓(7158-3003-90或7158-3004-40)。务必根据所选电线规格(AVS或CAVS)选用正确的橡胶栓并正确安装。

电流与温度考量：

10A为参考值，实际应用需考虑温升、线束捆扎密度及环境温度等因素，建议预留适当余量。

若应用环境温度可能长期接近甚至超过80℃的上限，需要考虑更耐高温的连接方案。

压接工艺：推荐使用与端子匹配的专业压接工具，以确保压接质量，获得低而稳定的接触电阻。

总而言之，矢崎7116-4103-08端子是一款在汽车电子和工业控制等领域表现可靠的中电流防水连接解决方案。

对于采购人员，其明确的配套信息和品牌通用性有利于供应链管理。

对于工程师，其稳健的电气与环境性能为设备可靠性提供了有力支撑。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
