矢崎7283-8553-40 母头端子盒 1.5系列8极防水连接器
矢崎7283-8553-40是一款1.5系列8极母头端子盒，采用PBT材质，支持10A额定电流及AC1000V耐压，工作温度-30℃至80℃。具备防水性能与卡扣锁定结构，兼容7116-4102/4103系列端子及7158系列密封件，引脚间距5.0mm，适用于汽车电子和工业设备的紧凑型线对线防水连接场景。
一、7283-8553-40中文数据手册
| 项目 | 参数/内容 |
|---|---|

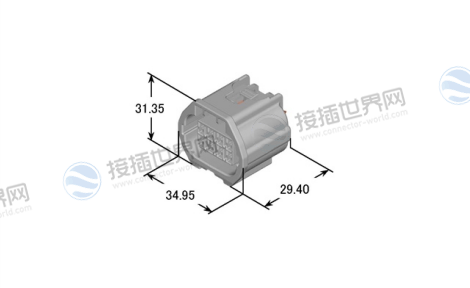

| 产品图 |
 |
| 产品型号 |
7283-8553-40 |
| 现货采购入口 |
7283-8553-40现货 |
| 品种 | 端子盒 |
| 系列 | 1.5(060)连接器 |
| 替代产品号 | - |
| 接插件品番（配对插件型号） | 7182-8553-40 |
| 连接类型 | 线对线连接器 |
| 防水类型 | 防水 |
| 公母（极性） | 母（母头） |
| 极数 | 8（8极） |
| 端子尺寸（mm） | 1.50 |
| 材质 | PBT（聚对苯二甲酸丁二醇酯） |
| 外形尺寸-长度（mm） | 30.00 |
| 外形尺寸-宽度（mm） | 37.00 |
| 外形尺寸-高度（mm） | 30.00 |
| 表面处理 | - |
| 色相（颜色） | 淡灰色 |
| 混合（是否为混合式） | NO（否） |
| 卡扣安装构造（卡扣安装结构） | 有 |
| 适用螺栓 | - |
| 适配孔尺寸-最小（mm） | - |
| 适配孔尺寸-最大（mm） | - |
| 适配板厚-最小（mm） | - |
| 适配板厚-最大（mm） | - |
| 电流区分（电流类别） | 中电流 |
| 产品规格编号 | -（空值） |
| 操作说明番号（使用说明书编号） | -（空值） |
二、7283-8553-40技术参数
| 项目 | 参数/内容 |
|---|---|
| 容许电流（参考值） | 10A（参考值） |
| 低电压低电流电阻 | 10mΩ以下（初始值） |
| 绝缘电阻 | DC500V 条件下 100MΩ以上 |
| 耐电压 | AC1000V（持续1分钟） |
| 使用温度范围 | -30℃～80℃ |
三、7283-8553-40配套端子、橡胶栓、堵头型号
| 项目 | 参数/内容 |
|---|---|
| 端子 | 7116-4102-02、7116-4102-08、7116-4103-02、7116-4103-08 |
| 橡胶栓（线密封件类） | 7158-3003-90、7158-3004-40 |
| 空塞子（堵头） | 7158-3032-60、7158-3198-90 |
| 安装可能零部件（可安装部件） | - |
四、7283-8553-40引脚间距
| 项目 | 参数/内容 |
|---|---|
| 引脚间距 | 5.0mm 间距 |
五、7283-8553-40应用场景
矢崎7283-8553-40是一款8极防水型端子盒，属于1.5(060)连接器系列，采用线对线连接方式，具备优良的防水性能和电气特性。该产品采用PBT材质，淡灰色外观，配备卡扣安装结构，工作温度范围覆盖-30℃～80℃，满足中电流应用需求。
核心特性参数：
电气性能：容许电流10A，低电阻(10mΩ以下)，高绝缘电阻(100MΩ以上)。
结构特性：8极设计，5.0mm引脚间距，防水构造。
环境适应性：耐电压AC1000V，宽温工作范围。
配套组件：匹配插件7182-8553-40，配套专用端子、橡胶栓及空塞子。
1. 汽车电子控制系统
凭借多极数设计和防水特性，7283-8553-40在汽车电子领域具有重要应用价值：

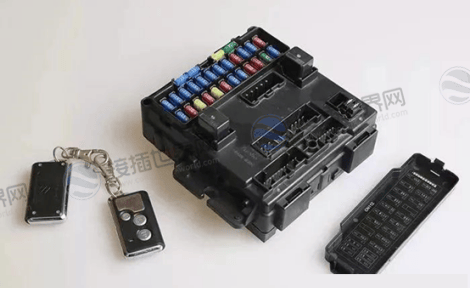

车身控制模块(BCM)连接：8极设计适合车门控制、车窗调节、座椅控制等多信号传输需求，卡扣结构确保振动环境下的连接可靠性。

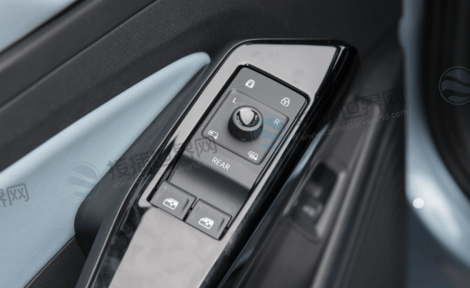

新能源车辅助系统：适用于电动车窗控制器、电池管理系统辅助连接，防水性能满足底盘安装环境要求。

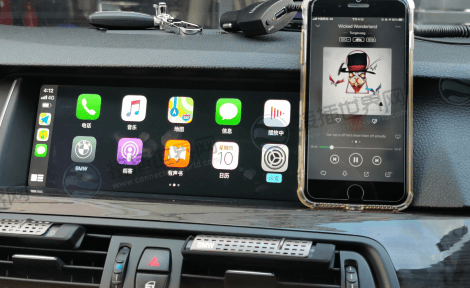

车载娱乐系统互联：多引脚配置支持音频、电源及控制信号的综合传输。
2. 工业自动化设备
在工业控制领域，该连接器提供可靠的多路连接解决方案：
PLC外围设备连接：8极设计适合传感器集群、执行器组的集中连接，简化布线复杂度。

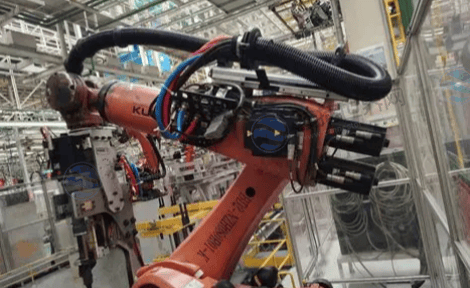

工业机器人线束：防水特性适应车间环境，5.0mm间距提供良好的电气安全距离。

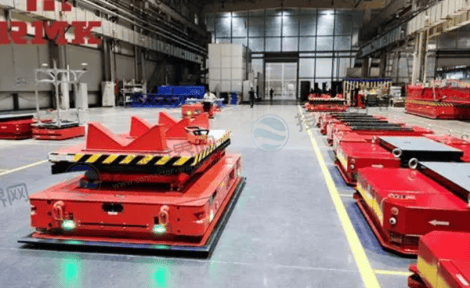

移动设备电气互联：AGV小车、传送带系统的动力与控制信号传输。
3. 户外电子设备
基于其防护等级和环境适应性，适用于：

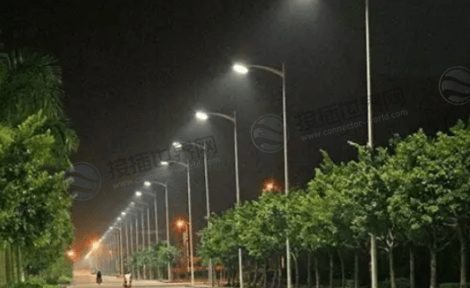

户外照明控制系统：多路LED驱动、智能照明系统的集中连接。

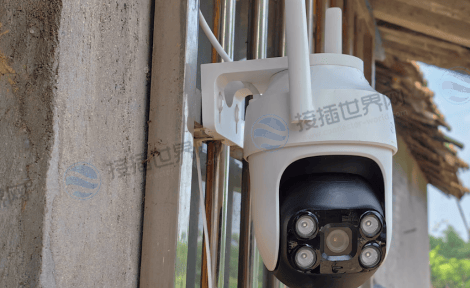

监控设备电源与信号集成：户外摄像头的多功能连接(电源、视频、控制信号)。

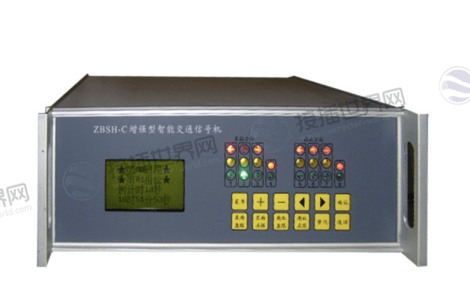

交通信号设备：信号灯控制器、交通检测设备的连接接口。
4. 专用设备电气系统

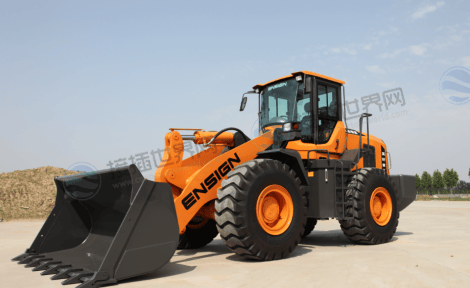

工程机械电子系统：挖掘机、装载机等设备的控制单元连接。
农业机械电气连接：拖拉机、收割机等户外作业设备的电子控制系统。
商用车辆电气分配：卡车、客车的多路信号传输系统。
产品优势与选型指南
核心竞争优势
1. 高密度防水连接：8极设计在有限空间内实现多路防水连接，节省安装空间。
2. 可靠的连接性能：PBT材质提供良好的耐热性和电气绝缘特性。
3. 便捷的安装维护：卡扣安装结构简化装配流程，提高生产效率。
4. 完整的配套体系：提供配套端子、橡胶栓和空塞子，确保系统完整性。
矢崎7283-8553-40连接器作为一款多极防水端子盒，在需要多信号传输与环境防护的应用场景中表现出色。其8极配置、防水特性及良好的电气性能，使其成为汽车电子、工业设备等领域的理想选择。
对于采购人员，完善的配套体系和标准化设计确保供应稳定性。
对于设计工程师，明确的技术参数和安装指南为系统集成提供有力支持。
在具体应用中，严格遵循配套要求并正确使用密封组件，是确保连接器性能充分发挥的关键。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
