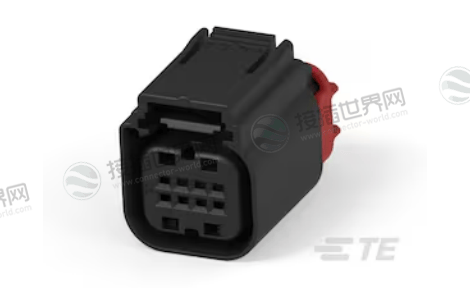

泰科1411001-1 8位母端子护套0.64mm防水端子 线对线信号连接器
泰科1411001-1是一款8位双排母端子护套，采用PA GF材质，支持0.64mm端子和2.54mm间距，符合IP67防水等级。工作温度-40℃至125℃，集成外壳锁定设计，适用于12V信号传输及线对线连接场景，广泛用于汽车电子和工业控制设备的高可靠性布线系统。
一、1411001-1中文数据手册
| 分类 | 详情 |
|---|---|
| 产品图 |
 |
| 产品型号 |
1411001-1 |
| 现货采购入口 |
1411001-1现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 可密封 | 是 |
| 主要锁定特性 | 外壳集成 |
| 连接器系统 | 线到线 |
| 连接器和端子端接到 | 电线和电缆 |
| 空白孔位 | 4 | 8 |
| 位数 | 8 |
| 行数 | 2 |
| 标称电压架构 (V) | 12 |
| 出线角度 (°) | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | B |
| 端子类型 | 母端 |
| 端子大小 | .64mm |
| 对接公端宽度 | .64 mm [ .025 in ] |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装(自由悬挂) |
| 外壳材料 | PA GF |
| 中心线(间距) | 2.54 mm [ .1 in ] |
| 连接器高度 | 23.8 mm [ .937 in ] |
| 产品长度 | 31.4 mm [ 1.236 in ] |
| 产品宽度 | 19.4 mm [ .764 in ] |
| 行间距 | 5.5 mm [ .217 in ] |
| 工组温度范围 | -40 – 125 °C [ -40 – 257 °F ] |
| 工作温度(最大值) | 125 °C [ 257 °F ] |
| 电路应用 | Signal |
| IP等级 | IP67 |
| 封装方法 | 包装 |
| 封装数量 | 600 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
| 原厂数据手册 |
1411001-1原厂数据手册PDF |
二、1411001-1应用领域
泰科1411001-1是一款IP67防护等级的矩形连接器，采用8位2行排列设计，专为严苛环境下的信号传输应用而开发。该产品具备母端子护套结构，支持线对线连接方式，工作温度范围覆盖-40℃至125℃，为工业及汽车应用提供可靠的连接保障。
1. 汽车电子系统
凭借宽温工作范围和IP67防护等级，1411001-1在汽车电子领域具有广泛应用：
发动机管理系统：曲轴位置传感器、凸轮轴传感器信号连接，耐高温特性确保引擎舱内可靠工作。

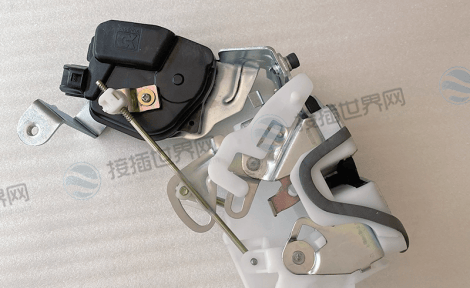

车身控制模块：车门锁执行器、车窗控制器信号传输，IP67防护等级有效抵御洗车和雨水侵蚀。

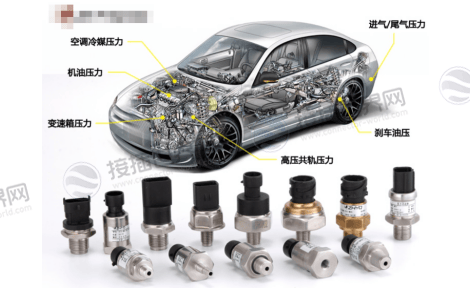

车载传感器网络：温度、压力传感器连接，2.54mm间距提供稳定的信号传输质量。
2. 工业自动化设备
在工业控制领域，该连接器为信号传输提供完善解决方案：

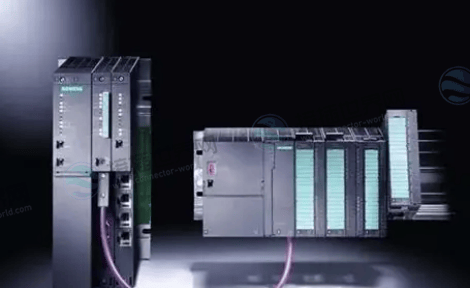

PLC信号传输：输入/输出信号连接，8位设计满足多路信号传输需求。

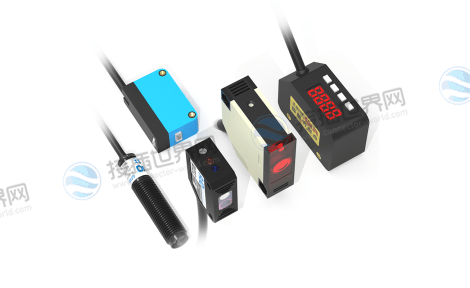

工业传感器连接：光电传感器、接近开关信号传输，键控设计防止安装错误。

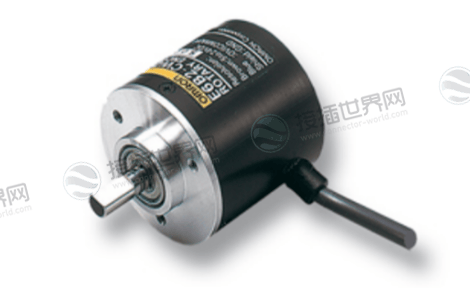

机械设备控制：电机编码器、位置传感器连接，耐振动特性确保长期可靠性。
3. 户外电子设备
基于其优异的环境适应性，适用于：

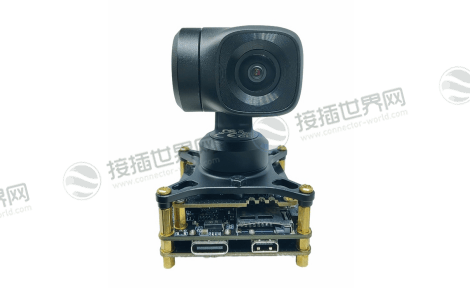

户外监控设备：摄像头云台控制信号传输，IP67防护确保户外长期稳定运行。

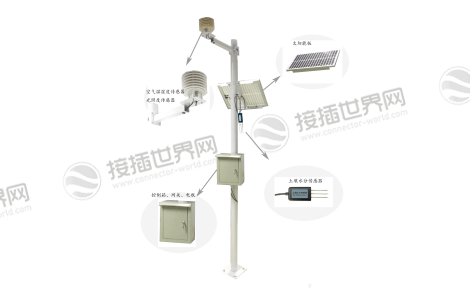

环境监测系统：气象站传感器连接，耐候性设计适应各种气候条件。
LED照明控制：户外广告牌、景观照明信号传输。
4. 新能源设备
电池管理系统：电池组温度、电压信号采集连接。

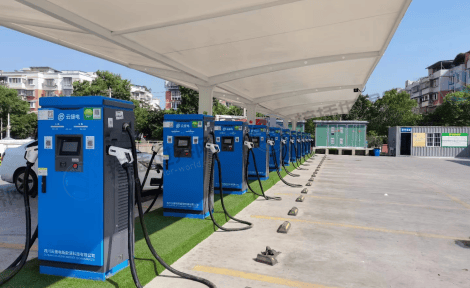

充电桩系统：信号传输接口，防护等级满足户外安装要求。
太阳能逆变器：传感器信号连接，宽温工作特性适应高温环境。
三、1411001-1产品优势与选型指南
核心竞争优势
1. 卓越的防护性能：IP67等级提供全面的防尘防水保护。
2. 可靠的连接保障：键控设计和端子位置保证(TPA)功能确保连接准确性。
3. 宽温工作能力：-40℃至125℃温度范围适应极端环境。
4. 灵活的配置选项：4|8空白孔位设计提供布线灵活性。
技术选型要点
电压匹配：12V信号级应用，不适用于功率传输。
环境适应性评估：IP67防护等级适用于潮湿、多尘环境，但需确保正确安装。
键码识别：B型键码需与对应公端匹配，防止不兼容连接。
安装注意事项：自由悬挂式安装需考虑线缆固定和应力消除。
四、1411001-1安装与维护指南
配套组件要求
配对连接器：需选择对应键码的公端连接器确保正确配对。
端子选择：0.64mm母端子，需使用专用压接工具。
密封组件：确保密封件正确安装以维持IP67防护等级。
维护建议
定期检查密封件完整性，确保防护性能。
清洁连接器时使用适当工具，避免损伤键控结构。
建议使用原装配件进行维修更换。
泰科1411001-1连接器作为一款高防护等级的信号连接解决方案，在需要可靠信号传输与环境防护的应用场景中表现卓越。其IP67防护等级、宽温工作范围及可靠的键控设计，使其成为汽车电子、工业自动化等领域的理想选择。
对于采购人员，标准化的设计和批量包装(600个/包)确保供应稳定性和成本效益。
对于设计工程师，完善的技术规格和灵活的配置选项为系统集成提供充分的设计空间。
在具体应用中，严格遵循安装规范并定期进行维护检查，是确保连接器长期稳定运行的关键。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
