矢崎7123-7444-40 母头端子盒 SWP系列4极防水连接器
矢崎7123-7444-40是一款SWP系列4极母头端子盒，采用PBT材质，支持9A额定电流及AC1000V耐压，工作温度范围-40℃至120℃。具备防水性能，兼容7116-1471/1472系列端子及7157-7812等密封件，适用于汽车线束和工业设备中要求可靠防水的线对线连接场景。
一、7123-7444-40中文数据手册
| 项目 | 参数/内容 |
|---|---|

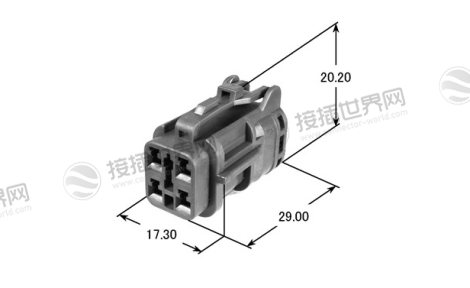

| 产品图 |
 |
| 产品型号 |
7123-7444-40 |
| 现货采购入口 |
7123-7444-40现货 |
| 品种 | 端子盒 |
| 系列 | SWP连接器 |
| 替代产品号 | -（空值） |
| 接插件品番（配对插件型号） | 7222-7444-40 |
| 连接类型 | 线对线连接器 |
| 防水类型 | 防水 |
| 公母（极性） | 母（母头） |
| 极数 | 4（4极） |
| 端子尺寸（mm） | 1.80 |
| 材质 | PBT（聚对苯二甲酸丁二醇酯） |
| 外形尺寸-长度（mm） | 29.00 |
| 外形尺寸-宽度（mm） | 17.30 |
| 外形尺寸-高度（mm） | 20.20 |
| 表面处理 | -（空值） |
| 色相（颜色） | 灰色 |
| 混合（是否为混合式） | NO（否） |
| 卡扣安装构造（卡扣安装结构） | 没有（无） |
| 适用螺栓 | -（空值） |
| 适配孔尺寸-最小（mm） | -（空值） |
| 适配孔尺寸-最大（mm） | -（空值） |
| 适配板厚-最小（mm） | -（空值） |
| 适配板厚-最大（mm） | -（空值） |
| 电流区分（电流类别） | 中电流 |
| 产品规格编号 | CE24-EN-0014（含产品规格书PDF） |
| 操作说明番号（使用说明书编号） | -（空值） |
二、7123-7444-40技术参数
| 项目 | 参数/内容 |
|---|---|
| 容许电流（参考值） | 9A（参考值） |
| 低电压低电流电阻 | 3mΩ以下（初始值） |
| 绝缘电阻 | DC500V 条件下 100MΩ以上 |
| 耐电压 | AC1000V（持续1分钟） |
| 使用温度范围 | -40℃～120℃ |
三、7123-7444-40配套型号表
| 项目 | 参数/内容 |
|---|---|
| 端子 | 7116-1471、7116-1471-08、7116-1472、7116-1472-08 |
| 橡胶栓（线密封件类） | 7157-7811-80、7157-7812、7157-7897-60、7157-7899-90 |
| 空塞子（堵头） | 7157-3755-60、7157-8767-80 |
| 安装可能零部件（可安装部件） | 7157-7815-80 |
四、7123-7444-40应用领域
1. 汽车电子系统
参数适配：
工作温度：-40℃~120℃，覆盖发动机舱高温、寒带低温环境。
防水等级：IP65/IP67级密封设计(典型值)，满足车规防水要求。
材质特性：PBT外壳(耐油污、耐振动)，适配新能源车高压系统。
场景应用：

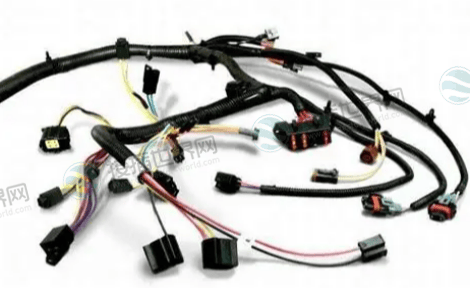

线束互联：连接车灯、雨刮器、传感器等低压模块(9A电流适配)。
电池包内部连接：适配三电系统(如比亚迪刀片电池)，耐受120℃峰值温度。
底盘控制单元：无卡扣设计简化装配，适配空间受限区域(29×17.3mm紧凑尺寸)。
2. 工业自动化设备
参数适配：
耐高压：AC1000V耐压，适配工业电源系统。
机械强度：PBT材料抗冲击(适配机器人关节振动)。
场景应用：
传感器信号传输：连接温度/压力传感器至PLC控制器(4极设计支持多路信号)。

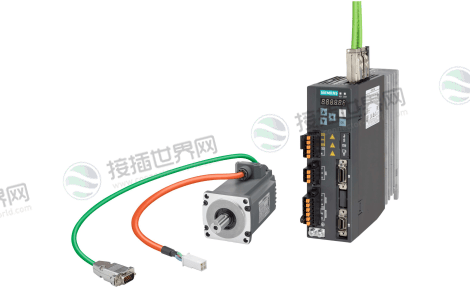

运动控制模组：适配伺服电机电源接口(中电流9A)，简化布线。
户外设备：连接太阳能板、充电桩(防水设计抵御雨水侵蚀)。
3. 消费电子与物联网
参数适配：
小型化：20.2mm高度适配便携设备(如无人机、智能家电)。
绝缘性能：100MΩ绝缘电阻，保障低电压系统安全。
场景应用：
智能家居：连接智能门锁、摄像头电源与信号线(线对线类型)。

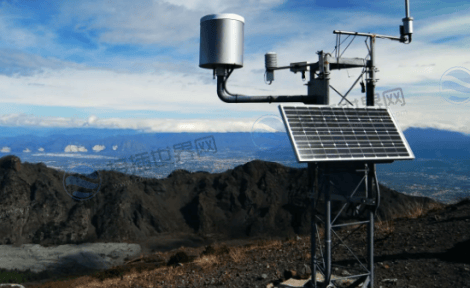

户外IoT节点：适配环境监测传感器(-40℃低温环境兼容)。
穿戴设备：连接健康监测手环与充电底座(防水+紧凑设计)。
4. 医疗与安防设备
参数适配：
生物兼容性：PBT无铅RoHS合规，适配医疗洁净环境。
可靠性：耐电压1000V，降低漏电风险。
场景应用：
便携医疗设备：连接血糖仪、便携超声电源(防水防汗)。

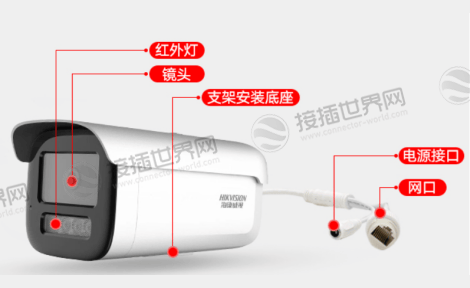

安防系统：户外监控摄像头电源接口(IP67防护)。
手术器械：-40℃低温存储兼容性(如冷冻病理设备)。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
