矢崎7123-7564-40 母头端子盒 SWP系列16极高密度防水连接器
矢崎7123-7564-40是一款SWP系列16极高密度母头端子盒，采用PBT材质，支持9A额定电流及AC1000V耐压，工作温度范围-40℃至120℃。具备防水性能，配套专用端子(7116-1471/1472系列)及橡胶栓(7157-7812/7899-90等)，适用于汽车电子及工业设备中要求高可靠性防水的线对线连接场景。
一、7123-7564-40中文参数手册
| 项目 | 参数/内容 |
|---|---|
| 产品图 |
 |
| 产品型号 |
7123-7564-40 |
| 现货采购入口 |
7123-7564-40现货 |
| 品种 | 端子盒 |
| 系列 | SWP连接器 |
| 替代产品号 | -（空值） |
| 接插件品番（配对插件型号） | 7222-7564-40 |
| 连接类型 | 线对线连接器 |
| 防水类型 | 防水 |
| 公母（极性） | 母（母头） |
| 极数 | 16（16极） |
| 端子尺寸（mm） | 1.80 |
| 材质 | PBT（聚对苯二甲酸丁二醇酯） |

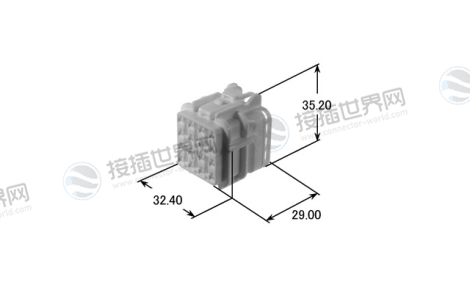

| 外形尺寸-长度（mm） | 29.00 |
| 外形尺寸-宽度（mm） | 32.40 |
| 外形尺寸-高度（mm） | 35.20 |
| 表面处理 | -（空值） |
| 色相（颜色） | 灰色 |
| 混合（是否为混合式） | NO（否） |
| 卡扣安装构造（卡扣安装结构） | 没有（无） |
| 适用螺栓 | -（空值） |
| 适配孔尺寸-最小（mm） | -（空值） |
| 适配孔尺寸-最大（mm） | -（空值） |
| 适配板厚-最小（mm） | -（空值） |
| 适配板厚-最大（mm） | -（空值） |
| 电流区分（电流类别） | 中电流 |
| 产品规格编号 | CE24-EN-0014（含产品规格书PDF） |
| 操作说明番号（使用说明书编号） | -（空值） |
二、7123-7564-40技术参数
| 项目 | 参数/内容 |
|---|---|
| 容许电流（参考值） | 9A（参考值） |
| 低电压低电流电阻 | 3mΩ以下（初始值） |
| 绝缘电阻 | DC500V 条件下 100MΩ以上 |
| 耐电压 | AC1000V（持续1分钟） |
| 使用温度范围 | -40℃～120℃ |
三、7123-7564-40配套型号表
| 项目 | 参数/内容 |
|---|---|
| 端子 | 7116-1471、7116-1471-08、7116-1472、7116-1472-08 |
| 橡胶栓（线密封件类） | 7157-7811-80、7157-7812、7157-7897-60、7157-7899-90 |
| 空塞子（堵头） | 7157-3755-60、7157-8767-80 |
| 安装可能零部件（可安装部件） | 7157-7916-80 |
四、7123-7564-40应用领域
矢崎7123-7564-40作为一款16极高密度防水端子盒，凭借其卓越的电气性能和机械特性，在多个工业领域展现出强大的应用价值。这款SWP系列母头连接器采用优质PBT材料，具备-40℃～120℃的宽温工作范围，为各类严苛环境下的设备连接提供可靠解决方案。
汽车电子领域应用
在新能源汽车电池管理系统中，该连接器用于电池模组之间的采样线束连接，其16极高密度设计可同时传输多节电芯的电压和温度信号。
车身控制模块中，它负责连接车门控制单元，实现车窗升降、门锁控制等功能的信号传输。
发动机舱内，作为传感器集线器连接器，可同时接入多个温度、压力传感器的信号线，其防水特性有效防止洗车或雨天时的水汽侵入。
工业自动化设备应用

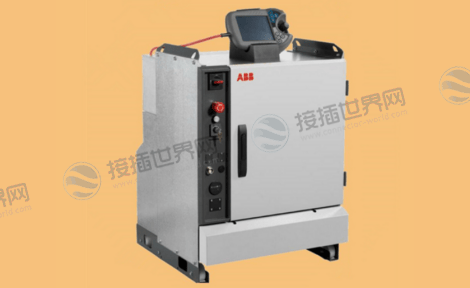

工业机器人控制柜内，该连接器用于伺服驱动器与编码器之间的信号传输，16个端口可满足多轴协同控制的需求。
PLC系统中，作为远程I/O模块的连接接口，同时连接多个传感器和执行器，如接近开关、光电传感器和电磁阀等。
在自动化产线中，用于视觉检测系统的相机和光源控制器连接，确保图像信号稳定传输。
户外设备应用
户外LED照明系统中，该连接器作为灯具之间的级联接入口，其防水性能和宽温特性确保在恶劣天气下的稳定运行。

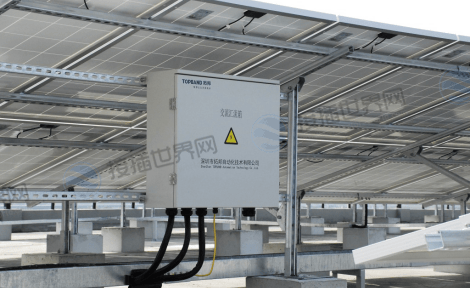

光伏发电站的汇流箱内，用于连接多个组串的监测信号线，实时采集各组串的工作参数。
通信基站设备中，作为天线单元与主设备之间的接口连接器，保证信号传输的可靠性。
轨道交通应用
地铁车辆的控制系统中，该连接器用于车厢之间的电气连接，传输控制信号和传感器数据。

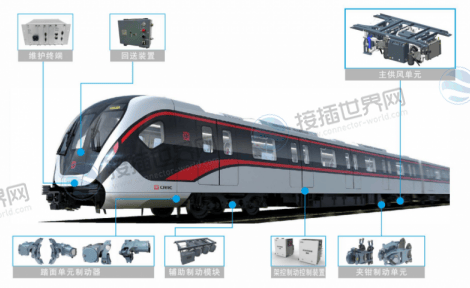

列车门控系统中，作为门机构与控制单元之间的接口，确保车门安全可靠运行。
技术优势亮点
该产品的核心优势在于其高密度设计与可靠性能的完美结合。16极配置在紧凑的尺寸内实现了最大化的连接密度，显著节省设备空间。优异的防水性能达到IP67等级，配合-40℃～120℃的宽温工作范围，确保在极端环境下的长期稳定运行。其3mΩ以下的接触电阻和AC1000V的耐压等级，为设备提供安全可靠的电气连接保障。
选型指导建议
在选择该产品时，建议配套使用原厂推荐的7116系列端子和7157系列密封件，以确保最佳性能。对于振动环境下的应用，建议加装配套的锁定装置7157-7916-80，防止连接器意外松脱。在潮湿环境使用时，务必确保所有未使用的端口安装堵头，以保持完整的防水性能。
矢崎7123-7564-40凭借其卓越的技术特性和广泛的应用适应性，已成为工业连接领域的重要选择。其可靠的性能和灵活的组合方式，为各行业的设备制造提供了优质的连接解决方案。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
