矢崎7222-7464-40 公头端子盒 SWP系列6极防水连接器
矢崎7222-7464-40是一款SWP系列6极高密度公头端子盒，采用PBT材质，支持9A电流和AC1000V耐压。配备卡扣锁定结构，工作温度-40℃~120℃，适用于汽车线束和工业设备的防水线对线连接场景，并提供完整的端子与密封件配套支持。
一、7222-7464-40中文参数手册
| 项目 | 参数/内容 |
|---|---|
| 产品图 |
 |
| 产品型号 |
7222-7464-40 |
| 现货采购入口 |
7222-7464-40现货 |
| 品种 | 端子盒 |
| 系列 | SWP连接器 |
| 替代产品号 | -（空值） |
| 接插件品番（配对插件型号） | 7123-7464-40 |
| 连接类型 | 线对线连接器 |
| 防水类型 | 防水 |
| 公母（极性） | 公（公头） |
| 极数 | 6（6极） |
| 端子尺寸（mm） | 1.80 |
| 材质 | PBT（聚对苯二甲酸丁二醇酯） |

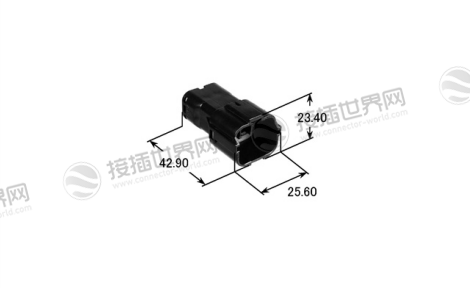

| 外形尺寸-长度（mm） | 42.90 |
| 外形尺寸-宽度（mm） | 25.60 |
| 外形尺寸-高度（mm） | 23.40 |
| 表面处理 | -（空值） |
| 色相（颜色） | 灰色 |
| 混合（是否为混合式） | NO（否） |
| 卡扣安装构造（卡扣安装结构） | 有 |
| 适用螺栓 | -（空值） |
| 适配孔尺寸-最小（mm） | -（空值） |
| 适配孔尺寸-最大（mm） | -（空值） |
| 适配板厚-最小（mm） | -（空值） |
| 适配板厚-最大（mm） | -（空值） |
| 电流区分（电流类别） | 中电流 |
| 产品规格编号 | CE24-EN-0014（含产品规格书PDF） |
| 操作说明番号（使用说明书编号） | -（空值） |
二、7222-7464-40技术参数
| 项目 | 参数/内容 |
|---|---|
| 容许电流（参考值） | 9A（参考值） |
| 低电压低电流电阻 | 3mΩ以下（初始值） |
| 绝缘电阻 | DC500V 条件下 100MΩ以上 |
| 耐电压 | AC1000V（持续1分钟） |
| 使用温度范围 | -40℃～120℃ |
三、7222-7464-40配套型号表
| 项目 | 参数/内容 |
|---|---|
| 端子 | 7114-1471、7114-1471-08、7114-1472、7114-1472-08 |
| 橡胶栓（线密封件类） | 7157-7811-80、7157-7812、7157-7897-60、7157-7899-90 |
| 空塞子（堵头） | 7157-3755-60、7157-8767-80 |
| 安装可能零部件（可安装部件） | 7157-7816-80 |
四、7222-7464-40应用领域
1、产品核心特性与价值定位
矢崎7222-7464-40是一款6极SWP系列公头端子盒，采用线对线连接方式，集多极数、防水防护、紧凑设计于一体，为复杂电气系统提供可靠的连接解决方案。
关键技术特性：
高密度连接：6极配置，1.80mm端子尺寸，42.90mm×25.60mm×23.40mm紧凑结构。
全面防护设计：防水构造，灰色PBT材质，耐候性强。
稳健电气性能：9A额定电流，AC1000V耐压，3mΩ以下接触电阻。
便捷安装：卡扣安装结构，简化装配流程。
宽环境适应性：-40℃～120℃工作温度范围。
2、目标应用领域深度分析
汽车电子控制系统
应用场景：车载多功能系统集成连接

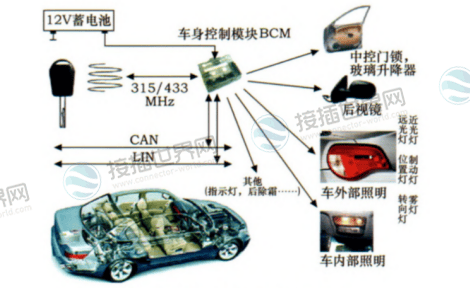

具体应用：车身控制模块多路信号传输、车载信息娱乐系统电源与信号连接。
技术优势：
6极高密度设计满足现代汽车电子多信号传输需求。
防水性能应对车辆洗车、雨天等潮湿环境。
宽温范围保障极端气候下的可靠性。
工业自动化装备
应用场景：工业设备多功能模块互联

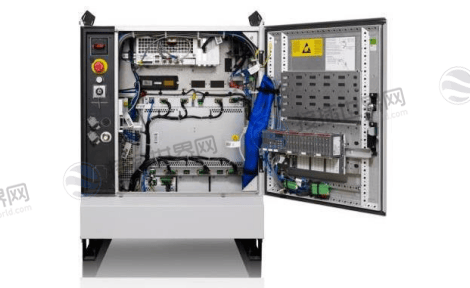

具体应用：机器人控制柜模块间连接、自动化产线传感器集群接线。
技术优势：
多极数设计支持电源与信号同步传输。
卡扣结构确保振动环境下的连接稳定性。
优异的绝缘性能保障设备安全运行。
户外电气设备
应用场景：户外综合控制系统

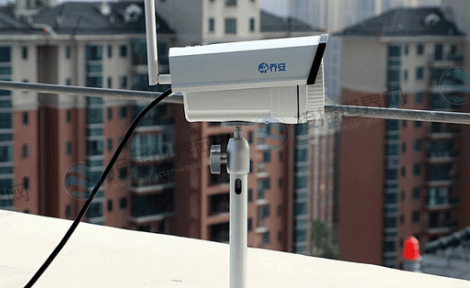

具体应用：智能路灯控制系统、户外监控设备多线路连接。
技术优势：
IP等级防护抵御雨水、灰尘侵蚀。
PBT材质耐紫外线老化，延长使用寿命。
紧凑结构适应户外设备空间限制。
家电与智能家居
应用场景：智能家电控制系统

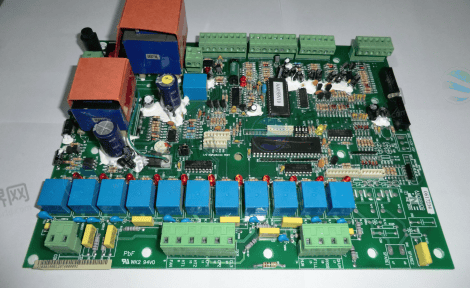

具体应用：空调多功能控制板连接、智能家居中控系统接线。
技术优势：
多极配置满足复杂功能需求。
可靠的电气性能确保产品长期稳定。
标准化设计便于批量生产。
通信与网络设备
应用场景：通信设备内部互联

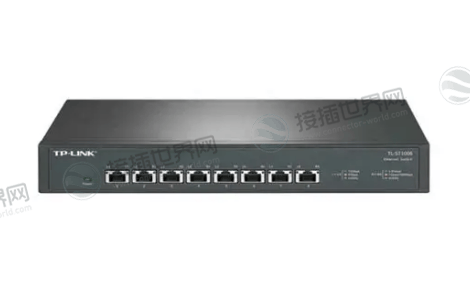

具体应用：网络交换机模块连接、基站设备内部线缆管理。
技术优势：
高密度连接节省设备内部空间。
稳定的传输性能保障通信质量。
完善的配件系统支持快速维护。
矢崎7222-7464-40 SWP连接器端子盒凭借其高密度设计、优异的防护性能和可靠的电气特性，在汽车电子、工业自动化、智能家居等需要多路信号传输的应用领域展现出卓越价值。特别适用于需要空间优化、环境防护和多功能集成的复杂电气系统，为工程师提供了理想的连接解决方案。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
