矢崎7222-8525-80 SWP系列2极防水连接器线对线连接
矢崎7222-8525-80是一款SWP系列2极公头端子盒，采用PBT材质，支持9A电流和AC1000V耐压。配备卡扣锁定结构，兼容1.80mm端子及7157系列密封件，适用于汽车线束和工业设备的防水线对线连接场景。
一、7222-8525-80中文参数手册
| 项目 | 参数/内容 |
|---|---|
| 产品图 |
 |
| 产品型号 |
7222-8525-80 |
| 现货采购入口 |
7222-8525-80现货 |
| 品种 | 端子盒 |
| 系列 | SWP连接器 |
| 替代产品号 | -（空值） |
| 接插件品番（配对插件型号） | 7123-8525-80 |
| 连接类型 | 线对线连接器 |
| 防水类型 | 防水 |
| 公母（极性） | 公（公头） |
| 极数 | 2（2极） |
| 端子尺寸（mm） | 1.80 |
| 材质 | PBT（聚对苯二甲酸丁二醇酯） |
| 外形尺寸-长度（mm） | 42.40 |
| 外形尺寸-宽度（mm） | 19.50 |
| 外形尺寸-高度（mm） | 16.25 |
| 表面处理 | -（空值） |
| 色相（颜色） | 茶色 |
| 混合（是否为混合式） | NO（否） |
| 卡扣安装构造（卡扣安装结构） | 有 |
| 适用螺栓 | -（空值） |
| 适配孔尺寸-最小（mm） | -（空值） |
| 适配孔尺寸-最大（mm） | -（空值） |
| 适配板厚-最小（mm） | -（空值） |
| 适配板厚-最大（mm） | -（空值） |
| 电流区分（电流类别） | 中电流 |
| 产品规格编号 | CE24-EN-0014（含产品规格书PDF） |
| 操作说明番号（使用说明书编号） | -（空值） |
二、7222-8525-80技术参数手册
| 项目 | 参数/内容 |
|---|---|
| 容许电流（参考值） | 9A（参考值） |
| 低电压低电流电阻 | 3mΩ以下（初始值） |
| 绝缘电阻 | DC500V 条件下 100MΩ以上 |
| 耐电压 | AC1000V（持续1分钟） |
| 使用温度范围 | -40℃～120℃ |
三、7222-8525-80配套产品表
| 项目 | 参数/内容 |
|---|---|
| 端子 | 7114-1471、7114-1471-08、7114-1472、7114-1472-08 |
| 橡胶栓（线密封件类） | 7157-7811-80、7157-7812、7157-7897-60、7157-7899-90 |
| 空塞子（堵头） | 7157-3755-60、7157-8767-80 |
| 安装可能零部件（可安装部件） | -（空值） |
四、7222-8525-80应用领域
1、产品核心特性与价值定位
矢崎7222-8525-80是一款2极SWP系列公头端子盒，采用线对线连接方式，专为严苛环境下的电气连接需求设计。其核心价值在于为设备间电力传输提供防水、可靠的连接解决方案。
关键技术特性：
紧凑结构设计：42.40mm×19.50mm×16.25mm精巧尺寸，1.80mm端子规格
全面防护能力：防水设计，茶色PBT材质，耐高温耐化学腐蚀
稳健电气性能：9A额定电流，AC1000V耐压等级
便捷安装特性：卡扣安装结构，简化装配流程
宽温工作范围：-40℃～120℃温度适应性
2、目标应用领域深度分析
汽车电气系统
应用场景：车载电子设备电源连接
具体应用：车载音响系统、导航设备电源接口、行车记录仪供电连接。
技术优势：
防水设计有效抵御车内潮湿环境。
-40℃～120℃宽温范围适应车辆极端温度变化。
卡扣结构确保行车振动下的连接可靠性。
工业控制设备

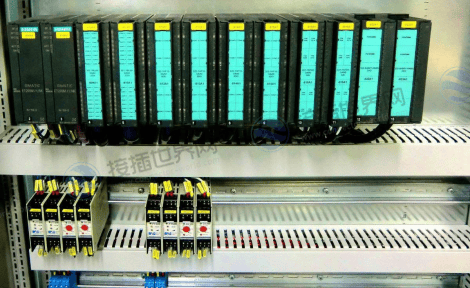

应用场景：工业传感器与执行器连接
具体应用：PLC外围设备连接、传感器电源接口、小型执行机构供电。
技术优势：
9A电流容量满足大多数工业控制需求。
优异的绝缘性能保障设备安全运行。
紧凑尺寸适应高密度安装环境。
户外电子设备
应用场景：户外照明与监控设备
具体应用：LED户外照明系统、安防监控设备电源连接。
技术优势：
IP等级防护确保户外恶劣气候下的可靠性。
茶色PBT材质耐紫外线老化。
稳定的电气性能保证长期运行。
家电与消费电子
应用场景：家电产品内部连接
具体应用：空调控制器、洗衣机电源模块、厨房电器连接。
技术优势：
完善的防护能力适应潮湿环境。
可靠的连接性能确保产品寿命。
标准化设计便于自动化生产。
通信设备

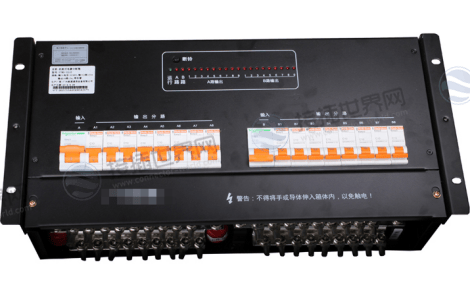

应用场景：通信设备电源分配
具体应用：网络设备内部供电、基站辅助设备连接。
技术优势：
稳定的电力传输性能。
紧凑设计节省设备内部空间。
易于维护的连接方案。
3、技术亮点与选型价值
工程设计优势
连接可靠性：优化的接触设计和材料选择确保长期稳定性。
环境适应性：宽温范围结合防水设计，适用多种应用场景。
安装便利性：卡扣结构提升安装效率，降低装配成本。
维护便捷性：完善的配件系统支持快速维护更换。
品质保证体系
材料认证：PBT材质提供优良的机械和电气性能。
工艺标准：精密制造确保尺寸一致性和性能稳定性。
配套完善：完整的端子、密封件配套体系。
矢崎7222-8525-80 SWP连接器端子盒凭借其紧凑的设计、优异的防护性能和可靠的电气特性，在汽车电子、工业控制、户外设备等中电流应用领域展现出卓越价值。特别适用于需要空间优化、环境防护和稳定电力传输的各类电气连接场景，为工程师提供了理想的连接解决方案。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
