汽车车灯连接器常用型号大全 从传统卤素到智能LED的完整选型指南

本文系统整理了汽车车灯连接器的常用型号，形成一份完整的选型大全。内容涵盖前大灯、尾灯、雾灯、转向灯等不同部位所需的连接器，重点汇总了TE Connectivity (泰科)、Yazaki (矢崎)、Molex (莫仕)、JST 等主流品牌的系列型号、针脚数、电流参数与密封等级，并提供基于应用场景的选型建议，助力维修替换与设计研发。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、灯泡插座类：传统与主流的基石

这类连接器直接与可更换灯泡接口配合，是车灯系统中最基础的连接类型。

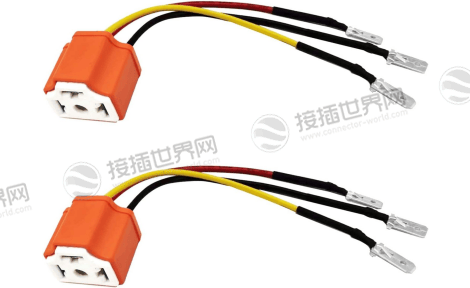

H4/HB2/9003三引脚插座：

作为最常见的双灯丝灯泡接口，广泛用于远近光一体式前照灯，其特点是通过三个引脚实现远光、近光和共地线的连接，结构坚固且成本低廉。在国产车型中，约有35%的前照灯采用此类型接口。

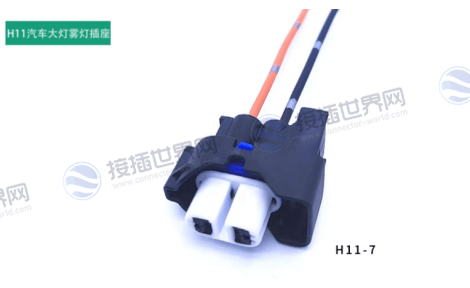

H1/H7/H11单引脚系列：

用于分体式前照灯设计，其中H1多用于远光，H7常见于近光。这类插座的接触电阻要求低于15mΩ，绝缘电阻需大于100MΩ，确保大电流通过时不会过热。

专用型号：如Delphi的13590258双针灯座，采用尼龙材质，耐温范围-40℃~125℃，专为楔形基座灯泡设计。这些插座虽结构简单，但保持力需超过50N，避免振动导致接触不良。

二、FPC/FFC连接器：扁平化设计的首选

随着LED灯板日趋扁平化，柔性电路连接器成为空间受限场景的理想选择。

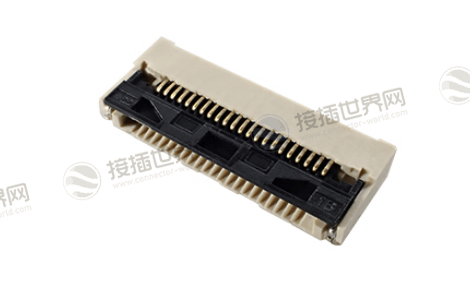

京瓷6288系列：

典型的ZIF(零插拔力)连接器，引脚数8-80pin，间距0.5mm，高度仅2.0±0.1mm。其特点是通过锁杆机构实现柔性电路的固定与释放，特别适合三维曲面灯带间的连接。

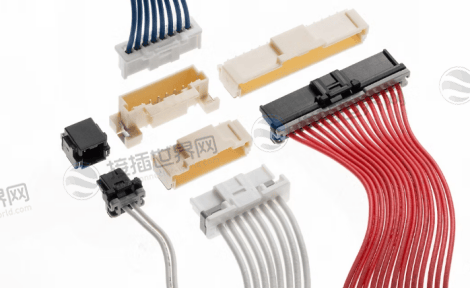

Molex DuraClik系列：

高度仅6.4mm，采用单排针设计，2.0mm间距进一步缩减宽度。提供2~15针不同配置，SMT贴装工艺不占用背板空间，完美适配日行灯和转向灯的窄空间需求。

选型要点：此类连接器需重点关注插拔寿命(通常≥50次)和接触电阻(≤5mΩ)，确保LED灯带间信号传输的稳定性。

三、板对板连接器：驱动模块的神经中枢

在车灯控制器与主板间，高密度板对板连接器承担着电源与信号传输的双重任务。

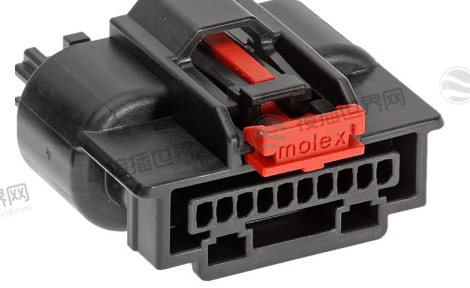

Molex Mini50系列：

业界首款0.50mm端子系统的车规级连接器，依据USCAR-2标准开发。三排引脚设计支持34针配置，接触电阻≤20mΩ，4A载流能力为微处理器与传感器提供充足电力。

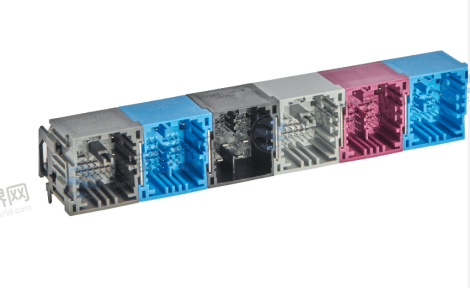

Molex stAK50h系列：

创新性的混合针设计，将0.50mm与1.20mm端子系统整合于5排布局，最多支持64针。通过GMW3191标准认证，支持不同规格线缆压接(0.13-6.00mm²)，适合跨模块集成。

四、高压大电流连接器：新能源照明的保障

随着矩阵式大灯功率提升，专用大电流连接器需求显著增长。

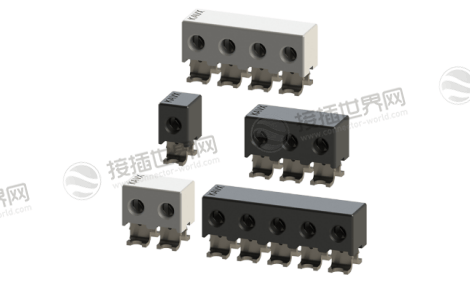

京瓷9176 700系列：

线对板连接器，间距4.0mm，单针载流10A，耐压300V-600V。采用尼龙外壳与 crimp端接，直接满足高功率LED模组供电需求。

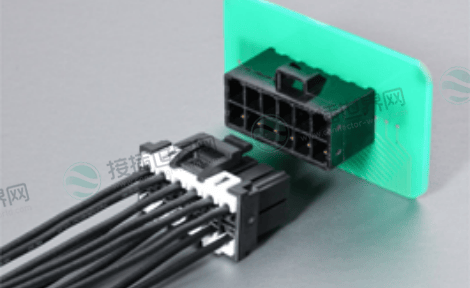

JST PEA系列：

专为镇流器到灯系统设计，电源回路支持6.5A电流，信号回路载流1A。B12B-PEAK等型号通过RoHS认证，50V工作电压适配大多数LED驱动电路。

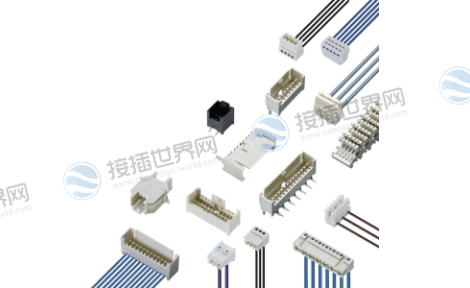

隆堡RAST 2.5系列：

模块化连接器支持双面键控与快速压接，插拔寿命超过1000次。铜锌合金触点镀银处理，接触电阻低至5mΩ，确保大电流传输效率。

五、防水密封连接器：外部灯具的守护者

安装在湿区的车灯总成必须采用防水型连接器，防止水分侵入导致故障。

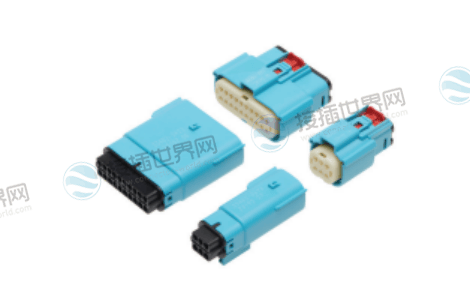

Molex MX150 Twist-Lock系列：

专为大灯总成对外接口设计，采用旋转锁紧机构，无需额外卡扣或螺丝。集成密封圈结构达到IPX9K等级(S3级)，可承受80℃高压射流冲洗。

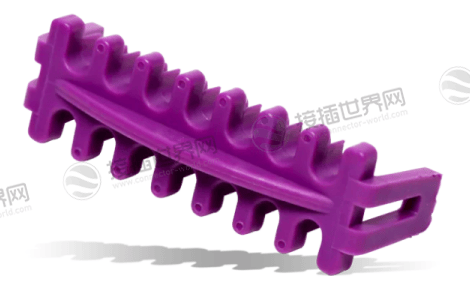

Delphi GT 150/280系列：

如15475870型号40针连接器，尼龙外壳提供基础防尘防水功能。工作温度-40℃~125℃，满足发动机舱周边组件的环境要求。

选型关键：密封连接器需关注密封圈材料耐候性与端子镀层抗腐蚀性，确保在高温高湿环境下长期保持密封性能。

六、选型核心参数与标准指南

电气参数：车灯连接器选型需优先确认电压/电流需求。低压信号线路(如CAN总线)可选0.64规格连接器;高功率LED驱动则应考虑载流≥10A的大电流型号。

环境适应性：

温度等级：发动机舱连接器需耐受-40℃~150℃(如Delphi 120系列)，乘客舱组件可选-40℃~85℃等级。

防护等级：底盘区域推荐IP67(防短时浸水)，发动机舱需IP6K9K(防高压射流+粉尘)。

振动抵抗：一般区域要求≤3Grms，发动机周边需承受≥10Grms振动。

机械性能：

端子保持力：需≥50N，防止振动松脱。

插拔寿命：非密封连接器通常≥50次，精密接口要求≥1000次。

二次锁止：如Molex Mini50的TPA(端子位置保证)结构，防止端子后退。

合规性标准：主流车灯连接器应符合USCAR-2(机械/电气性能)、GMW3191(环境适应性)或LV214(高温性能)等标准。

七、技术趋势与未来展望

集成化：如H-MTD系列将电源、信号和光纤集成于单一连接器，减少线束复杂度。

高速化：随着智能车灯普及，56Gbps以太网连接器开始应用于像素级灯控系统。

智能化：新一代连接器集成诊断芯片，实时监测接触状态与阻抗变化，实现预测性维护。

轻量化：铝合金壳体比传统铜制品轻30%，复合材料应用进一步减重50%。

选择车灯连接器，是一项需要系统思维的三维决策。它要求您超越数据手册，从三个维度进行综合评估：

系统集成度：它是否能无缝融入整车线束和车灯总成的设计?

环境适应性：能否在-40℃到125℃的剧烈温差、持续振动及化学品暴露下保持稳定?

全生命周期成本：是否在10年或20万公里后仍能保证接触电阻的稳定?

未来的区域架构和无线技术不会削弱其价值，而是对其可靠性、集成度和智能化提出了更高要求。把握住“安全、可靠、高效”这一核心，便能驾驭任何技术变革。
