矢崎7282-8227 2极公头防水外壳 配对7283-8227 2.3II系列 6.0mm间距 面板安装
矢崎(YAZAKI) 7282-8227是一款2极公头防水连接器外壳，专为配对母头7283-8227设计，属于2.3II(090II)系列。本品采用PBT材质，引脚间距6.0mm，适配7.0mm安装孔径及0.6-2.2mm板厚，额定电流10A，耐压AC1000V。作为一款标准面板安装式防水连接器，它广泛用于车载电子、工业控制设备等需要可靠密封接口的场合，并提供完整的端子与密封件配套支持。
一、7282-8227中文参数手册
| 项目 | 参数/内容 |
|---|---|
| 产品图 |
 |
| 产品型号 |
7282-8227 |
| 现货采购入口 |
7282-8227现货 |
| 种类（品类） | 外壳（ハウジング） |
| 系列 | 2.3II(090II)连接器 |
| 替换型号（置換品番） | -（空值） |
| 配对型号（かん合相手品番） | 7283-8227 |
| 连接类型（接続タイプ） | 标准连接器（標準コネクタ） |
| 防水/非防水（防水／非防水） | 防水 |
| 公头/母头（オス／メス） | 公头（オス） |
| 极数（極数） | 2（2极） |
| 端子尺寸（mm）（ターミナルサイズ） | 2.30 |
| 材质（材質） | PBT（聚对苯二甲酸丁二醇酯） |

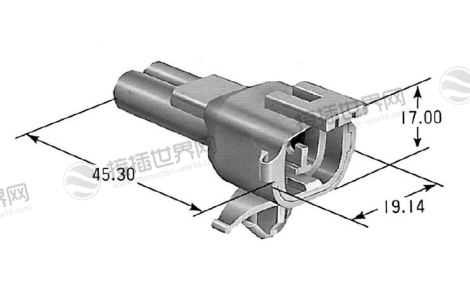

| 外形尺寸-长度（mm）（寸法-長さ） | 45.30 |
| 外形尺寸-宽度（mm）（寸法-幅） | 19.20 |
| 外形尺寸-高度（mm）（寸法-高さ） | 17.00 |
| 表面处理（表面処理） | -（空值） |
| 颜色（色相） | 自然色 |
| 是否为混合式（ハイブリッド） | NO（否） |
| 卡扣安装结构（クリップ取付構造） | 无（無し） |
| 适用螺栓（適用ボルト） | -（空值） |
| 适配孔径-最小（mm）（適合穴サイズ-Min） | 7.00 |
| 适配孔径-最大（mm）（適合穴サイズ-Max） | 7.00 |
| 适配板厚-最小（mm）（適合板厚-Min） | 0.60 |
| 适配板厚-最大（mm）（適合板厚-Max） | 2.20 |
| 电流类别（電流区分） | 中电流 |
| 产品规格书编号（製品規格書番号） | -（空值） |
| 使用说明书编号（取扱説明書番号） | -（空值） |
二、7282-8227技术参数
| 项目 | 参数/内容 |
|---|---|
| 允许电流（参考值）（許容電流（参考値）） | 10A |
| 低电压低电流电阻（低電圧低電流抵抗） | 3mΩ以下（初始值） |
| 绝缘电阻（絶縁抵抗） | DC500V 条件下 100MΩ以上 |
| 耐电压（耐電圧） | AC1000V（持续1分钟） |
| 使用温度范围（使用温度範囲） | -40℃～120℃ |
三、7282-8227配套型号
| 部件类型 | 对应型号列表 |
|---|---|
| 端子（ターミナル） | 7114-4025、7114-4026、7114-4027、7114-4028-08、7114-4029-08 |
| 线密封件（ワイヤシール） | 7157-3646、7157-3821、7158-3006-90、7158-3007-10、7158-3008-80 |
| 堵头（ダミー栓） | 7157-8767-80 |
| 可安装部件（取付可能部品） | -（空值） |
四、7282-8227引脚参数
| 备注项目 | 详情 |
|---|---|
| 引脚间距 | 6.0mm 间距（6.0mm ピッチ） |
五、7282-8227应用领域
1、产品核心特性与差异化优势
a. 面板安装专用设计
明确的安装孔规格：7.0mm孔径，适配0.6-2.2mm板厚
价值：专为控制柜面板、设备外壳壁安装而设计，提供标准的开孔方案
b. 紧凑型双极配置
2极设计，45.3×19.2×17.0mm纤细外形
6.0mm引脚间距
价值：在狭窄空间实现可靠连接，特别适合空间受限的安装环境
c. 工业级环境防护
防水性能，工作温度-40℃～120℃
PBT材质，自然色外观
价值：抵御户外恶劣气候及工业现场腐蚀性环境
d. 稳健电气性能
10A电流承载，AC1000V耐压
低接触电阻(3mΩ以下)
价值：保障电源电路稳定传输，提供过压安全屏障
2、目标应用场景深度分析

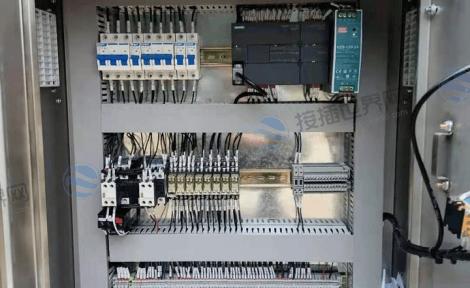

工业控制柜面板接口
场景：PLC控制柜外部设备连接
具体应用：控制柜面板上的传感器电源接口、执行器控制信号接口
优势体现：
面板安装设计简化柜体开孔工艺
防水特性防止清洗时液体渗入柜内
2极配置满足大多数单回路控制需求
户外设备电源连接
场景：户外LED照明设备
具体应用：景观照明、道路照明设备的电源输入接口
优势体现：
IP防护等级确保雨天正常运作
-40℃低温启动保障严寒地区使用
紧凑尺寸适应灯具有限内部空间

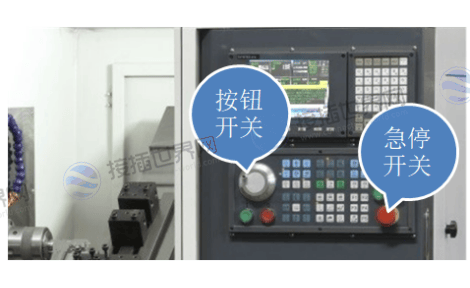

机械设备外部接口
场景：数控机床操作面板
具体应用：机床外部急停按钮、手持单元接口
优势体现：
面板安装提供整洁的外部接口
10A电流满足大多数辅助设备供电
抗震设计适应设备运行时的持续振动

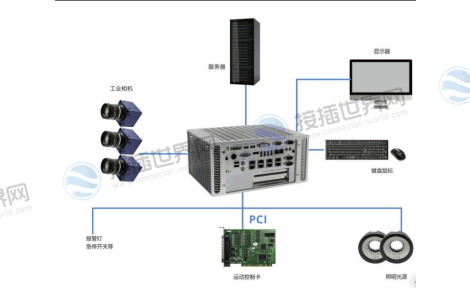

检测仪器信号接口
场景：工业检测设备输出端
具体应用：传感器信号输出、设备状态信号接口
优势体现：
2极设计适合信号传输需求
高绝缘电阻(100MΩ以上)确保信号准确性
标准化安装简化设备集成流程
3、技术选型核心价值
工程设计优势
安装便捷：明确的安装尺寸，降低机加工复杂度
空间优化：纤细外形节省宝贵的面板空间
系统可靠：宽温域设计确保极端环境下性能稳定
维护简单：成熟的2.3II系列，配件供应稳定
成本效益分析
减少自定义开孔成本
降低防水处理复杂程度
提高设备集成效率
矢崎7282-8227凭借其独特的面板安装特性和紧凑的双极设计，在工业控制、户外设备、机械制造等领域展现出独特价值。特别适用于需要在设备外壳直接安装连接器且空间受限的应用场景，为工程师提供了标准化、高可靠性的连接解决方案。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
