矢崎7283-1081-40 8极母头防水外壳 替换7283-1288 配对7282-1081-40 2.3II系列连接器
矢崎(YAZAKI) 7283-1081-40是一款8极高密度母头防水外壳，属于2.3II(090II)连接器系列，可直接替换旧型号7283-1288，并专为配对公头7282-1081-40设计。本品采用PBT材质，引脚间距6.0mm，额定电流10A，耐压AC1000V，工作温度范围-40℃至120℃。适用于工业自动化控制、车载电子设备及其他需要多路信号可靠防水连接的场景，提供完整的端子与密封件配套方案。
一、7283-1081-40中文数据手册
| 项目 | 参数/内容 |
|---|---|
| 产品图 |
 |
| 产品型号 |
7283-1081-40 |
| 现货采购入口 |
7283-1081-40现货 |
| 种类（品类） | 外壳（ハウジング） |
| 系列 | 2.3II(090II)连接器 |
| 替换型号（置換品番） | 7283-1288 |
| 配对型号（かん合相手品番） | 7282-1081-40 |
| 连接类型（接続タイプ） | 标准连接器（標準コネクタ） |
| 防水/非防水（防水／非防水） | 防水 |
| 公头/母头（オス／メス） | 母头（メス） |
| 极数（極数） | 8（8极） |
| 端子尺寸（mm）（ターミナルサイズ） | 2.30 |
| 材质（材質） | PBT（聚对苯二甲酸丁二醇酯） |

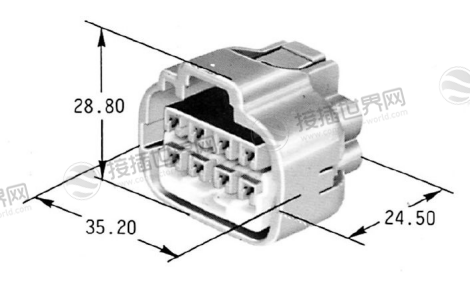

| 外形尺寸-长度（mm）（寸法-長さ） | 27.50 |
| 外形尺寸-宽度（mm）（寸法-幅） | 35.20 |
| 外形尺寸-高度（mm）（寸法-高さ） | 30.30 |
| 表面处理（表面処理） | -（空值） |
| 颜色（色相） | 薄灰色（薄灰色） |
| 是否为混合式（ハイブリッド） | NO（否） |
| 卡扣安装结构（クリップ取付構造） | 无（無し） |
| 适用螺栓（適用ボルト） | -（空值） |
| 适配孔径-最小（mm）（適合穴サイズ-Min） | -（空值） |
| 适配孔径-最大（mm）（適合穴サイズ-Max） | -（空值） |
| 适配板厚-最小（mm）（適合板厚-Min） | -（空值） |
| 适配板厚-最大（mm）（適合板厚-Max） | -（空值） |
| 电流类别（電流区分） | 中电流 |
| 产品规格书编号（製品規格書番号） | -（空值） |
| 使用说明书编号（取扱説明書番号） | -（空值） |
二、7283-1081-40技术参数
| 项目 | 参数/内容 |
|---|---|
| 允许电流（参考值）（許容電流（参考値）） | 10A |
| 低电压低电流电阻（低電圧低電流抵抗） | 3mΩ以下（初始值） |
| 绝缘电阻（絶縁抵抗） | DC500V 条件下 100MΩ以上 |
| 耐电压（耐電圧） | AC1000V（持续1分钟） |
| 使用温度范围（使用温度範囲） | -40℃～120℃ |
三、7283-1081-40配套型号
| 部件类型 | 对应型号列表 |
|---|---|
| 端子（ターミナル） | 7116-4028-08、7116-4029-08、7116-5044-02、7116-5045-02、7116-5046-02 |
| 线密封件（ワイヤシール） | 7157-3646、7157-3821、7158-3006-90、7158-3007-10、7158-3008-80 |
| 堵头（ダミー栓） | 7157-8767-80 |
| 可安装部件（取付可能部品） | -（空值） |
四、7283-1081-40引脚参数
| 备注项目 | 详情 |
|---|---|
| 引脚间距 | 6.0mm 间距（6.0mm ピッチ） |
五、7283-1081-40应用领域
1、核心产品特性与价值定位
a. 高密度8极配置
8极设计，6.0mm引脚间距，27.5×35.2×30.3mm紧凑尺寸。
价值：在有限空间内实现多路信号传输，优化设备布局。
b. 工业级防水保护
明确标注"防水"，绝缘电阻DC500V下100MΩ以上。
工作温度范围：-40℃～120℃。
价值：抵御恶劣工业环境中的液体、灰尘侵袭。
c. 可靠电气性能
10A容许电流，耐电压AC1000V持续1分钟。
低接触电阻(3mΩ以下初始值)。
价值：保障信号传输稳定性，提供过压保护。
d. 标准化设计
PBT材质，薄灰色外观，标准连接器类型。
价值：便于系统集成，确保长期耐久性。
2、核心应用场景深度解析

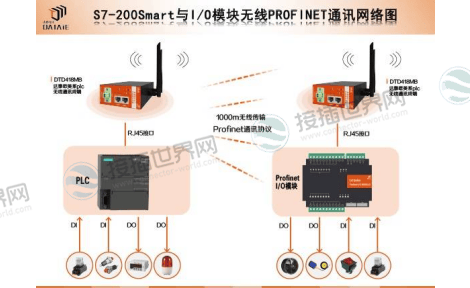

工业自动化控制系统
场景：PLC系统I/O模块连接
具体应用：作为PLC与传感器群、执行器组之间的集中连接接口。
优势体现：
8极高密度设计，单连接器满足多路信号传输需求。
防水特性适应工业现场潮湿、油污环境。
-40℃～120℃宽温域确保生产线全年稳定运行。

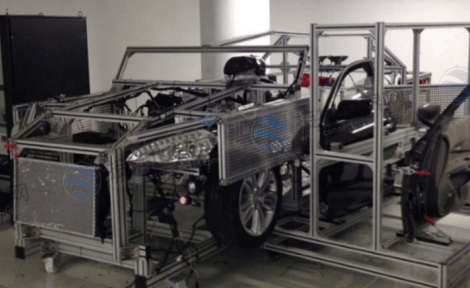

汽车制造与测试设备
场景：汽车电控单元测试台架
具体应用：发动机ECU、变速箱TCU测试设备的信号采集接口。
优势体现：
多极数设计支持同时测试多个信号参数。
高耐压特性(AC1000V)为测试设备提供安全屏障。
紧凑尺寸适应测试台架空间限制。

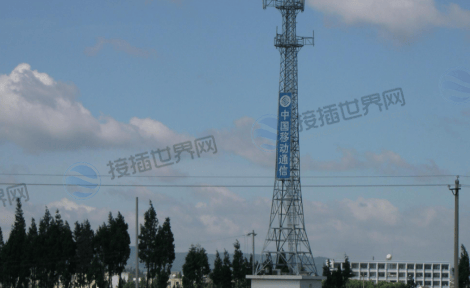

户外通信设备
场景：基站设备内部连接
具体应用：户外通信基站内部模块间的信号与电源连接。
优势体现：
防水设计抵御雨水、凝露侵蚀。
宽温工作范围适应昼夜温差变化。
PBT材质耐紫外线老化，延长使用寿命。

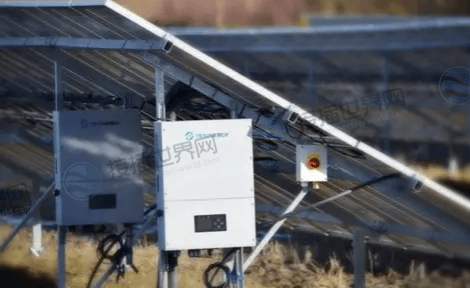

新能源设备接口
场景：光伏逆变器控制接口
具体应用：逆变器控制板与检测传感器之间的连接。
优势体现：
8极配置满足多路监测信号传输。
高电气安全性符合新能源设备标准。
可靠的连接性能确保系统长期稳定运行。
3、技术优势与选型价值
工程设计优势
空间效率：高密度设计节省35%以上连接空间。
系统可靠性：防水+宽温域设计，提升设备环境适应性。
维护便利：标准化设计，配套端子、密封件易于采购更换。
安全保证：AC1000V耐压为系统提供充足安全余量。
供应链价值
成熟的2.3II(090II)系列产品，替代型号明确。
完善的配件支持(端子、线密封件、堵头)。
标准化设计便于库存管理和快速采购。
矢崎7283-1081-40凭借其8极高密度配置、工业级防水保护和可靠的电气性能，成为自动化控制、汽车测试、户外通信等领域的理想连接解决方案。特别适用于空间受限且需要多路信号传输的严苛工业环境，为工程师提供了兼顾空间效率与环境适应性的优质选择。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
