射频连接器PMD参数详解：定义、影响与测量方法

射频连接器PMD即偏振模色散，是衡量连接器内部因不对称导致光信号中两个正交偏振模传输速度差异的参数，它悄然影响着信号的同步性和整体系统性能，接插世界网将详细的为大家解析PMD的物理意义、测量方法及对MIMO、相控阵系统的影响，提供基于PMD的连接器选型指南与优化措施，帮助大家提升高频系统信号完整性。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、PMD的核心定义：为什么相位一致性至关重要

PMD，全称Phase Match Delay(相位匹配延迟)，描述的是射频连接器中不同通道之间信号传输时间的差异。

换句话说，它衡量的是信号通过多个并联射频路径时，能否保持同步到达的能力。

物理本质可以这样理解：

理想情况下，多通道连接器的所有信号路径应具有完全相同的电长度。

但制造公差、介质材料波动等因素会导致微小差异。

这种差异在时域表现为延迟偏差，在频域则转化为相位偏差。

尤其在毫米波频段，波长极短，微米级的物理长度差异就可能导致显著的相位变化。

例如，在40GHz频段，1mm的路径差会产生约48度的相位差，这对依赖相干合成的系统而言是致命的。

二、PMD的技术内涵：超越简单的时间延迟

要深入理解PMD，需要把握以下几个技术层面：

1. 与群延迟的关系

PMD与群延迟概念紧密相关，但侧重不同：

群延迟描述单一通道内不同频率成分的传输时间一致性

PMD则关注多个通道之间在同一频率点的传输时间差异

2. 频率依赖性

PMD通常随频率升高而变得更加关键：

低频时，几皮秒的延迟差可能微不足道

但在毫米波频段，如2.92mm连接器工作的40GHz，同样的延迟差可能导致严重的相位失配

3. 环境敏感性

与其他射频参数一样，PMD也受环境条件影响：

温度变化可能导致连接器材料膨胀或收缩，改变电长度

机械应力如振动或插拔磨损，可能微调连接器的内部几何尺寸

三、PMD的实际影响：当理论遇见实践

忽视PMD参数可能在以下系统中导致连锁问题：

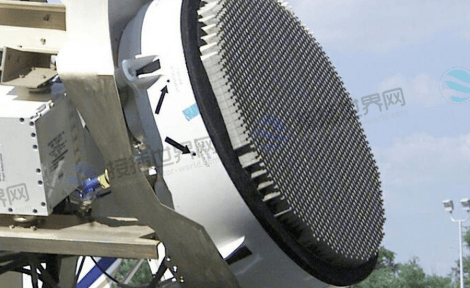

相控阵雷达系统

在相控阵天线中，成百上千个辐射单元需要精确控制相位来形成波束指向。如果连接各通道的射频连接器PMD指标不佳：

波束指向会出现偏差，降低定位精度。

旁瓣电平抬升，增加虚警概率。

系统动态范围受限，影响弱小信号检测。

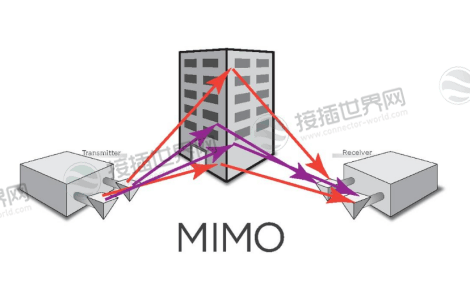

MIMO通信系统

现代5G NR大规模MIMO基站依赖多通道幅相一致性实现空间复用：

PMD过大会破坏信道正交性。

导致层间干扰，降低频谱效率。

限制多用户调度性能，影响系统容量。

高频测试测量

在矢量网络分析仪等多端口测试系统中：

连接器PMD会直接引入测试误差。

影响S参数测试精度，特别是相位参数。

降低器件表征和模型提取的可信度。

四、PMD的测量与表征方法

准确评估PMD需要专业的测量手段：

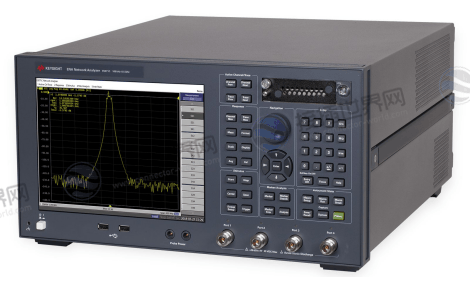

矢量网络分析仪法

这是最直接和精确的方法：

1. 使用多端口VNA同时测量所有通道的S参数。

2. 提取传输相位响应(S21，S43等)。

3. 计算不同通道间的相位差随频率的变化。

4. 通过公式ΔT = ΔΦ/(360×Δf)将相位差转换为时间差。

时域反射计技术

通过TDR可以：

直接观察脉冲信号通过不同通道的时间差。

定位导致PMD异常的具体结构位置。

分析连接器内部阻抗变化对信号传播的影响。

行业标准要求

不同应用对PMD有不同要求：

一般商用系统：PMD可能不是关键参数。

精密相控阵：通常要求PMD小于100飞秒(fs)。

计量级应用：可能要求高达10飞秒级别的同步精度。

五、优化PMD性能的设计策略

降低连接器PMD需要从多个维度入手：

结构对称性设计

等长布线：确保所有信号路径物理长度一致。

对称布局：采用径向或矩阵式排列，避免串行级联。

介质均匀性：控制绝缘材料的介电常数一致性。

材料选择考量

低损耗介质：如PTFE/聚四氟乙烯材料，其稳定的介电特性有助于相位一致。

温度稳定材料：选择热膨胀系数小的导体和介质。

镀层一致性：均匀的表面处理确保信号传输特性一致。

接口与端接优化

精密机加工：严格控制公差，如2.92mm系列连接器的精密制造。

一致端接技术：避免混合使用压接、焊接等不同端接方式。

补偿结构：在允许情况下引入可调相位补偿环节。

六、PMD与其他参数的权衡

在实际工程中，PMD需要与其他性能指标协同考量：

与VSWR的权衡

有时为了优化阻抗匹配：

可能需要引入微小不对称结构。

这会轻微恶化PMD但改善回波损耗。

需要系统级评估这种权衡的净收益。

与功率容量的关系

大功率设计通常需要：

更厚的导体、更大的界面。

这可能增加保持相位一致的难度。

特别是在紧凑型连接器中挑战更为显著。

成本因素

极低的PMD要求意味着：

更严格的制造公差。

更昂贵的材料和生产工艺。

需要根据实际应用确定合理的PMD预算。

七、未来趋势与行业展望

随着系统性能要求的不断提升，PMD的重要性日益凸显：

高频化推动需求

5G毫米波和未来太赫兹应用：

工作频率向100GHz以上迈进。

对相位一致性的要求愈加严苛。

连接器PMD将成为系统瓶颈之一。

集成化解决方案

一体化多通道连接器：将多个射频通道集成于单一外壳。

内置补偿技术：通过可调延迟线主动校正PMD。

协同设计：连接器与PCB/电缆组件共同优化。

测试技术演进

在系统测试：不再局限于连接器本身，而是评估其在系统中的表现。

自动化校正：通过数字信号处理算法补偿固有PMD。

多物理场仿真：提前预测温度、振动对PMD的影响。

PMD，如同射频链路中的一道隐性暗流。在低频世界它波澜不惊，可一旦步入高频多通道的精密系统，它便立刻化身为决定性能上限的终极裁判。

因此，资深工程师的功力不仅在于测量PMD，更在于围绕它进行系统级的权衡：在性能、复杂度和成本间寻找最优解。下次设计时，请务必追问：“这个连接器的PMD指标如何?” 这个动作本身，就标志着您的设计哲学从“满足规格”向“追求卓越” 的深刻转变。
