泰科1544317-1 IP67防水连接器 - 2位 8mm母端护套 12V/13V电源线对线连接
泰科(TE Connectivity) 1544317-1是一款2位矩形母端子护套，具备IP67高等级防水防尘性能。该连接器采用PBT材质，工作电压13VDC，专为12V电源架构设计，端子大小8mm，出线角度180°，工作温度范围-40至125°C。其外壳集成锁定特性，提供可靠的线对线连接解决方案，广泛应用于汽车、工业控制及户外设备的电源电路。
一、1544317-1中文手册
| 分类 | 详情 |
|---|---|

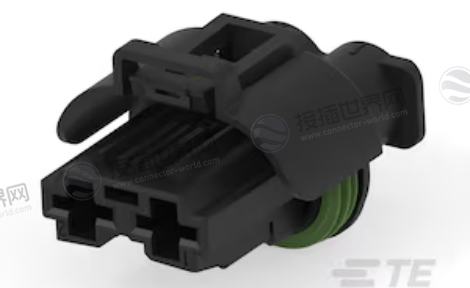

| 产品图 |
 |
| 产品型号 |
1544317-1 |
| 现货采购入口 |
1544317-1现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 可密封 | 是 |
| 主要锁定特性 | 外壳集成 |
| 连接器系统 | 线到线 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 2 |
| 行数 | 1 |
| 工作电压(VDC) | 13 |
| 标称电压架构(V) | 12 |
| 出线角度(°) | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | 中性 |
| 端子类型 | 母端 |
| 端子大小 | 8mm |
| 对接公端宽度 | 8 mm [ .314 in ] |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT |
| 中心线（间距） | 12 mm [ .472 in ] |
| 连接器高度 | 29.8 mm [ 1.173 in ] |
| 产品长度 | 34.6 mm [ 1.362 in ] |
| 产品宽度 | 29.8 mm [ 1.173 in ] |
| 工组温度范围 | -40 – 125 °C [ -40 – 257 °F ] |
| 工作温度（最大值） | 125 °C [ 257 °F ] |
| 电路应用 | 电源 |
| UL 阻燃性等级 | UL 94HB |
| IP 等级 | IP67 |
| 封装方法 | Box |
| 封装数量 | 750 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
二、1544317-1应用领域
泰科1544317-1是一款专为严苛环境设计的2位、IP67级、线对线电源连接器，其核心价值在于提供卓越的密封防护、稳定的电源传输以及简便的对接体验，是基础架构、工业及交通等领域中高可靠性连接的理想选择。
1、核心特性与场景关联
IP67级全面防护与可密封性
特性：达到IP67防尘防水等级，工作温度范围-40°C至125°C。
场景关联：完美应对户外多变气候、工业环境中的高压水冲洗、油污及灰尘，保障连接器在极端条件下的长期稳定运行。
稳健的电源传输能力
特性：专为“电源”电路设计，8mm大尺寸母端子，适用于12V/13V电压架构。
场景关联：满足主电源分配需求，提供高电流承载能力，防止过热和能量损耗，确保核心电路供电安全。
外壳集成锁定与键控对准
特性：具备外壳集成主锁和键控接合对准功能。
场景关联：实现快速、盲插且防误插的连接，在振动环境中有效防止端子松脱，大幅提升安装效率与连接可靠性。
紧凑矩形设计与高兼容性
特性：中性键控代码，黑色PBT材质，紧凑的尺寸设计。
场景关联：适用于空间受限的安装环境，其中性设计提供了广泛的兼容性，便于在多种设备中标准化使用。
2、核心应用领域

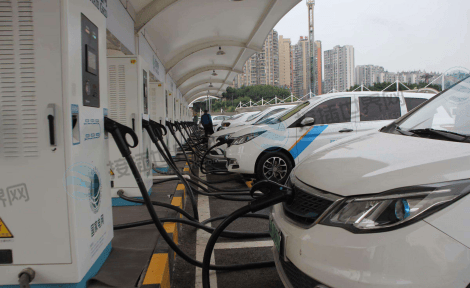

新能源汽车与商用车辆
应用点位：电池管理系统(BMS) 内部的线束互联、车载充电机(OBC) 的辅助电源连接、商用车车身控制器的电源输入。
解决痛点：发动机舱或电池包附近的高温、振动及潜在的冷凝水问题。IP67等级和宽温域特性直接应对这些挑战，确保关键电源连接万无一失。

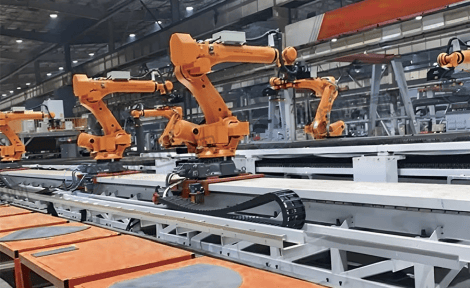

工业自动化与控制柜
应用点位：伺服驱动器、变频器的直流母线电源连接;PLC 柜内的电源分配模块;户外工业照明(如LED高顶灯)的电源接口。
解决痛点：控制柜内可能存在的冷却液喷溅、金属粉尘，以及户外设备面临的日晒雨淋。IP67防护与阻燃材料(UL 94HB)保障了工业环境下的电气安全。
通信与网络基础设施

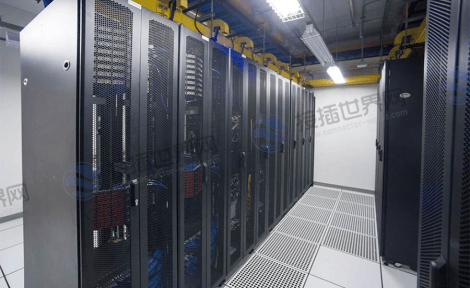

应用点位：户外基站(AAU/RRU) 的内部电源布线、数据中心机柜的直流电源分配单元(PDU)连接。
解决痛点：基站设备需直面风雨侵蚀，数据中心需确保电源连接绝对可靠。此连接器的密封性和稳健的电源传输能力是关键。
户外设备与储能系统

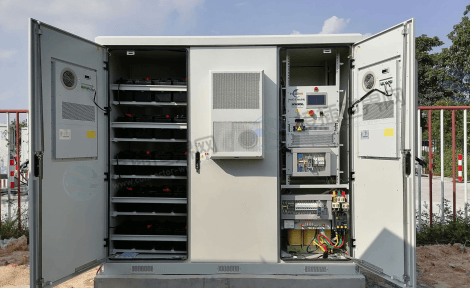

应用点位：光伏逆变器的辅助电源连接、户外储能柜(ESS) 的内部线束、工程机械的控制系统线缆。
解决痛点：应对紫外线、大幅温差、潮湿和盐雾腐蚀。PBT材质和IP67等级共同提供了长效的环境保护。
3、技术亮点与选型优势
高可靠性连接：端子位置保证(TPA)功能防止端子未完全就位，确保接触可靠性。
维护便捷：产品设计为“可维修”，支持现场更换与维护，降低全生命周期成本。
安装高效：180°出线角度与自由悬挂式安装，便于线缆布设与管理，节省安装空间与时间。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
泰科1544317-1是一款以环境密封性和电源传输可靠性为核心优势的连接器。其应用领域高度聚焦于对防护等级、电气性能及连接稳定性有严苛要求的场景，是工程师在设计和选型时值得信赖的解决方案。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
