精密连接器端子有哪些种类?针/孔/片式等主要类型与选型指南

精密连接器端子主要按外形结构、触头形式及加工特性分类，涵盖矩形、圆形、插拔式、栅栏式等类型，不同端子在电流承载、接触可靠性及适用场景上差异显著，接插世界网将结合工业与汽车电子应用场景，提供端子的核心参数与选型策略，帮助大家优化连接方案。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、按外形与结构分类：适应不同空间与场景

端子的外形设计直接关联其应用场景，以下是几种主流类型：

矩形连接器端子

这类端子在工业控制设备和通信基础设备中极为常见。它们的触点对数灵活，从几对到几十对都能实现，排列方式也多样，包括两排、三排甚至四排设计。

为了提高信号传输的稳定性和耐腐蚀性，许多矩形连接器的接触对上会采用镀金或镀银处理，在一些需要高可靠性连接的场景，例如无线电仪器仪表中，它们凭借弹性接触副产生的正压力和摩擦力，确保了长时间稳定的连接。

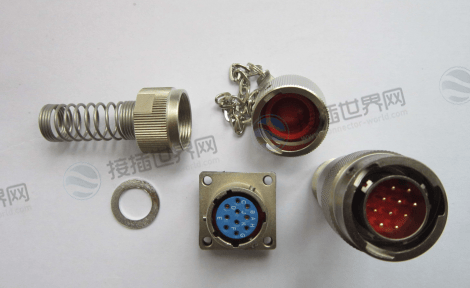

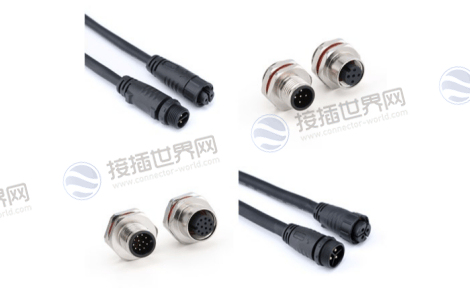

圆形连接器端子

当你需要应对更严苛的环境时，圆形连接器往往是首选，它们结构坚固，接触点数量多，且额定电流大。

主要分为接插式和螺接式两种：接插式通常用于插拔频繁、连接点少且电流小于1A的电路;而螺接式(常被称为航空插头插座)则凭借标准的旋转锁紧机构，在多接点和需要较大插拔力的情况下表现出色，其优异的抗振性能也使它很容易实现防水密封和电场屏蔽等特殊要求。

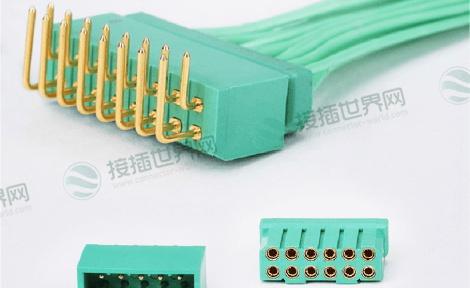

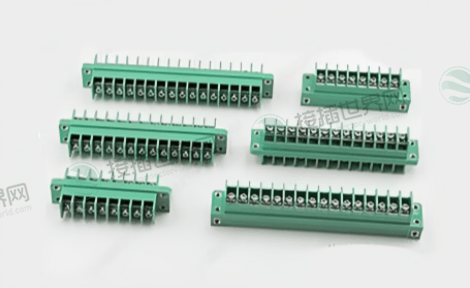

PCB板端子

作为印刷电路板电气连接的核心配件，PCB板端子在计算机、通信设备、汽车电子乃至航天设备中无处不在。

根据连接方式的不同，它们可分为螺钉式、插拔式、弹簧式等至少六种主要类型，它们的端子间距(或称针距)覆盖了从3.50mm到7.62mm的范围，遵循国际标准IEC455及国家标准GB4728/GB5465，确保了设备接线端子和导线线端的标准化连接。

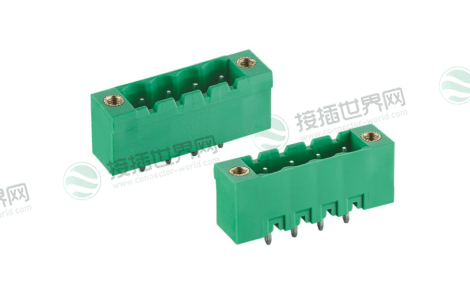

插拔式端子

这类端子的设计巧妙之处在于将连接分为两部分：一部分压紧电线，另一部分则焊接在电路板上，这种设计不仅保证了长期的气密连接，其防振底部的机械原理也确保了产品的高可靠性。

插座两端的耳朵可以保护接头，防止其排列不齐，而组装扣和锁定扣则能进一步稳定地固定在PCB板上，并在安装完成后锁定母体和插座。

菲尼克斯电气的可插拔COMBI组合式端子就是典型代表，它的一侧是标准化直插区域，另一侧可采用直插式、螺钉式等多种连接技术，能满足极高的抗振要求，大幅缩短信号和电源接线的工作时间。

二、按触头形式分类：针对不同电流与电弧挑战

触头是端子的“心脏”，其形式决定了它如何应对电流和电弧：

插入式触头

这种触头非常适合没有电弧产生的接触处，常用作开关板后出线的插入式连接，它的强大之处在于能通过巨大的短路电流，并且有效防止触头弹开，自身还具备电动补偿作用。

桥式触头

采用双断点结构是桥式触头的标志性特点。增加的这个断点非常有助灭弧，因此可以简化灭弧装置。不过，需要确保双断点触头能同时接通或分断，所以它更适合用于小容量的断路器。

对接式触头

当电路中的电流非常大时，对接式触头就派上了用场。它由一对动、静触头组成。为了有效防止大电流对触头的破坏，对接式触头常被制成单挡触头、双挡触头和三挡触头三种形式，层层递进地增强其承载和分断能力。

三、按加工特性分类：制造工艺影响性能上限

端子的制造工艺直接影响其性能表现和适用场景：

冲压触点

这是最常见的一种加工方式，通过冲裁和成型工艺，将柔性的保持特征(有时也称为“长矛”)作为触点的一部分。虽然这种方法适用于许多应用，但冲压保持矛的性能有时会受到触点基础材料的限制。许多旗形端子(或称插片端子) 就采用此工艺，它们由金属制成，扁平的外形易于插入并固定，提供稳定的电路连接，常见于工业设备和家电汽车。

机械加工触点

如果你需要更高精度的端子，机械加工触点可能更合适。它们通过精密车削实心材料制成，例如通过螺纹加工。其外表面通常非常光滑，并带有台阶或肩部，这使得其保持机构的性能通常优于冲压触点。

功能机制触点

这类触点的保持方式涉及使用多种机制协同工作，以确保触点牢固地固定在外壳内。它会结合金属或塑料闩锁以及外壳的其他部分来实现这一目标，提供了另一种可靠的解决方案。

四、特殊功能端子类型：满足特定场景需求

除了基本类型，一些为特定功能设计的端子也值得关注：

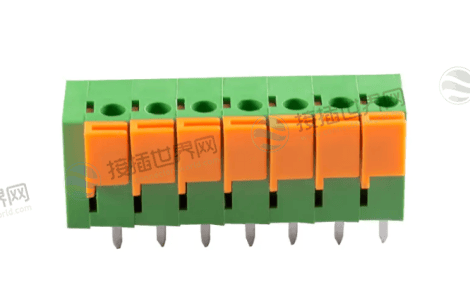

弹簧式端子

作为一种新型的接线端子，弹簧式端子已在照明、电梯控制、仪器仪表和汽车动力等领域广泛应用。它通过弹簧的弹力来夹紧导线，简化了接线过程，在一些需要快速接线或频繁改动的场合尤为方便。

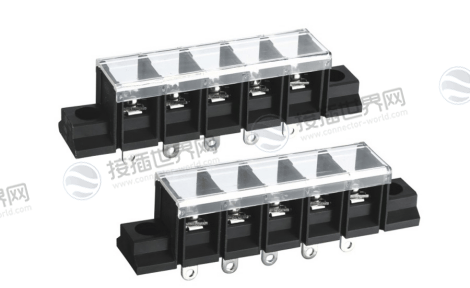

栅栏式端子

这种端子的主要优势在于能够实现安全、可靠和有效的连接，尤其是在大电流和高电压的使用环境中，它能有效防止导线意外松脱，保障设备安全运行。

轨道式端子

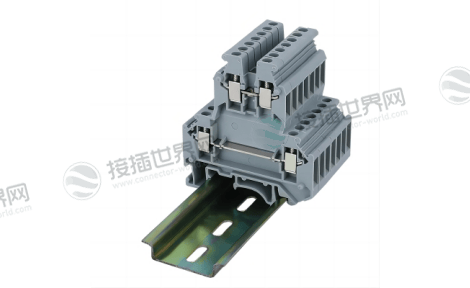

采用可靠的螺纹连接技术、电子容断技术和最新的电气连接技术，轨道式端子广泛作用于电力电子、通信、电气控制和电源等领域。其外观设计通常比较美观，并且可以配备短路板、标志牌、挡板等多种附件，扩展性很强。

防水型端子

在汽车或户外设备等可能接触潮湿的环境下，防水型端子至关重要。例如Yazaki的58连接器中的W类型，它采用橡胶栓和端子一体压着的设计，并通过插片结构增强防水性，确保在恶劣环境下依然保持稳定连接。

五、应用场景与选型指南

选择合适的端子需要考虑多方面因素，以下是一些实用建议：

按应用领域选择

汽车电子：优先选择防水型端子(如Yazaki W/X/Y类型)或具有高抗振性能的圆形螺接端子。发动机舱内还需考虑端子的耐高温特性。

工业控制：插拔式端子和轨道式端子是常见选择，它们便于维护和安装，适合控制柜内的复杂接线。

高密度PCB：PCB板端子中的插拔式或SMD贴片类型能节省空间，适合紧凑型电子设备。

大电流场景：栅栏式端子或对接式触头端子能安全承载高电流，适合电源分配和电力控制。

关键选型参数

电流电压：根据电路功率需求选择，例如普通端子电流从1A到数百安培不等，工作电压在300V到500V之间。

导线规格：匹配端子支持的电线截面，如SAK系列端子支持2.5mm²至95mm²的导线。

环境要求：在振动环境中选择带有锁紧机构的端子，在潮湿场合选择防水端子。

温度范围：关注端子的工作温度范围，特别是在汽车发动机舱或工业高温环境中的应用。

选型误区提醒

忽视插拔次数：频繁插拔的场景应选择专为高插拔周期设计的端子类型。

过度追求高规格：不是所有应用都需要最高等级的端子，根据实际需求选择才能平衡成本与性能。

忽略安装工艺：不同端子需要不同的安装工具和技能，选择与生产能力匹配的端子类型。

六、行业发展趋势

连接器端子技术也在不断进步，以下几个趋势值得关注：

高性能材料应用

触点材料：镀金/镀银处理仍在高端领域保持优势，而新型铜合金也在不断涌现以提升导电性和弹性。

绝缘材料：PA66工程塑料因其良好的电气性能及机械性能被广泛使用，但LCP、PPS等高温材料也在逐渐普及。

小型化与高密度化

间距缩小：端子间距从传统的2.54mm向2.0mm、1.27mm甚至更小间距发展。

高引脚数：PCB连接器已出现2x20P等高密度设计，满足设备多功能化需求。

智能化与模块化

可插拔设计：COMBI之类的插拔系统允许灵活组合不同连接技术，提高维护效率。

集成功能：端子集成LED指示灯、熔断器等元件，实现功能集成。

环保与可靠性提升

无卤阻燃：端子绝缘材料越来越多地采用环保型无卤阻燃材料。

抗振设计：针对汽车和工业应用，端子的抗振性能成为重要考核指标。

七、选型决策分享

将精密连接器端子视为“电子积木”，能极大地提升选型效率。这套思维框架的核心在于认识到：没有万能的端子，只有最适配场景的选择。

【选型三维决策框架】

电性能维度：电流大小、信号频率、阻抗要求?

环境维度：振动、温度、湿度、化学腐蚀?

商业维度：成本预算、量产规模、供应链韧性?

未来，端子技术将通过新材料的应用(如更高导电率与强度)和微结构创新来应对更高挑战。花几分钟进行系统性选型，是在为整个产品的长期可靠奠定坚实基础——这正是资深工程师与新手的核心区别所在。
