泰科154717-7 快速断开插座端子 6.35mm插片 低插入力 兼容11-13 AWG导线

泰科154717-7是一款单连接容量的快速断开插座端子，采用磷青铜材质与预镀锡工艺，确保优良导电性。其特色在于低插入力设计，对接6.35mm宽插片，拔出力为7-100N，并提供电线绝缘支撑。兼容11-13 AWG(2.62-4.17mm²)FLRK电缆，工作温度-40至110°C，通过UL认证，广泛适用于各种家电、工业设备的电线连接场景。

一、154717-7中文数据手册

分类	详情

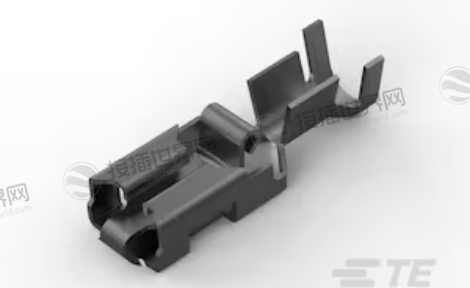

产品图
产品型号	154717-7
现货采购入口	154717-7现货入口
插入力	Low
连接容量	Single
兼容电线电缆类型	FLK
快速断开端子类型	Receptacle
对接插片宽度	6.35 mm [ .25 in ]
对接插片厚度	.81 mm [ .032 in ]
端子方向	Straight
接触件基础材料	Phosphor Bronze
端子电镀材料	Pre - Tin
压接类型	F - Crimp
线筒类型	Open
产品端接至	Wire & Cable
拔出力 (kgf)	.7 – 10.2
拔出力 (Newton)	7 – 100
对接保持类型	Dimple
电线绝缘支撑	With
端子材料厚度	.41 mm [ .016 in ]
兼容绝缘直径范围	3.6 – 4.3 mm [ .141 – .169 in ]
产品长度	22.5 mm [ .886 in ]
线规 (AWG)	13 – 11
线规 (mm²)	2.62 – 4.17
绝缘选项	Uninsulated
工作温度范围	-40 – 110 °C [ -40 – 230 °F ]
与机构/标准产品兼容	UL
包装数量	1500
包装方法	Strip/Reel
数据手册	154717-7数据手册（原厂）

二、154717-7的应用场景

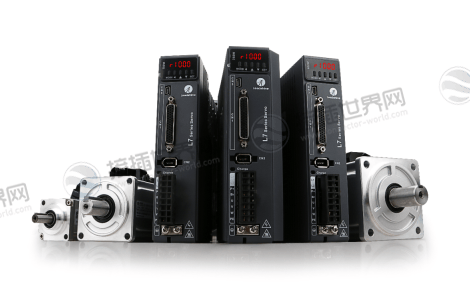

1.工业自动化

伺服驱动器与传感器信号线连接，利用直向端子节省控制柜纵深空间。

对接6.35mm插片，兼容标准继电器接口，简化设备模块化布线。

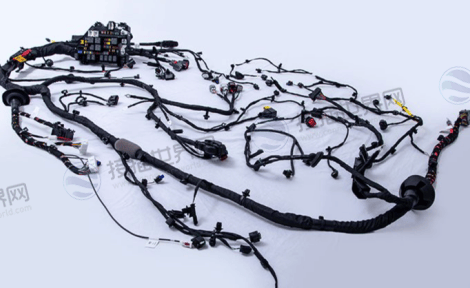

2.汽车电子

发动机舱线束分支连接，耐振动设计保障连接稳定性。

预镀锡层防止电化学腐蚀，延长车载电路寿命。

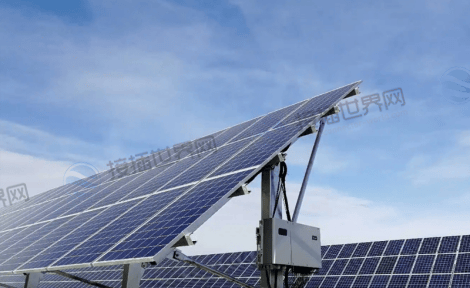

3.能源基础设施

光伏逆变器直流侧接线，宽温域适应昼夜温差变化。

绝缘支撑设计防止线缆松脱，提升电站运维安全性。

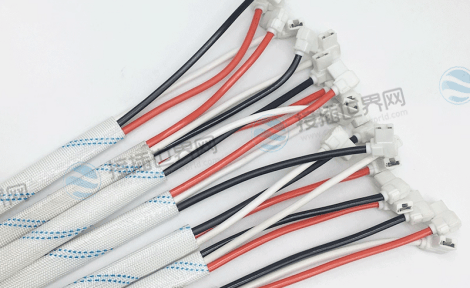

4.家电制造

空调压缩机功率线连接，4.17mm²载流能力满足大电流需求。

开式线筒支持视觉检测系统定位，提升生产线良品率。

亮点提炼

精准兼容：2.62-4.17mm²线规覆盖主流设备功率层级，避免选型冗余。

安全冗余：7-100N拔出力范围，既防意外脱落又保证维护便利性。

长效耐久：磷青铜基材确保>10,000次插拔周期，降低全生命周期成本。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
