连接器卧贴和立贴有什么区别?SMT与DIP安装方式全方位对比

卧贴指SMT表面贴装，适合自动化生产，节省高度但焊接强度较低;立贴指DIP插件式安装，焊接牢固能承受更大机械应力，但会占用更多板面面积，接插世界网将从空间占用、机械性能、信号完整性、应用场景等多维度剖析二者的核心差异，帮助工程师精准选型。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、安装方式与空间布局的差异

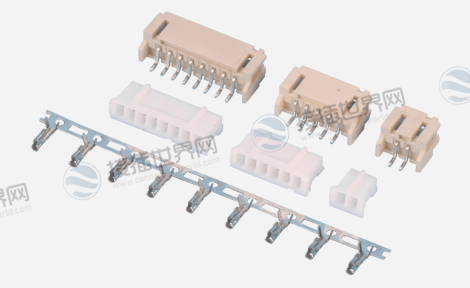

卧贴连接器的引脚与PCB板平行贴合，整体呈水平方向安装。这种布局会占用较多的板面面积，但优势在于低矮的轮廓高度。例如，0.635mm间距的卧贴板对板连接器可通过平行布局降低整体设备厚度，特别适合智能手机、平板电脑等对厚度敏感的产品。

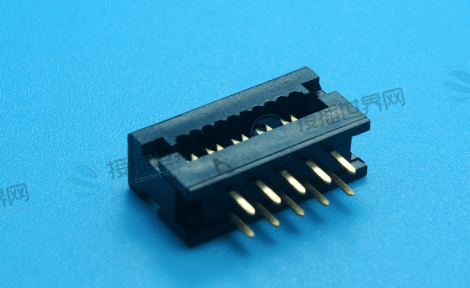

立贴连接器则像“站立”在PCB板上，引脚与板面垂直连接。它的核心优势是节省平面空间——仅需占用较小的板上面积，更适合在指甲盖大小的PCB区域内布局。例如防水Type-C立贴连接器在穿戴设备中可沿板边垂直安装，避免增加设备厚度。

空间选择原则：

卧贴：优先用于降低设备Z轴高度、实现轻薄化设计的场景。

立贴：适合平面空间紧张，需在有限面积内高密度布线的场景。

二、机械性能与环境适应性

抗震与抗冲击能力：

卧贴连接器因重心低、与PCB接触面积大，通常具有更优的抗振动与抗跌落性能。例如，部分卧贴板对板连接器在测试中可承受高强度振动，适合车载电子等环境。立贴连接器由于高度突出，在振动环境下需通过“3脚插板带柱”等设计增强固定(如定位柱插入PCB孔，三角形引脚分布提升30%连接强度)。

插拔寿命与稳定性：

卧贴：引脚平行受力，插拔时应力分散均匀，寿命较长。

立贴：垂直受力需依赖外壳结构，高端型号(如防水Type-C)通过磷青铜触点与密封圈设计，仍可实现10000次插拔寿命。

环境适应性：

立贴连接器在恶劣环境中可通过一体化注塑外壳(如PA66+玻纤)和三重密封(硅胶圈、防水胶、定位柱)实现IPX8级防水。卧贴连接器因贴合板面，更易通过灌胶或盖板实现整体防护。

三、电气性能与信号完整性

信号传输质量：

卧贴连接器因导线与PCB平行，阻抗控制更稳定，更适合高速信号传输。其宽接触面能减少信号反射，在服务器、工控机等场景中表现优异。立贴连接器在高速传输时可能因垂直结构产生阻抗突变，需通过对称引脚布局(如信号与电源引脚隔离0.2mm)降低干扰。

散热与电磁兼容性：

卧贴：热量通过PCB均匀传导，但散热面积较小。

立贴：引脚垂直间隙利于热空气流动，散热效率更高;垂直布局还能减少电磁干扰，提升EMC性能。

四、生产工艺与成本差异

焊接工艺：

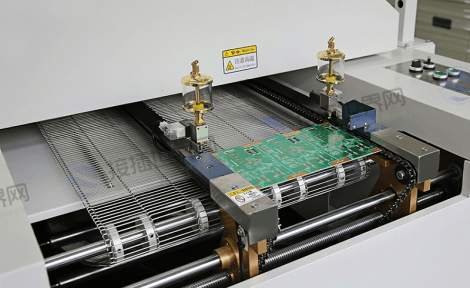

卧贴：通常采用SMT回流焊，适合自动化生产，效率高且不良率低。

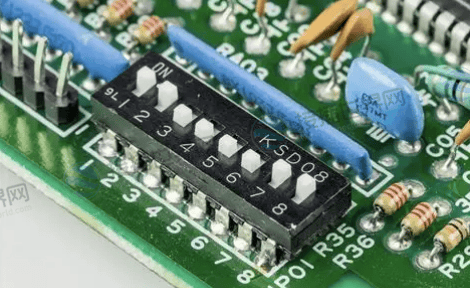

立贴：早期多采用DIP波峰焊，现代立贴已兼容SMT工艺，但需注意垂直安装的偏移问题。

成本影响因素：

1. 材料用量：立贴连接器为增强固定，可能需额外结构件(如定位柱、加强壳)。

2. 工艺复杂度：卧贴兼容标准化SMT产线;立贴若需防水封装，会增加胶装与检测工序。

3. 维修难度：卧贴焊接后检修方便;立贴因垂直遮挡，返修时热风枪易损伤周边元件。

五、选型指南

在卧贴与立贴间做选择，请遵循这个简单的决策框架：

1. 定义核心需求

优先可靠性 → 卧贴(工控、服务器)

优先空间 → 立贴(穿戴、便携设备)

2. 评估未来趋势

技术正在融合：期待兼具卧贴性能与立贴空间效率的混合型方案。

3. 记住黄金法则

“不为过度设计买单”——最合适的方案，永远是性能、成本与空间在您具体场景中的最优交集。
