泰科1564324-2母端连接器中文数据手册 现货渠道

泰科1564324-2连接器是TE Connectivity(泰科电子)推出的SMT扩展库产品，商品编号C574973，采用编带包装，商品毛重仅0.03克，提供详细数据手册及PDF下载，适用于高密度PCB布局，支持自动化贴片工艺，保障电子设备稳定连接。

分类	特性详情

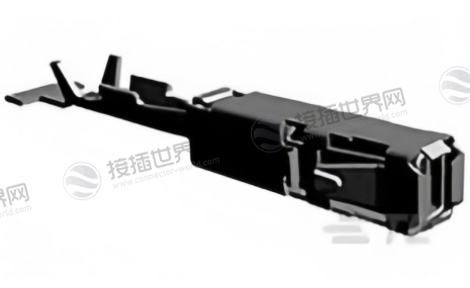

产品图
产品型号	1564324-2
采购入口	点击查看详情→【1564324-2现货】
插座种类	180°
主要锁定特性	锁定枪
可密封	是
端子密封类型	单线密封 (SWS)
导线端子端接区域电镀材料	锡
端子制造	冲压成形
端子大小	1.5mm
压接类型	F 型压接
典型额定电流 (A)	8
端子类型	母端
对接公端宽度	1.6 mm [ .063 in ]
接触面电镀	金 (Au)
对接公端厚度	.6 mm [ .024 in ]
线缆端接方法	压接
产品端接到	导线
兼容的绝缘直径范围	1.1 – 1.4 mm [ .043 – .055 in ]
线径 (mm²)	.22 – .35
线径查找 (mm²)	.22 | .35
绝缘选项	非绝缘
工作温度（最大值）	150 °C [ 302 °F ]
工组温度范围	-40 – 150 °C [ -40 – 302 °F ]
符合自动化指南	是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
与电线基础材料兼容	铜
与机构/标准产品兼容	LV214
封装数量	4500
封装方法	Reel
端子传导	0 – 24 A（低功率）

在电子元件的世界里，泰科1564324-2就像一位可靠的全能工兵。它或许不负责处理最前沿的高速数据或超高电压，但在各种要求稳定、耐用的常规战场上，它都是工程师值得信赖的选择。

它的核心价值，源于三项扎实的基本功：

可靠的机械结构：专为频繁插拔设计，插拔力平衡，非常适合需要快速维修或更换的设备。

宽泛的环境耐受：能在-65℃至200℃ 的宽温范围内稳定工作，并能抵御潮湿、盐雾等严苛环境，基础素质过硬。

稳健的电气性能：具备低接触电阻和高绝缘电阻，完美胜任125V AC / 3A 等级的中低压、小电流电路任务。

基于这些特质，它在以下场景中表现出色：

核心应用场景

1. 汽车电子：车身控制的“连接枢纽”

车身控制模块(BCM)：可靠连接车窗升降、门锁、车内照明等低功率执行器，其耐振动设计能从容应对日常行驶的颠簸。

各类传感器：用于连接温度、压力等传感器，低接触电阻保障了信号传输的稳定性。

线束分支接驳：可搭配无绝缘端子，在车辆线束中实现快速、可靠的分支连接。

2. 工业自动化：控制柜内的“信号桥梁”

控制回路连接：在PLC、继电器等设备的低电压控制回路中传输信号，其耐温性能足以应对工业控制柜内的环境温度波动。

仪器仪表接口：适用于非密封环境下的测量设备接线，保障数据采集系统在-55℃至105℃等工况下的连接可靠性。

3. 消费电子与通信：设备内部的“维护友好型”接口

内部板间互联：常用于机顶盒、显示器等需要现场拆卸维护的设备中，作为板对线或板对板连接方案。

辅助电源分配：为设备内部的低功耗模块(如LED指示驱动板)提供3A等级的稳定电流传输。

选型决策指南

1. 明确它的能力边界

它不是为高压而生：额定电压125V AC，不适用于电动汽车的400V/800V高压平台(那是TE的CSJ等系列的任务)。

它不是为高速而设：无屏蔽设计，不支持6Gbps以上的高速数据传输(请考虑TE的HSD或MATEnet系列)。

2. 根据需求配置“技能包”

需要防水? 请为它搭配AMPSEAL等系列的密封圈。

需要抗电磁干扰? 需要选用STRADA WHISPER等自带屏蔽功能的连接器。

成本优先? 可评估莫仕(Molex)的High Voltage 630等同类产品进行替代，但需注意细微的性能差异。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
