连接器尾附件是什么?电缆固定与应力消除的关键结构
连接器尾附件是安装在连接器尾部，用于固定线缆、分担外部应力的关键部件，能有效防止线缆弯折、拉扯导致的芯线断裂或接触不良，并提供密封、防尘、防振动等功能，是确保连接器在恶劣环境下稳定可靠工作的核心保障，今天接插世界网就来大家说说这个看似简单却至关重要的组件。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、尾附件的核心功能：不只是"固定"那么简单

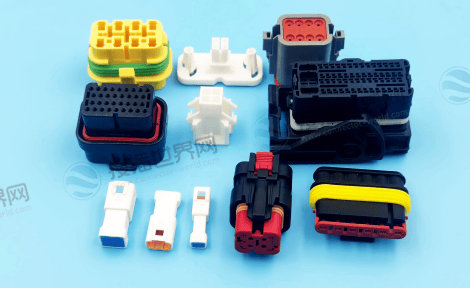

尾附件的主要作用可归纳为以下四个方面：
机械保护与应力消除
这是尾附件最核心的功能，当线缆受到拉扯、扭转或振动时，尾附件通过分散应力的方式，避免这些力直接作用在连接器与线缆的压接点上。
这就好比在电线杆底部浇筑混凝土基础——大风来时力量被均匀分散杆子就不容易倒，工业环境下合格的尾附件能使线缆的抗拉强度提升3-5倍，振动寿命延长10倍以上。
环境保护与密封
在户外或恶劣工业环境中，尾附件充当着"守门员"的角色：
防尘防水：通过橡胶密封圈或灌胶结构，实现IP67甚至IP69K的防护等级。
防化学腐蚀：尼龙、不锈钢等材质能抵抗油污、酸碱等化学品的侵蚀。
抗紫外线：特殊材料配方防止户外长期暴晒导致的老化脆裂。
电磁屏蔽完整性
对于需要电磁屏蔽的场景，尾附件通过金属编织网压接结构，确保屏蔽层与连接器外壳形成360°连续导电通路。如果这个环节没做好，整个屏蔽系统的效果可能打对折还不止。
安装与维护便利性
现代尾附件的设计充分考虑了施工效率：
快速安装：卡扣式、螺纹式结构大幅缩短安装时间。
免工具操作：部分产品支持徒手安装，方便现场维护。
可重复使用：优质尾附件支持多次拆装而不影响性能。
二、常见类型与适用场景
不同类型的尾附件各有擅长领域：
螺纹锁紧型
结构特点：通过内外螺纹实现锁紧，自带防松设计。
优势：抗振动性能极佳，连接牢固可靠。
典型应用：工业机器人、轨道交通、重型机械设备。

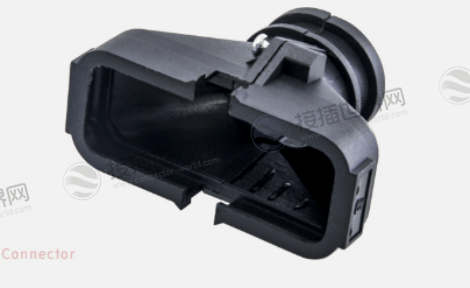

卡扣式
结构特点：采用棘齿或卡扣结构，一插一拧即可锁紧。
优势：安装速度快，适合批量使用场景。
典型应用：汽车线束、家电产品、消费电子。

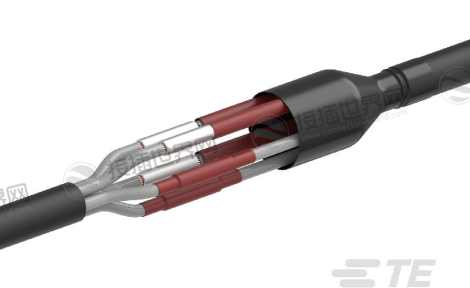

热缩管型
结构特点：热缩材料受热收缩，形成紧密包裹。
优势：密封性能优异，适应不规则形状。
典型应用：户外设备、船舶电气、军事装备。

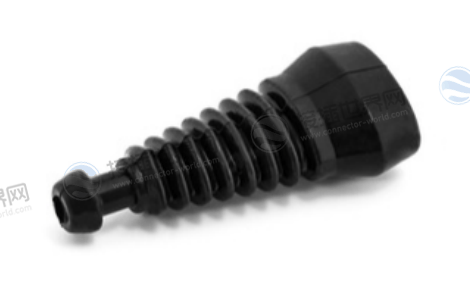

模塑型
结构特点：通过注塑在连接器尾部形成一体化结构。
优势：防护等级最高，可靠性极佳。
典型应用：水下设备、极端环境应用。
三、选型指南：如何匹配最适合的尾附件
选择尾附件时，需要综合考虑以下因素：
环境因素评估
振动等级：高振动环境优先选用螺纹锁紧型。
温度范围：确保尾附件材料耐受工作温度(如-40℃~+125℃)。
化学接触：存在油污、溶剂时选择耐化学腐蚀材料。
线缆参数匹配
外径范围：尾附件必须与线缆外径完美匹配，过松过紧都会影响效果。
弯曲半径：确保尾附件不限制线缆的最小弯曲半径。
屏蔽类型：有屏蔽需求时选择对应的屏蔽尾附件。
安装条件考量
操作空间：狭窄空间选择低轮廓或直角型尾附件。
安装工具：确认现场是否具备所需安装工具。
维护频率：经常拆卸的场景选择可重复使用型号。
四、安装要点与常见错误
正确的安装是保证尾附件发挥作用的关键：
标准安装流程
1. 预处理：按规范剥线，处理屏蔽层(如果需要的话)。
2. 顺序装配：按正确顺序套入各个组件。
3. 精确压接：使用专用工具确保压接质量。
4. 最终锁紧：按推荐扭矩锁紧，避免过紧或过松。
常见安装错误
线缆未预留：没有在尾附件内部预留适当的应力释放环。
密封圈缺失：忘记安装或错误安装密封圈。
过度锁紧：用扳手拼命拧紧导致螺纹损坏或壳体开裂。
屏蔽层处理不当：屏蔽丝网翻折不规范产生"天线效应"。
质量检查要点
手感测试：锁紧过程应顺畅，有明显到位感。
目视检查：线缆与尾附件轴线对齐，无异常弯曲。
拉力测试：施加规定拉力(如100N)线缆无位移。
电气测试：测量导通与绝缘电阻符合要求。
五、行业发展趋势
尾附件技术也在不断进步：
材料创新
高性能工程塑料：PPA、PPS等材料提供更好的耐温性与强度。
环保材料：生物基材料、无卤阻燃材料应用增多。
智能材料：形状记忆合金在特殊场合开始试用。
结构优化
模块化设计：同一基体通过更换组件适应不同线径。
集成化趋势：将尾附件与连接器设计为整体方案。
快速连接：推拉式、杠杆式结构提升安装效率。
功能扩展
状态监测：集成传感器监测拉力、温度等参数。
智能标识：内置RFID芯片记录安装与维护信息。
自适应锁紧：根据线径自动调整夹紧力。
用我多年的经验说句实话：连接器的大部分现场故障，根源都不在端子本身，而在那个被轻视的尾附件上。
【给工程师的尾附件自查清单】
选型时：它是用于高振动、弯折还是密封环境?
安装时：卡扣、螺丝或密封圈是否完全到位?
维护时：是否有磨损、老化或锁止力下降?
请把尾附件看作成本最低的可靠性保险。在连接器的全生命周期成本里，为它多花一点心思和预算，回报率往往是成百上千倍。
