精密连接器线断在接头里怎么办?无损取出与应急接线方法详解

精密连接器线断在接头里需要使用退针器无损取出接头端子，在没有专业工具时需要借助缝衣针、高清显微镜进行精细操作，以及焊接飞线与绝缘处理等方式来接线，接插世界网为大家解析刺破式、压接式、ZIF等常见精密连接器的断线取出与重新接线步骤，涵盖工具选择、安全操作规范及测试验证流程，帮助恢复连接功能并预防二次损坏。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、精准诊断：确定连接器类型与断裂情况

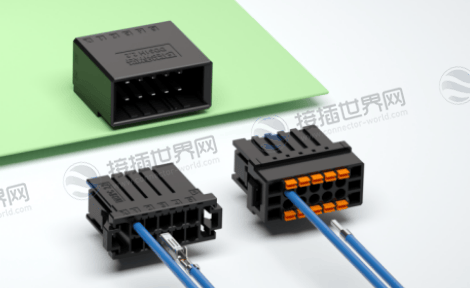

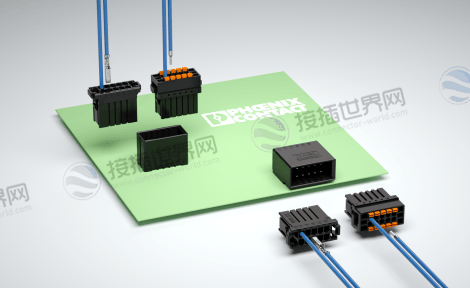

在开始维修前，首先要搞清楚你面对的是什么类型的连接器：

刺破式连接器：内部有锋利的V形刀片刺破绝缘层直接接触导线。

ZIF连接器：带有可翻转的锁定翻盖，常见于扁平柔性电缆。

压接式连接器：通过金属套筒压紧固定导线，常见于M12等工业连接器。

焊接型连接器：导线直接焊接在连接器触点上。

诊断步骤：

1. 使用放大镜和强光手电检查断裂位置，确定是导线完全断开还是部分断裂。

2. 轻轻拉动线缆，感受阻力大小，判断内部固定情况。

3. 对于多芯电缆，用万用表导通测试找出具体哪些线缆断开。

只有准确识别连接器类型和断裂情况，才能选择正确的修复方法，避免盲目操作造成二次损坏。

二、必备工具与安全准备

专业工具是成功修复的保障，以下是需要准备的核心工具：

基础工具套装：

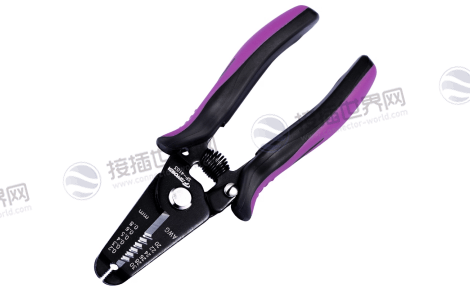

精密剥线钳(适用于AWG30-28细线)。

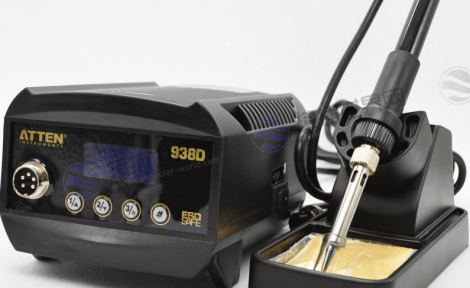

防静电电烙铁(功率15-30W，尖头)。

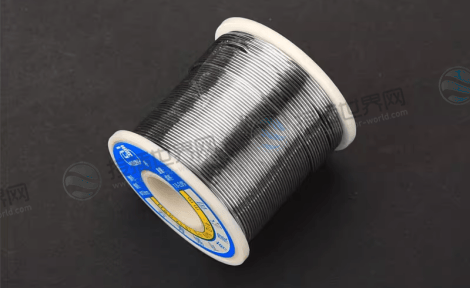

高品质焊锡丝(直径0.3-0.5mm)。

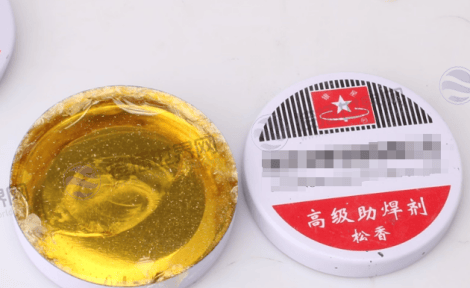

电子级助焊剂(非腐蚀性)。

专用工具：

连接器解锁工具套装(包括塑料撬棒、开口工具)。

放大镜或显微镜(5-10倍)。

万用表(用于修复后测试)。

热风枪(温度可调，用于热缩管处理)。

安全措施：

操作前务必断开设备电源，防止触电或短路。

佩戴防静电手环，避免静电损坏敏感元件。

工作区保持整洁明亮，小零件放置在磁性垫片上防止丢失。

三、不同连接器的具体修复方法

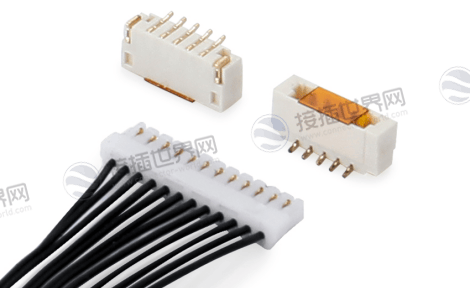

1. 刺破式连接器断线修复

刺破式连接器修复相对简单，但需要细心操作：

取出断线步骤：

1. 用小型平头螺丝刀轻轻压下连接器侧面的释放卡扣。

2. 如卡扣损坏，可用精密镊子伸入接头缝隙夹出断裂线头。

3. 对于顽固断线，可滴入一小滴异丙醇润滑，再尝试取出。

重新接线方法：

1. 剥去导线末端绝缘层，长约1-2mm。

2. 将裸露导线按原位置放入接线槽。

3. 使用专业压接工具压实，无工具时可用小钳子轻轻压紧。

4. 完成后轻拉导线测试固定强度。

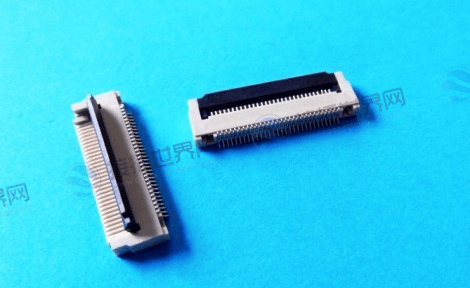

2. ZIF连接器断线处理

ZIF连接器修复需要特别注意锁定机构：

安全打开步骤：

1. 使用塑料撬棒向上翻转锁定翻盖至完全解锁位置。

2. 如翻盖过紧，可先用热风枪低温(约50-60℃)轻微加热软化塑料。

3. 翻盖解锁后，用镊子小心取出断裂线缆。

重新安装要点：

1. 确保柔性电缆末端完好无损，无扭曲或折叠。

2. 将电缆插入插座直至感觉到轻微阻力。

3. 向下按压锁定翻盖直到听到清脆的"咔哒"声。

4. 切勿在翻盖未完全解锁时强行插入电缆。

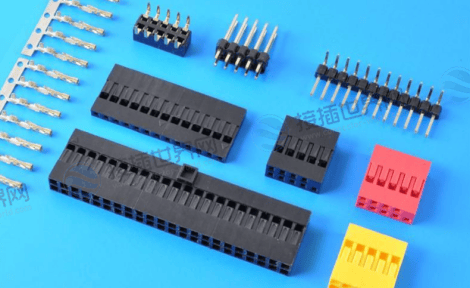

3. 压接式连接器断线更换

工业环境常用的压接式连接器修复方法：

取出断线：

1. 使用专用退针工具插入连接器后端。

2. 轻轻向前推直到感觉卡扣释放。

3. 同时向后拉导线，取出断线及端子。

重新压接：

1. 如原端子完好，可去除断裂部分，重新剥线后插入端子。

2. 使用原规格新端子压接在导线末端。

3. 将端子重新插入连接器直到卡到位。

4. 完成后测试保持力，适当拉力下端子不应脱出。

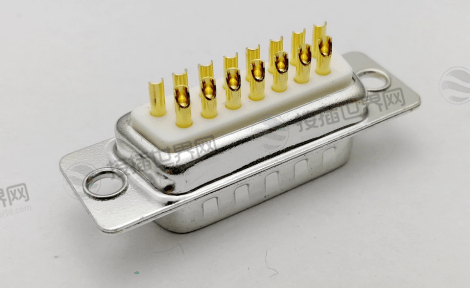

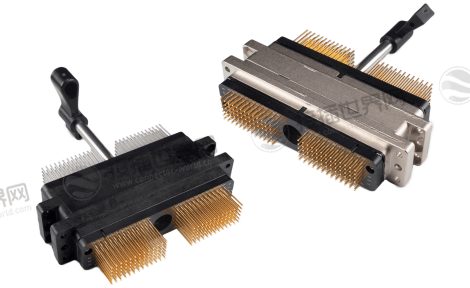

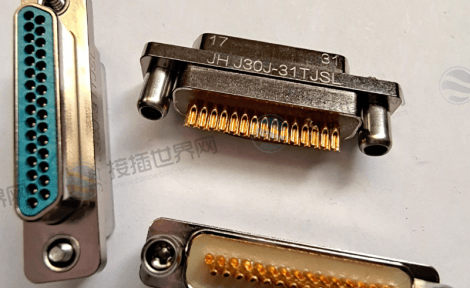

4. 焊接型连接器修复

对于焊接型连接器的断线，需要精细的焊接技术：

焊接步骤：

1. 使用吸锡线或吸锡器清除焊盘上的残留焊锡。

2. 在放大镜下检查焊盘是否完好，有无脱落。

3. 新导线末端上锡，锡量适中避免过多。

4. 使用镊子固定导线，烙铁接触焊盘与导线1-2秒。

5. 移开烙铁，保持导线不动直到焊点凝固。

焊接要点：

控制焊接温度在300-350℃之间，避免过热损坏连接器。

使用细径焊锡丝(0.3mm)精确控制锡量。

焊点应光滑明亮，呈圆锥形，无虚焊或冷焊。

四、特殊情况的处理技巧

断头残留在内部

当线缆断裂后有一部分残留在接头内：

1. 点少量速干胶在细针尖端，轻轻接触残留线头，凝固后拉出(操作需极其小心)。

2. 使用微型钻头(0.3-0.5mm)缓慢钻入残留线头，反向旋转带出。

3. 如残留物为金属，可用磁性镊子尝试吸出。

多根线缆同时断裂

遇到多根线缆断裂的复杂情况：

1. 一次只处理一根线，避免混乱。

2. 修复前拍照记录原始接线顺序和颜色编码。

3. 使用标签纸标记已修复的线缆。

4. 每完成一根就用万用表测试，确保正确连接。

连接器引脚损坏

如连接器本身引脚已损坏：

1. 尝试使用专用引脚校正工具修复弯曲引脚。

2. 如引脚断裂，考虑更换整个连接器。

3. 无替换连接器时，可尝试将导线直接焊接到对应焊盘(仅应急使用)。

五、修复后的测试与验证

修复完成后的测试至关重要，确保连接可靠：

导通测试：

1. 使用万用表电阻档检查每条线的导通性。

2. 电阻值应接近0欧姆，通常小于0.5欧姆。

3. 轻轻摇动线缆，观察电阻值是否变化，排查虚接。

绝缘测试：

1. 测试线缆与线缆之间的绝缘电阻，应大于10MΩ。

2. 检查线缆与外壳间的绝缘情况。

3. 使用兆欧表进行高压绝缘测试(如条件允许)。

功能测试：

1. 在低压条件下初步测试连接器功能。

2. 逐步增加到工作电压，观察性能表现。

3. 连续运行一段时间，检查有无过热现象。

六、预防措施与日常维护

预防胜于治疗，以下措施可降低断线风险：

正确插拔习惯：

抓住连接器本体而非线缆进行插拔。

ZIF连接器插拔前务必完全打开锁定机构。

对准插接方向，避免歪斜插入导致引脚弯曲。

线缆应力消除：

使用线夹或扎带固定线缆，减少连接处应力。

保留适当线缆余量，避免紧绷状态。

在经常弯折的区域使用弹簧式应力消除套。

定期检查维护：

每月检查连接器有无松动、腐蚀迹象。

清洁连接器接口，防止灰尘积累影响接触。

发现线缆外皮破损及时处理，避免进一步恶化。

环境防护：

在振动环境中使用防振锁紧连接器。

高湿度环境选择防水型号或增加防护套。

极端温度环境选用宽温规格连接器。

七、总结

处理精密连接器断线，是一项对细心、耐心和判断力的综合考验。

其成功流程可以归结为三步：

精准诊断：确定连接器类型与断点位置。

专业工具：使用合适的工具执行修复。

安全规范：全程遵循防静电等安全操作。

然而，比修复更重要的，是懂得何时停止。 面对复杂情况或高价值设备，将问题交给专业维修员，是成本效益最高的选择。毕竟，我们的终极目标永远是恢复设备的长期可靠性，而不仅仅是眼前的连通。
