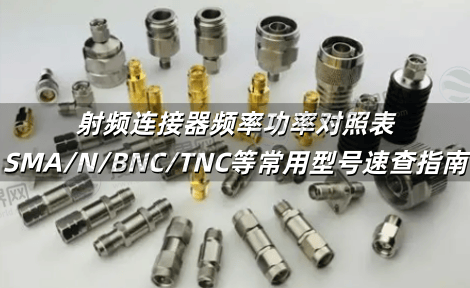

射频连接器频率功率对照表 SMA/N/BNC/TNC等常用型号速查指南
射频连接器频率功率对照表为大家整理了SMA、N、BNC、TNC、7/16、2.92mm等主流型号的最大工作频率、截止频率、典型功率容量(如平均功率与峰值功率)以及特性阻抗，并说明影响功率的关键因素(如工作频率、驻波比、环境温度)，接插世界网将彻底讲清楚不同射频连接器的频率-功率对应关系，帮助大家避开选型中的那些坑。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、频率与功率的反比关系：为什么不能只看单个参数
射频连接器的功率容量与频率呈反比，这主要由以下因素决定：
趋肤效应的影响
随着频率升高，电流会趋向导体表面流动，导致有效导电面积减小。
例如，在10GHz频率下，铜导体的趋肤深度仅约0.66μm，比低频时小数十倍，这使得连接器在高频时电阻增加，功率承受能力自然下降。
介质损耗与热积累
高频电场会使绝缘介质分子不断极化，产生热量。
连接器内部常用的PTFE(聚四氟乙烯)材料在10GHz时损耗角正切值约为0.002，虽然数值不大，但在大功率下累积的热量仍十分可观，必须降额使用。
结构谐振与高阶模
当信号波长与连接器内部尺寸相当时，会激发高阶模态，引起共振，导致局部电场强度剧增。
例如，N型连接器在约11GHz左右开始出现高次模，而2.92mm连接器的设计则将这一临界值提升至40GHz。
二、主流射频连接器频率-功率特性对照
不同系列的射频连接器因结构尺寸和材料差异，其频率-功率特性也各不相同。
下表列出了常见连接器的典型性能范围：
| 连接器类型 | 外导体内径 | 频率范围 | 典型功率容量@低频 | 功率衰减趋势 | 主要应用场景 |
|---|---|---|---|---|---|
| N型 | 7mm | DC～11GHz(精密型至18GHz) | 100W～200W(@3GHz) | >10GHz时显著下降 | 基站天线、中功率射频系统 |
| SMA | 4.1mm(兼容3.5mm) | DC～18GHz(精密型至26.5GHz) | 30W～50W(@2GHz) | >12GHz时快速下降 | 微波模块、测试仪器 |
| 3.5mm | 3.5mm | DC～26.5GHz(精密型至33GHz) | 20W～30W(@8GHz) | >18GHz时平稳下降 | 矢量网络分析仪、精密测试 |
| 2.92mm(SMK) | 2.92mm | DC～40GHz(精密型至43.5GHz) | 5W～15W(@18GHz) | >30GHz时明显下降 | 毫米波测试、高速数字电路 |
| 2.4mm | 2.4mm | DC～50GHz | 3W～8W(@26GHz) | >40GHz时保持较好 | 毫米波通信、科研仪器 |
| 1.85mm | 1.85mm | DC～67GHz | 1W～3W(@40GHz) | >50GHz时线性下降 | 高频计量、太赫兹研究 |
注：功率容量受连接器质量等级(计量级、测试级、工程级)影响显著，表中数据为测试级典型值
三、连接器性能等级对频率功率的影响
即使是同一类型的连接器，不同性能等级的产品参数也有很大差异：
计量级连接器
性能要求：最严格的指标，如2.92mm连接器电压驻波比(VSWR)<1.1。
应用场景：矢量网络分析仪校准、高频仪器计量。
特殊服务：提供单个连接器的S参数s2p数据文件，用于精准校准。
测试级连接器
性能要求：VSWR通常<1.3～1.5，插损低于0.1dB√f(GHz)。
应用场景：实验室测试、研发验证。
耐用性：插拔寿命500～1000次，高于计量级。
工程级连接器
性能要求：VSWR通常<1.5～2.0，更强调环境适应性。
应用场景：通信设备、雷达系统、天线馈线。
可靠性：强调振动、温度、防水等环境性能。
四、阻抗匹配与电压驻波比的关键作用
在射频系统中，阻抗匹配质量直接影响功率传输效率和系统稳定性：
电压驻波比(VSWR)的意义
VSWR衡量阻抗失配导致的能量反射程度。例如，VSWR=1.5表示约有4%的功率被反射。
高VSWR不仅降低传输效率，在大功率应用中反射波与入射波叠加还可能形成电压峰值导致介质击穿，计量级2.92mm连接器要求VSWR<1.1，而工程级可放宽至1.5。
特性阻抗的一致性
射频连接器标准阻抗主要为50Ω(通用射频)和75Ω(视频广播)，混合使用不同阻抗的连接器会引起反射，特别是在宽频带应用中。
例如，将50Ω信号接入75Ω系统，在频率1GHz时可能产生约6%的功率反射。
界面兼容性与互配性
不同系列但兼容的连接器(如SMA与3.5mm)可以机械互配，但可能影响系统性能。
例如，SMA连接器最高频率通常为18GHz，而3.5mm连接器可达26.5GHz，互配时系统最高工作频率受限于SMA的18GHz；2.92mm连接器可与SMA、3.5mm系列连接器互配，使用频率可达40GHz。
五、实际应用选型指南
根据应用场景的不同，射频连接器的选型侧重点也有所区别：
高频测试系统选型
首选类型：2.92mm或3.5mm连接器。
关键参数：VSWR<1.2，插损<0.05dB/连接点。
频率考虑：留出20%余量，如测试18GHz信号应选频率上限至22GHz的连接器。
典型场景：矢量网络分析仪测试、微波元件表征。
大功率传输系统选型
首选类型：N型或7/16型连接器。
功率考虑：按最大功率的50%降额使用，特别是高频应用。
热管理：关注连接器温升，必要时采用散热片或强制风冷。
典型场景：基站发射机、广播发射系统。
高密度设备选型
首选类型：SMA或SMP连接器。
尺寸考虑：SMP连接器适合T/R模块化密集安装。
插拔寿命：SMA通常500次，SMP可达数千次。
典型场景：相控阵雷达、5G Massive MIMO天线。
六、常见问题与误区澄清
误区一：最高频率等于可用频率
实际上，连接器在接近频率上限时性能已明显劣化。
例如，标称40GHz的2.92mm连接器，在35GHz以上时VSWR可能已超过1.3。建议工作频率不超过标称值的80%。
误区二：功率容量是固定值
功率容量随环境温度升高而降低。
例如，某N型连接器在25℃时功率容量100W，在85℃时可能降至60W。高温环境下必须严格降额使用。
误区三：所有同系列连接器性能相同
即使是同一系列，不同厂商的产品性能可能有显著差异。
例如，计量级2.92mm连接器VSWR可达1.1，而普通商业级可能只有1.3。关键应用应指定性能等级而不仅是连接器类型。
七、选型评估指南
在射频领域，务必建立这个核心认知：连接器的功率容量会随频率升高而下降，忽略这一点再昂贵的连接器也会成为故障点。
【选型风险评估清单】
明确需求：系统工作在哪个频点?实际传输功率多大?
查证曲线：是否查阅了厂商提供的“频率-功率”降额曲线，而非仅看最大值?
设定边界：是否在理论值上预留了至少20%-30% 的安全余量，以应对失配和温升?
在5G和卫星通信推动频率与功率双双提升的今天，基于物理本质的保守设计，才是最快、最可靠的前进路径。
