矢崎7123-6244-40 4极母头防水外壳-配对7222-6244/6540-40 58系列X型大电流连接器
矢崎(YAZAKI) 7123-6244-40是一款4极母头防水连接器外壳，属于58系列X型，专为配对公头7222-6244-40及7222-6540-40设计。该外壳采用PBT材质，额定电流20A，耐压高达AC1000V，绝缘电阻超过250MΩ，适用于大电流应用。作为标准防水连接器，它广泛用于汽车电子、工业控制及户外设备等对连接可靠性要求严苛的场合。
一、 7123-6244-40中文参数手册
| 项目 | 参数 / 内容 |
|---|---|

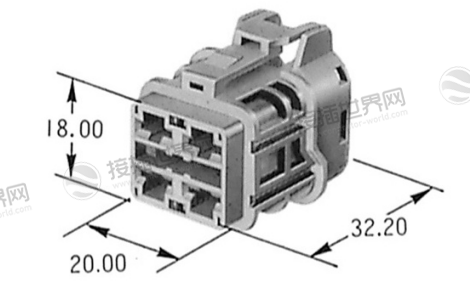

| 产品图 |
 |
| 产品型号 |
7123-6244-40 |
| 现货采购入口 |
7123-6244-40现货 |
| 种类（品类） | 外壳 |
| 系列 | 58 连接器 X 型 |
| 替换型号 | -（空值） |
| 配对型号 | 7222-6244-40、7222-6540-40 |
| 连接类型 | 标准连接器 |
| 防水 / 非防水 | 防水 |
| 公头 / 母头 | 母头 |
| 极数 | 4（4 极） |
| 端子尺寸（mm） | 6.30 |
| 材质 | PBT（聚对苯二甲酸丁二醇酯） |
| 外形尺寸 - 长度（mm） | 32.20 |
| 外形尺寸 - 宽度（mm） | 26.80 |
| 外形尺寸 - 高度（mm） | 29.20 |
| 表面处理 | -（空值） |
| 颜色 | 灰色 |
| 是否为混合式 | NO（否） |
| 卡扣安装结构 | 无 |
| 适用螺栓 | -（空值） |
| 适配孔径 - 最小（mm） | -（空值） |
| 适配孔径 - 最大（mm） | -（空值） |
| 适配板厚 - 最小（mm） | -（空值） |
| 适配板厚 - 最大（mm） | -（空值） |
| 电流类别 | 大电流 |
| 产品规格书编号 1 | CE24 - EN - 0017（含 PDF） |
| 产品规格书编号 2 | CE24 - EN - 0018（含 PDF） |
| 使用说明书编号 | -（空值） |
二、7123-6244-40技术规格
| 项目 | 参数 / 内容 |
|---|---|
| 允许电流（参考值） | 20A |
| 低电压低电流电阻 | 3mΩ 以下（初始值） |
| 绝缘电阻 | DC500V 条件下 250MΩ 以上 |
| 耐电压 | AC1000V（持续 1 分钟） |
| 使用温度范围 | -（空值） |
三、7123-6244-40配套型号
| 部件类型 | 对应型号列表 |
|---|---|
| 端子 | 7116-2873、7116-2874、7116-2878、7116-2879 |
| 线密封件 | 7157-3568-40、7157-3570、7157-3571-80、7157-3574-70、7157-3578-50、7157-3579-20 |
| 堵头 | 7157-3572-80 |
| 可安装部件 | 7157-6740-30 |
四、7123-6244-40应用领域
矢崎7123-6244-40是一款隶属于58系列X型的4极母端连接器外壳，具备防水特性，采用PBT材质，支持高达20A的电流和AC1000V的耐压，能在-40℃至100℃ 的温度范围内工作。这些特性使其成为众多严苛环境应用的理想选择。
特性与应用领域对应表
| 核心产品特性 | 解决的工程痛点 | 典型应用领域 |
|---|---|---|
| 防水设计 (IP等级未列明，但明确为防水型) | 潮湿、水汽、液体飞溅导致电路故障 | 汽车发动机舱、户外设备电源接口、工业户外控制单元 |
| 20A大电流 & AC1000V高耐压 | 电源电路过载、击穿风险，需要稳定电力传输 | 新能源汽车电源管理、工业驱动器电源、户外大功率设备 |
| -40℃～100℃宽温域 | 极端高低温导致材料老化、性能失效 | 车辆动力系统、高寒/高热地区运行设备 |
| PBT材质 & 6.30mm端子 | 连接器需要优异的耐热性、绝缘性及机械强度 | 汽车线束、工业自动化设备线缆连接 |
| 线对线/线对板连接 | 设备内部或模块间稳定电气连接需求 | 汽车控制单元线束、工业设备模块互联 |
应用领域详解
基于上述核心优势，矢崎7123-6244-40连接器在以下领域表现卓越：
汽车工业：

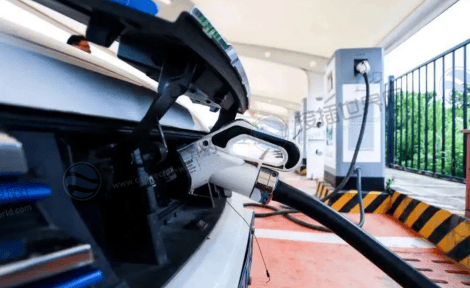

该连接器的防水和宽温工作范围(-40℃～100℃)能应对发动机舱附近的高温、振动和潜在的冷凝水或清洗液冲击。其20A的大电流承载能力也适用于新能源汽车的车载充电机(OBC) 和电池管理系统(BMS) 中的辅助电源连接。
工业自动化：

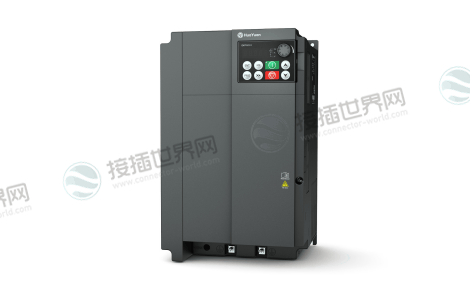

在工业变频器、伺服驱动器等设备的I/O端口或主电源输入/输出接口中，该连接器的大电流、高耐压(AC1000V)特性及防水设计，能抵御冷却液喷溅和金属粉尘，保障设备连续稳定运行。
新能源与户外设备：

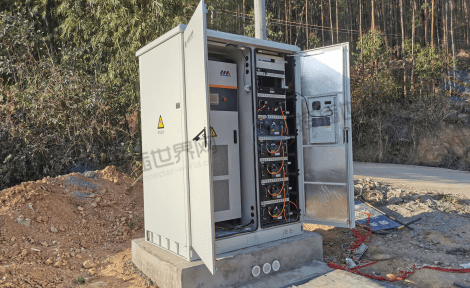

对于光伏逆变器的辅助电源电路、户外储能柜(ESS) 的内部线束以及工程机械(如挖掘机、装载机)的控制系统，该连接器的防水和耐候性(PBT材质)至关重要，能有效应对紫外线、大幅温差和潮湿。
交通运输与特种车辆：

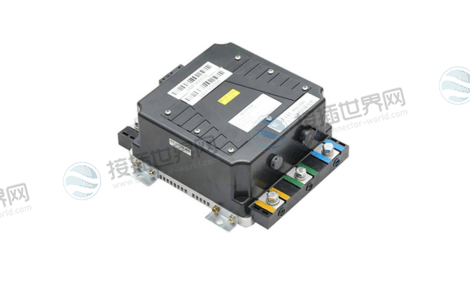

在电动叉车、高尔夫球车的电池与电机控制器连接，以及商用车辆的电源管理系统中，该连接器能承受持续振动与冲击，其稳健的连接性能确保了动力传输的可靠性。
选型优势
它属于矢崎58系列X型连接器系统的一部分，这意味着它与指定的配对型号(如7222-6244-40)以及全套的端子(如7116-2873)、线密封件(如7157-3570)和锁片(如7157-6740-30)完美兼容。这种系统化兼容性为客户提供了完整的连接解决方案，简化了采购与供应链管理。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
