矢崎7222-6234-40 3极公头防水外壳-配对7123-6234-40 58系列X型大电流连接器

矢崎7222-6234-40是一款专为58系列X型设计的3极公头防水外壳，其完美配对型号为7123-6234-40。本品采用PBT材质，具备卡扣安装结构，额定电流20A，耐压高达AC1000V，适用于大电流应用场景。作为一款标准连接器，它广泛应用于需要可靠防水连接的汽车电子及工业设备领域，并提供完整的端子与密封件配套方案。

一、7222-6234-40中文手册

项目	参数/内容
种类（品类）	外壳
产品图
产品型号	7222-6234-40
现货采购	7222-6234-40现货
系列	58连接器 X型
替换型号	-（空值）
配对型号	7123-6234-40
连接类型	标准连接器
防水/非防水	防水
公头/母头	公头
极数	3P（3极）
端子尺寸	6.30 mm
材质	PBT（聚对苯二甲酸丁二醇酯）
外形尺寸-长度	48.70 mm
外形尺寸-宽度	27.60 mm
外形尺寸-高度	29.70 mm
表面处理	-（空值）
颜色	灰色
是否为混合式	NO（否）
卡扣安装结构	有
适用螺栓	-（空值）
适配孔径-最小	-（空值）
适配孔径-最大	-（空值）
适配板厚-最小	-（空值）
适配板厚-最大	-（空值）
电流类别	大电流
产品规格书编号1	CE24-EN-0017（含PDF）
产品规格书编号2	CE24-EN-0018（含PDF）
使用说明书编号	-（空值）

二、7222-6234-40技术规格

三、7222-6234-40配套型号

四、矢崎 (YAZAKI) 7222-6234-40 防水连接器外壳应用领域

矢崎7222-6234-40是一款3极、大电流的X型防水公头连接器外壳。其核心价值在于为电气连接提供坚固的物理保护、可靠的防水密封以及便捷的安装体验。以下是其核心应用领域分析：

1、核心特性与领域关联

a. 防水设计 & 稳健电气性能

特性：明确标注“防水”，绝缘电阻250MΩ以上，耐电压AC1000V。

场景关联：直接应对户外、潮湿、多尘及存在液体飞溅的恶劣工况，保障电路安全稳定。

b. 大电流承载与高可靠性

特性：20A允许电流，6.30mm端子尺寸，低接触电阻(3mΩ以下)，PBT材质(优良的耐热性与绝缘性)。

场景关联：满足主电源分配、电机驱动等大功率传输需求，防止过热，提升系统整体可靠性。

c. 卡扣安装与人性化设计

特性：具备“卡扣安装结构”，灰色PBT材质。

场景关联：实现快速安装与固定，极大提升生产线效率，节省人工成本。灰色材质具备良好的耐脏性与工业环境适应性。

2、核心应用领域

汽车工业 - 车身与控制单元

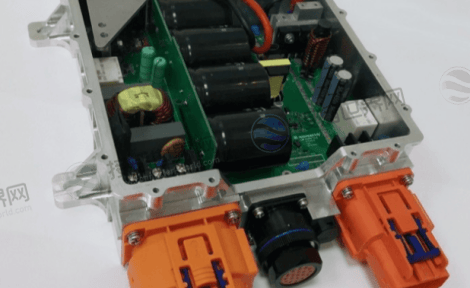

应用点位：新能源汽车的车载充电机(OBC)、DC-DC转换器的外部连接;传统汽车的发动机ECU、变速箱控制单元、大灯总成(尤其是高功率车型)的电源与信号接口。

解决痛点：发动机舱内的高温、振动与潜在的油污、水汽环境，要求连接器必须防水、耐温且坚固。本产品的防水与大电流特性在此至关重要。

工业自动化与控制系统

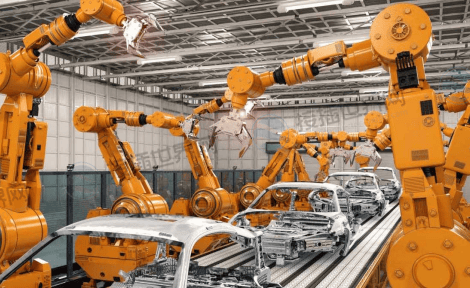

应用点位：变频器、伺服驱动器的I/O端口;PLC 的主电源输入/输出接口;工业机器人本体与控制柜之间的外部连接。

解决痛点：工厂环境中金属碎屑、冷却液、灰尘普遍存在。此连接器的防水防尘能力及卡扣式设计，能保障设备连续稳定运行，并便于维护。

户外设备与特种车辆

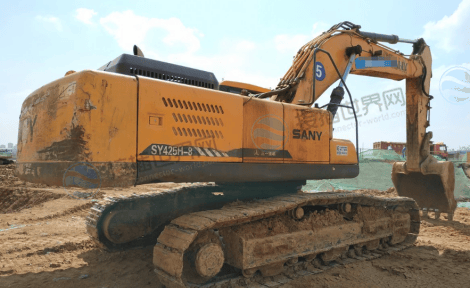

应用点位：工程机械(如挖掘机、装载机)的控制系统;农业机械(如拖拉机、收割机)的电源分配;户外通信基站、光伏逆变器的辅助电路连接。

解决痛点：直接暴露于风雨、沙尘和极端温度变化中。产品的防水、宽温域(PBT材质特性)及坚固结构，确保了连接的持久耐用。

交通运输与新能源

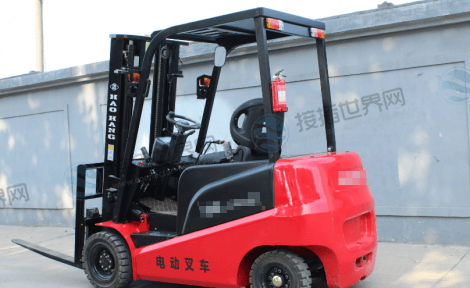

应用点位：电动叉车、高尔夫球车的电池管理系统与电机控制器连接;商用车辆的电源管理系统。

解决痛点：车辆运行中的持续振动与冲击，以及可能遇到的潮湿环境。产品的卡扣结构能有效防松脱，防水设计应对复杂工况。

3、技术亮点与选型优势

系统兼容性强：作为矢崎58系列X型连接器的一员，与指定配对型号及全套端子、密封件完美兼容，形成完整的连接解决方案，降低客户采购与管理成本。

安全等级高：AC1000V耐压测试保障了在高电压系统中的使用安全，有效防止击穿风险。

安装维护便捷：卡扣式设计省去了工具锁紧的步骤，大幅提升装配效率，便于现场快速检修。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

矢崎7222-6234-40是一款专为严苛环境设计的可靠性连接解决方案。其应用领域聚焦于对防水、大电流和安装便利性有高要求的场景，是汽车、工业自动化和户外设备领域工程师的优质选择。
