矢崎7283-8220 3极公头防水外壳-配对7123-6234-40 58系列X型大电流连接器

矢崎(YAZAKI) 7283-8220是一款3极公头防水连接器外壳，属于58系列X型系列，专为配对母头7123-6234-40设计。采用PBT材质制造，额定电流20A，耐压AC1000V，绝缘电阻达250MΩ以上，配备卡扣安装结构。适用于汽车电子、工业设备等大电流应用场景，提供完整的端子与密封件配套方案，确保在严苛环境下的可靠连接。

一、7283-8220中文手册

项目	参数/内容

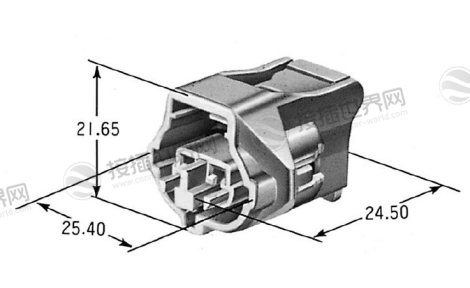

产品图
产品型号	7283-8220
现货采购入口	7283-8220现货
种类（品类）	外壳
系列	58连接器 X型
替换型号	-（空值）
配对型号	7123-6234-40
连接类型	标准连接器
防水/非防水	防水
公头/母头	公头
极数	3P（3极）
端子尺寸	6.30 mm
材质	PBT（聚对苯二甲酸丁二醇酯）
外形尺寸-长度	48.70 mm
外形尺寸-宽度	27.60 mm
外形尺寸-高度	29.70 mm
表面处理	-（空值）
颜色	灰色
是否为混合式	NO（否）
卡扣安装结构	有
适用螺栓	-（空值）
适配孔径-最小	-（空值）
适配孔径-最大	-（空值）
适配板厚-最小	-（空值）
适配板厚-最大	-（空值）
电流类别	大电流

二、7283-8220技术参数

三、7283-8220配套型号

四、7283-8220应用领域

矢崎7283-8220是一款3极、大电流的X型防水公头连接器外壳。其核心价值在于为电气连接提供坚固的物理保护、可靠的防水密封以及便捷的卡扣安装体验。以下是其核心应用场景分析，深入说明它“在何处”以及“为何”被使用。

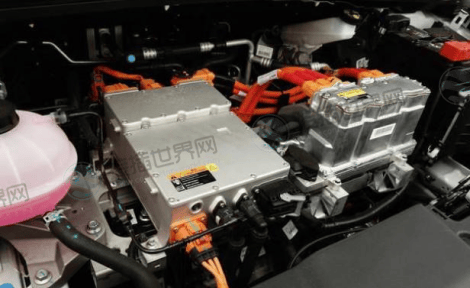

1、汽车工业 - 动力总成与车身控制

场景点位：新能源汽车的车载充电机(OBC)输入/输出接口、发动机ECU(电控单元)的电源连接、变速箱控制模块的线束端接。

解决痛点：发动机舱内高温、振动、油污及冷凝水环境。此连接器的防水、耐温及卡扣防松脱设计，确保了关键动力控制单元连接的万无一失。

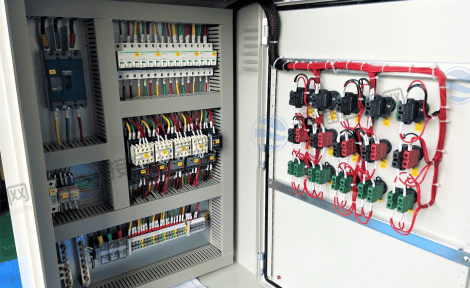

2、工业自动化 - 驱动与控制柜

场景点位：伺服驱动器、变频器的I/O端口连接;PLC(可编程逻辑控制器) 的主电源输入接口;工业机器人本体与控制柜之间的外部电源连接。

解决痛点：工厂环境中常见的冷却液喷溅、金属粉尘和持续振动。IP等级的密封性能与卡扣的锁紧能力，保障了设备连续稳定运行，并便于快速维护。

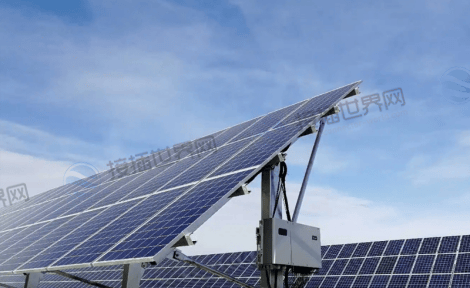

3、户外设备与新能源基础设施

场景点位：工程机械(如挖掘机、装载机) 的控制系统线缆对接;光伏逆变器的辅助电源连接;户外通信基站电源模块的线对线连接。

解决痛点：设备直接暴露于风雨、紫外线照射和大幅温差变化中。产品的防水、PBT耐候性及坚固结构，确保了连接的持久耐用。

4、交通运输与特种车辆

场景点位：电动叉车、高尔夫球车的电池管理系统与电机控制器连接;商用车辆(如卡车、客车) 的电源分配盒接口。

解决痛点：车辆运行中的持续振动与冲击，以及可能遇到的洗车高压水雾。卡扣结构能有效防松脱，防水设计应对复杂工况。

5、技术亮点与选型优势

系统兼容性强：

作为矢崎58系列X型连接器的一员，与指定配对型号(7123-6234-40)及全套端子(如7114-2873)、密封件(如7157-3570)完美兼容，形成完整的连接解决方案，降低客户采购与管理成本。

安全等级高：

AC1000V耐压测试保障了在高电压系统中的使用安全，有效防止击穿风险，满足严格的工业安全标准。

安装维护便捷：

卡扣式设计省去了工具锁紧的步骤，大幅提升装配效率，支持在狭小空间内进行快速插拔，便于现场快速检修。

矢崎7283-8220是一款专为严苛环境设计的可靠性连接解决方案。其应用场景高度聚焦于对防水、大电流和安装便利性有高要求的领域，是汽车、工业自动化和户外设备工程师在设计和选型时的优质选择。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
