矢崎7283-7449 4极母头端子盒 - 替代7287-8452-30 2.3II系列5.0mm间距板对板防水连接器
矢崎(YAZAKI) 7283-7449是一款4极母头防水端子盒，属于2.3II(090II)连接器系列，可直接替代旧型号7287-8452-30。该端子盒采用HPA材质，引脚间距5.0mm，额定电流10A，耐压AC1000V，工作温度范围-40℃至120℃，适用于板对板中电流连接。广泛用于汽车ECU、传感器模块及各类工业控制板的密封电气接口，提供可靠的防水与连接解决方案。
一、7283-7449中文手册
| 项目 | 参数/内容 |
|---|---|

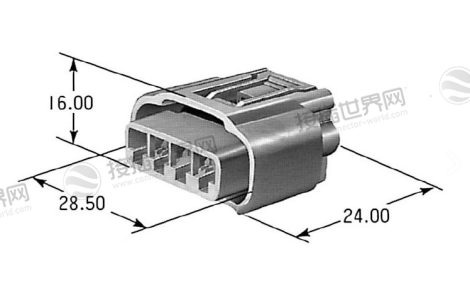

| 产品图 |
 |
| 产品型号 |
7283-7449 |
| 现货采购入口 |
7283-7449现货 |
| 品种 | 端子盒 |
| 系列 | 2.3II(090II)连接器 |
| 替代产品号 | 7287-8452-30 |
| 接插件品番 | -（空值） |
| 连接类型 | 板接连接器 |
| 防水类型 | 防水 |
| 公母 | 母（母头） |
| 极数 | 4（4极） |
| 端子尺寸（mm） | 2.30 |
| 材质 | HPA（高聚酰胺） |
| 外形尺寸-长度（mm） | 28.05 |
| 外形尺寸-宽度（mm） | 28.50 |
| 外形尺寸-高度（mm） | 16.00 |
| 表面处理 | -（空值） |
| 色相（颜色） | 自然色 |
| 混合（是否为混合式） | NO（否） |
| 卡扣安装构造（卡扣安装结构） | 没有（无） |
| 适用螺栓 | -（空值） |
| 适配孔尺寸-最小（mm） | -（空值） |
| 适配孔尺寸-最大（mm） | -（空值） |
| 适配板厚-最小（mm） | -（空值） |
| 适配板厚-最大（mm） | -（空值） |
| 电流区分（电流类别） | 中电流 |
| 产品规格编号 | -（空值） |
| 操作说明番号（使用说明书编号） | YPES-15-2029（含使用说明书PDF） |
二、7283-7449技术参数
| 项目 | 参数/内容 |
|---|---|
| 容许电流（参考值） | 10A（参考值） |
| 低电压低电流电阻 | 3mΩ以下（初始值） |
| 绝缘电阻 | DC500V 条件下 100MΩ以上 |
| 耐电压 | AC1000V（持续1分钟） |
| 使用温度范围 | -40℃～120℃ |
三、7283-7449配套型号
| 部件类型 | 对应型号列表 |
|---|---|
| 端子 | 7116-4028-08、7116-4029-08、7116-5044-02、7116-5045-02、7116-5046-02 |
| 橡胶栓（线密封件类） | 7158-3003-90、7158-3004-40、7158-3005-80 |
| 空塞子（堵头） | -（空值） |
| 安装可能零部件（可安装部件） | -（空值） |
四、7283-7449引脚间距数据
| 备注项目 | 详情 |
|---|---|
| 引脚间距 | 5.0mm 间距 |
五、7283-7449应用领域
矢崎7283-7449是一款4极、中电流的2.3II(090II)系列母头端子盒，专为板对线连接场景设计。其核心价值在于为PCB板提供紧凑、密封且可靠的电气接口，广泛应用于需要稳定中电流传输和环境防护的领域。
1、核心特性与场景关联
a. 板接连接与紧凑设计
特性：明确的"板接连接器"类型，28.05mm × 28.50mm × 16.00mm的紧凑尺寸，5.0mm引脚间距。
场景关联：直接安装在设备内部的PCB板上，节省空间，非常适合空间受限的紧凑型电子设备。
b. 全面防水与宽温域适应
特性：具备"防水"性能，绝缘电阻DC500V下100MΩ以上，工作温度范围-40℃～120℃。
场景关联：有效抵御潮湿、冷凝水及灰尘侵袭，宽温域设计确保在严寒或高温环境下稳定工作。
c. 中电流承载与高电气安全
特性：10A容许电流，耐电压AC1000V持续1分钟，低接触电阻(3mΩ以下)。
场景关联：为控制模块、传感器等提供稳定电力，高耐压特性保障设备在电压波动时的安全。
d. HPA材质与高可靠性
特性：采用HPA(高聚酰胺)材料，具备优良的耐热性、耐化学性与机械强度。
场景关联：适用于存在热应力、轻微振动及化学腐蚀风险的工业环境，确保连接器长期耐用。
2、核心应用场景
汽车电子控制系统
场景点位：发动机ECU(电控单元)、变速箱控制模块(TCM)、车身控制模块(BCM) 的板载连接接口。
解决痛点：发动机舱内的高温、振动及潜在的水汽、油污环境。此端子盒的防水、宽温及HPA材质特性，确保关键控制单元连接的可靠性。
工业自动化与控制设备
场景点位：PLC(可编程逻辑控制器) I/O模块的板载接口、传感器、小型继电器及电磁阀的集中接线端。
解决痛点：工厂环境中的粉尘、潮湿及油污。紧凑的板接设计节省控制柜内空间，防水特性应对恶劣工况。
新能源与户外电子设备
场景点位：电池管理系统(BMS) 从板连接器、光伏逆变器的辅助控制板电源接口、户外监控设备的内部线路连接。
解决痛点：应对温度剧变、潮湿及冷凝水。宽温域(-40℃～120℃)与防水设计保障设备在严苛户外环境下的长期运行。
家电与消费电子
场景点位：高端家电(如洗衣机、空调) 的主控板电源接口、商用咖啡机、自动售货机的内部控制模块连接。
解决痛点：设备内部可能产生的冷凝水或清洗时的潮湿水汽。防水密封能有效防止内部电路短路，提升产品可靠性。
3、技术亮点与选型优势
系统化兼容：作为矢崎2.3II系列的一员，与指定的端子(如7116-4028-08)及线密封件(如7158-3003-90)完美兼容，提供完整的连接解决方案。
高安全性：AC1000V耐压能力远超常规应用需求，为系统提供充足的电气安全裕量。
环境适应性：HPA材质与宽达-40℃～120℃的工作温度范围，使其成为应对苛刻环境的理想选择。
矢崎7283-7449是一款以紧凑性、环境密封性和板级连接便利性为核心优势的端子盒。其应用场景高度聚焦于对空间、防护等级和电气安全有特定要求的领域，是汽车电子、工业控制及户外设备工程师实现高可靠性设计的优选组件。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
