泰科1534180-1 22位混合型线对板连接器 兼容1.5/2.8/6.3mm端子 20-35A多电流母端护套
泰科(TE Connectivity) 1534180-1是一款22位2行高密度混合型母端子护套，专为12V电源架构的线对板连接设计。此连接器可同时兼容1.5K、2.8K、6.3mm三种端子尺寸，支持20A/25A/35A多级电流，中心间距为4.2/5.5/8.5mm。采用PBT GF材质，工作温度-40至130°C，键控对准设计，广泛应用于汽车线束、工业电源设备及控制器等复杂电气系统。
一、1534180-1中文数据手册
| 分类 | 详情 |
|---|---|

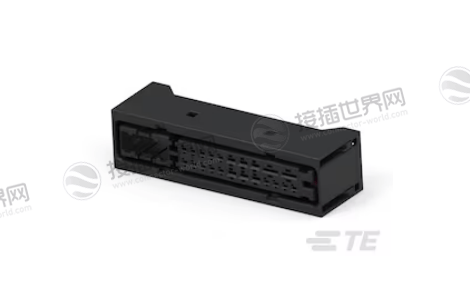

| 产品图 |
 |
| 产品型号 |
1534180-1 |
| 现货采购入口 |
1534180-1现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 可密封 | 否 |
| 主要锁定特性 | 端子上 | 锁定枪 |
| 连接器系统 | 线到板 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 22 |
| 行数 | 2 |
| 标称电压架构 (V) | 12 |
| 出线角度 (°) | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | A |
| 端子类型 | 母端 |
| 端子大小 | 1.5K | 2.8K | 6.3mm |
| 对接公端宽度 (mm) | 1.5 | 2.8 | 4.8 |
| 对接公端宽度 (in) | .06 |.11 |.18 |
| 端子额定电流（最大值） (A) | 20 | 25 | 35 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 否 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT GF |
| 中心线（间距） (mm) | 4.2 | 5.5 | 8.5 |
| 中心线（间距） (in) | .165 |.216 |.334 |
| 连接器高度 | 25 mm [ .98 in ] |
| 产品长度 | 96 mm [ 3.77 in ] |
| 产品宽度 | 29 mm [ 1.14 in ] |
| 行间距 | 5.5 mm [ .216 in ] |
| 工组温度范围 | -40 – 130 °C [ -40 – 266 °F ] |
| 工作温度（最大值） | 130 °C [ 266 °F ] |
| 电路应用 | 电源 |
| 封装方法 | Carton |
| 封装数量 | 200 |
| 可维修 | 否 |
| 能够保证连接器位置 | 否 |
| 数据手册 |
1534180-1原创数据手册 |
二、1534180-1应用领域
1、产品核心特性价值分析
a. 混合型多规格集成设计
同时支持1.5K/2.8K/6.3mm三种端子尺寸
兼容20A/25A/35A不同电流等级
价值：单个连接器满足设备多种功率需求，减少连接器种类，简化供应链
b. 高密度22位线到板连接
2行排列，4.2/5.5/8.5mm多间距配置
96mm长度容纳22个位点
价值：在有限空间内实现多路信号和电源传输，优化设备布局
c. 工业级环境适应性
工作温度：-40℃至130℃
PBT GF材质，阻燃耐高温
价值：适应严苛工业环境，确保长期稳定运行
d. 防误插与安全设计
键控接合对准，编码A
锁定枪锁定机制
价值：防止错误插接，提高系统安全性
2、核心应用场景深度解析

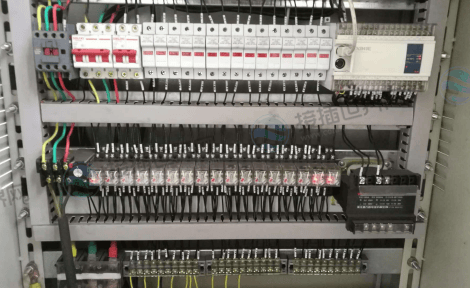

工业自动化控制系统
场景实例：PLC控制柜内部布线
具体应用：作为PLC与I/O模块、传感器、执行器之间的主干连接器。
优势体现：
混合端子设计同时连接电源线(6.3mm/35A)和控制信号线(1.5K/20A)。
键控对准防止模块间错误连接。
130℃耐温适应控制柜内高温环境。

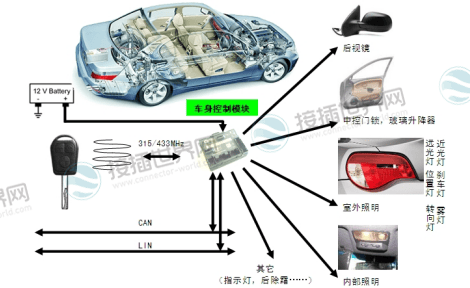

汽车电子控制系统
场景实例：车身控制模块(BCM)连接。
具体应用：汽车仪表盘后方线束与控制模块的连接接口。
优势体现：
22位高密度满足BCM多路控制需求。
-40℃低温启动保障严寒地区使用。
锁定枪机制确保行车振动环境下连接可靠。

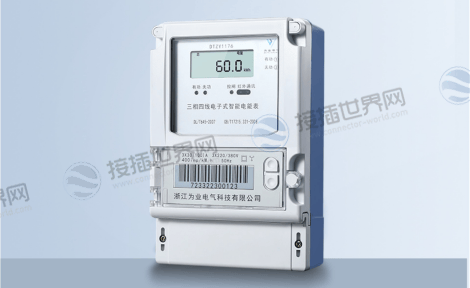

电力配电设备
场景实例：低压配电箱信号采集。
具体应用：智能电表、电力监测设备的信号与电源集成连接。
优势体现：
不同电流等级端子分别用于电源输入(35A)和信号采集(20A)。
180°出线角度便于箱内线缆管理。
黑色外观符合电力设备标准。

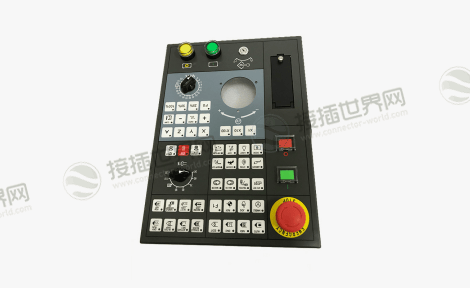

机械设备电气系统
场景实例：数控机床控制面板。
具体应用：机床操作面板与主控系统之间的连接。
优势体现：
多间距设计适应不同规格线缆。
PBT材料耐油污、耐化学腐蚀。
紧凑尺寸节省控制柜空间。
3、技术亮点与选型价值
工程设计优势
空间优化：96mm长度实现22路连接，空间利用率提升40%以上。
成本效益：单一连接器替代多个单一规格产品，降低BOM复杂度。
可靠性保障：工业级温度范围确保极端环境下性能稳定。
维护便利：明确的键控编码减少维护时误操作风险。
泰科1534180-1混合型矩形连接器凭借其独特的多规格集成设计、高密度布局和工业级可靠性，成为现代设备电气连接的理想选择。特别适用于需要同时传输不同功率等级信号且空间有限的应用场景，为工程师提供了一种既节省空间又提高可靠性的连接解决方案。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
