矢崎7283-1133-10 3极母头设备直连防水外壳 替换7289-2915-40 2.3II系列6.0mm间距
矢崎(YAZAKI) 7283-1133-10是一款3极母头防水外壳，专为设备直连设计，可直接替换旧型号7289-2915-40。本品属于2.3II(090II)连接器系列，引脚间距6.0mm，采用PBT材质，额定电流10A，耐压AC1000V，工作温度范围-40℃至120℃。适用于工业控制器、车载设备及其他需要直接与设备接口实现可靠防水连接的场景，并提供完整的端子和密封件配套支持。
一、7283-1133-10中文版数据手册
| 项目 | 参数/内容 |
|---|---|
| 产品图 |
 |
| 产品型号 |
7283-1133-10 |
| 现货采购入口 |
7283-1133-10现货 |

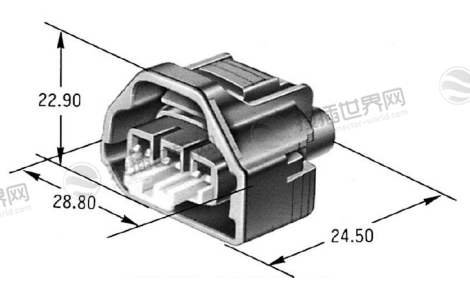

| 种类（品类） | 外壳（ハウジング） |
| 系列 | 2.3II(090II)连接器 |
| 替换型号（置換品番） | 7289-2915-40 |
| 配对型号（かん合相手品番） | -（空值） |
| 连接类型（接続タイプ） | 设备直连式连接器（機器直結用コネクタ） |
| 防水/非防水（防水／非防水） | 防水 |
| 公头/母头（オス／メス） | 母头（メス） |
| 极数（極数） | 3（3极） |
| 端子尺寸（mm）（ターミナルサイズ） | 2.30 |
| 材质（材質） | PBT（聚对苯二甲酸丁二醇酯） |
| 外形尺寸-长度（mm）（寸法-長さ） | 28.55 |
| 外形尺寸-宽度（mm）（寸法-幅） | 28.80 |
| 外形尺寸-高度（mm）（寸法-高さ） | 22.90 |
| 表面处理（表面処理） | -（空值） |
| 颜色（色相） | 浓灰色（濃灰色） |
| 是否为混合式（ハイブリッド） | NO（否） |
| 卡扣安装结构（クリップ取付構造） | 无（無し） |
| 适用螺栓（適用ボルト） | -（空值） |
| 适配孔径-最小（mm）（適合穴サイズ-Min） | -（空值） |
| 适配孔径-最大（mm）（適合穴サイズ-Max） | -（空值） |
| 适配板厚-最小（mm）（適合板厚-Min） | -（空值） |
| 适配板厚-最大（mm）（適合板厚-Max） | -（空值） |
| 电流类别（電流区分） | 中电流 |
| 产品规格书编号（製品規格書番号） | -（空值） |
| 使用说明书编号（取扱説明書番号） | YPES-15-2029（含使用说明书PDF） |
二、7283-1133-10技术参数
| 项目 | 参数/内容 |
|---|---|
| 允许电流（参考值）（許容電流（参考値）） | 10A |
| 低电压低电流电阻（低電圧低電流抵抗） | 3mΩ以下（初始值） |
| 绝缘电阻（絶縁抵抗） | DC500V 条件下 100MΩ以上 |
| 耐电压（耐電圧） | AC1000V（持续1分钟） |
| 使用温度范围（使用温度範囲） | -40℃～120℃ |
三、7283-1133-10配对型号
| 部件类型 | 对应型号列表 |
|---|---|
| 端子（ターミナル） | 7116-4028-08、7116-4029-08、7116-5044-02、7116-5045-02、7116-5046-02 |
| 线密封件（ワイヤシール） | 7157-3646、7157-3821、7158-3006-90、7158-3007-10、7158-3008-80 |
| 堵头（ダミー栓） | 7157-8767-80 |
| 可安装部件（取付可能部品） | -（空值） |
四、7283-1133-10引脚间距数据
| 备注项目 | 详情 |
|---|---|
| 引脚间距 | 6.0mm 间距（6.0mm ピッチ） |
五、7283-1133-10应用领域
矢崎7283-1133-10是一款3极、中电流的2.3II(090II)系列设备直连式母头连接器。其核心价值在于为工业设备与外部线缆提供紧凑、密封且坚固的直接接口，广泛应用于需要稳定中电流传输和高级别环境防护的领域。
1、核心特性与场景关联
a. 设备直连与紧凑设计
特性：明确的"设备直连式连接器"，28.55mm × 28.80mm × 22.90mm的紧凑尺寸，6.0mm引脚间距。
场景关联：直接集成在设备外壳上，省去中间转接线，简化结构，非常适合空间紧凑的工业设备外部接口。
b. 全面防水与宽温域适应
特性：具备"防水"性能，绝缘电阻DC500V下100MΩ以上，工作温度范围-40℃～120℃。
场景关联：有效抵御户外雨水、工业环境高压冲洗及冷凝水，宽温域确保在严寒或高温环境下稳定工作。
c. 中电流承载与高电气安全
特性：10A容许电流，耐电压AC1000V持续1分钟，低接触电阻(3mΩ以下)。
场景关联：为传感器、执行器提供稳定电力，高耐压特性保障设备在复杂电网环境中的安全。
d. PBT材质与工业级耐久性
特性：采用PBT材质，具备优良的耐热性、耐化学性与机械强度。
场景关联：适用于存在机械应力、化学腐蚀风险的严苛工业环境，确保连接器长期可靠。
2、核心应用场景

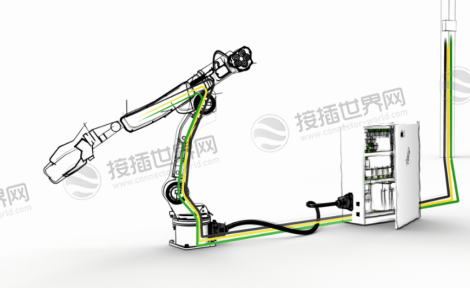

工业自动化设备接口
场景点位：工业机器人本体上的电源/信号接口、伺服驱动器的外置控制线连接口、PLC远程I/O模块的设备直连接口。
解决痛点：产线环境中常见的冷却液、粉尘冲洗。连接器的IP等级防护与PBT材质，能有效防止液体侵入和化学腐蚀，确保核心控制信号不中断。

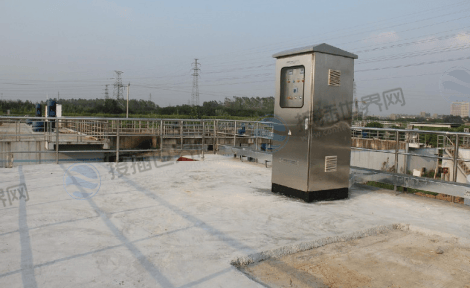

户外设备与控制单元
场景点位：户外变频控制柜的电源输入接口、工程机械(如挖掘机)的传感器集中接口、光伏汇流箱的信号输出端。
解决痛点：设备直接暴露于风雨、紫外线和高低温循环中。产品的防水与宽温域(-40℃～120℃)特性，保障了连接点在恶劣气候下的长期稳定性。

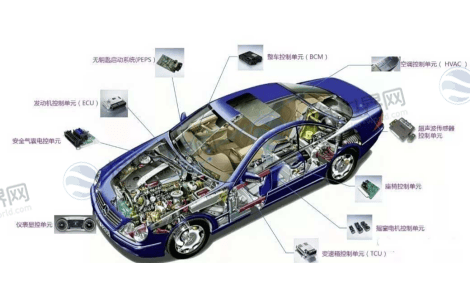

汽车制造与测试设备
场景点位：生产线台架测试设备的电源与信号接口、车身电控单元的调试接口、电池化成设备的输出连接端。
解决痛点：车间内的油污、振动及频繁插拔。连接器的坚固结构与可靠的接触性能，满足制造现场高强度的使用需求。

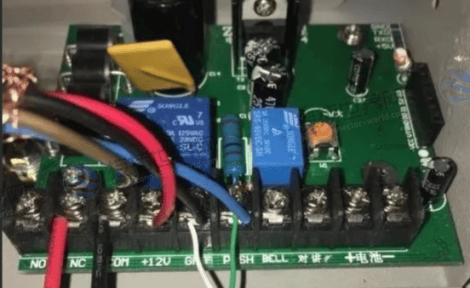

楼宇自动化与安防系统
场景点位：智能电表的通信接口、门禁控制器的电源与信号输入端、户外安防摄像头的设备端线缆接口。
解决痛点：楼宇管道井内的潮湿、灰尘，以及户外设备的凝露问题。防水密封能有效防止内部电路短路，提升系统整体可靠性。
3、技术亮点与选型优势
直接集成：作为"设备直连式连接器"，可直接安装在设备外壳，实现线缆与设备的无缝对接，减少故障点。
高安全性：AC1000V的耐压能力为设备提供了强大的过压保护屏障，符合严格的工业安全标准。
环境适应性：PBT材质与-40℃～120℃的宽温工作范围，使其成为应对苛刻室内外环境的理想选择。
维护便利：明确的引脚定义与成熟的端子、密封件配套，便于现场快速更换与维护。
矢崎7283-1133-10是一款以设备直连集成、环境密封性和工业级耐久性为核心优势的连接器。其应用场景高度聚焦于对安装便捷性、防护等级和长期可靠性有高要求的设备外部连接领域，是自动化设备、户外控制单元及严苛工业环境工程师实现高效、可靠连接的优选组件。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
